2 Workflows 11/2019 DE
19

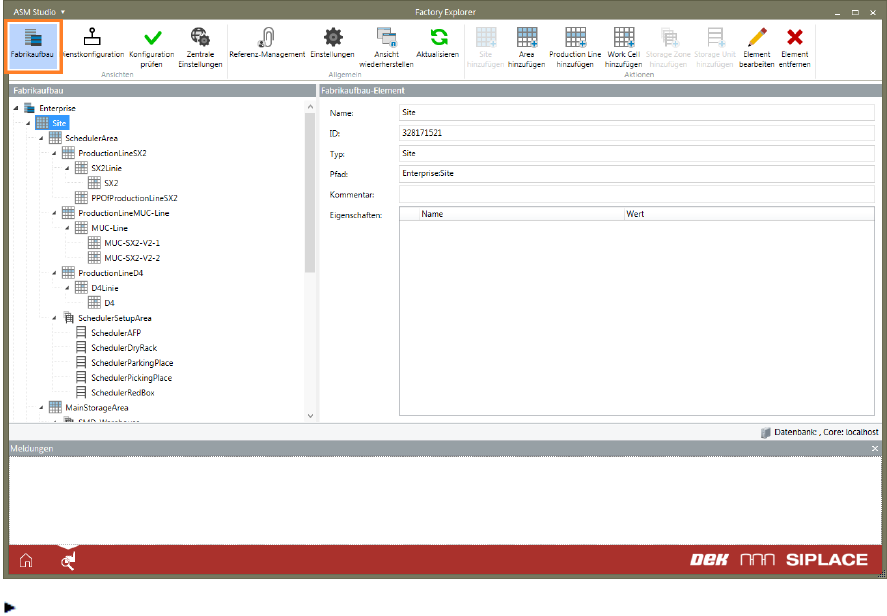

Klicken Sie in der Menüzeile auf Fabrikaufbau.
Das Hauptfenster zum Fabrikaufbau wird angezeigt.
In diesem Dialog können Sie dem Fabrikaufbau neue Objekte hinzufügen, Objekte umbenennen oder
nicht mehr benötigte Objekte löschen.
Im Bereich Fabrikaufbau sehen Sie in der Baumstruktur eine Nachbildung Ihrer Produktionsumgebung
im Material Manager, wie sie aktuell definiert ist. Eine allgemeine Beschreibung der Struktur finden Sie in
Abschnitt Fabrikaufbau auf Seite 16.
Auf der rechten Seite des Dialogs sehen Sie jeweils die Eigenschaften des Objekts, das Sie in der
Baumstruktur ausgewählt haben..
Objekte dem Fabrikaufbau hinzufügen oder löschen
1. Um den Fabrikaufbau zu bearbeiten, markieren Sie in der Baumstruktur das Objekt, das Sie
erweitern oder löschen möchten.
2. Wählen Sie aus dem Kontextmenü (rechte Maustaste) oder über die Menüzeile im Kopfbereich des
Fensters die Funktion, die Sie ausführen möchten.
3. Für ein neues Objekt vergeben Sie anschließen einen sprechenden Namen.
Neue Objekt werden anschließend an der ausgewählten Stelle in der Baumstruktur angezeigt.
Um die Eigenschaften eines Objekts zu ändern, klicken Sie in der Menüzeile auf Zentrale
Einstellungen. Ein Beschreibung dieses Dialogs finden Sie im Anschluss in Abschnitt Eigenschaften
des Fabrikaufbaus bearbeiten auf Seite 20.
2 Workflows 11/2019 DE
20
2.1.2 Eigenschaften des Fabrikaufbaus bearbeiten
Ab der Material Manager Version 2.4 wird der Fabrikaufbau nicht mehr in der Bedienoberfläche des
Material Managers modelliert, sondern ausschließlich über das ASM Studio im OIB-Modul
FactoryExplorer.

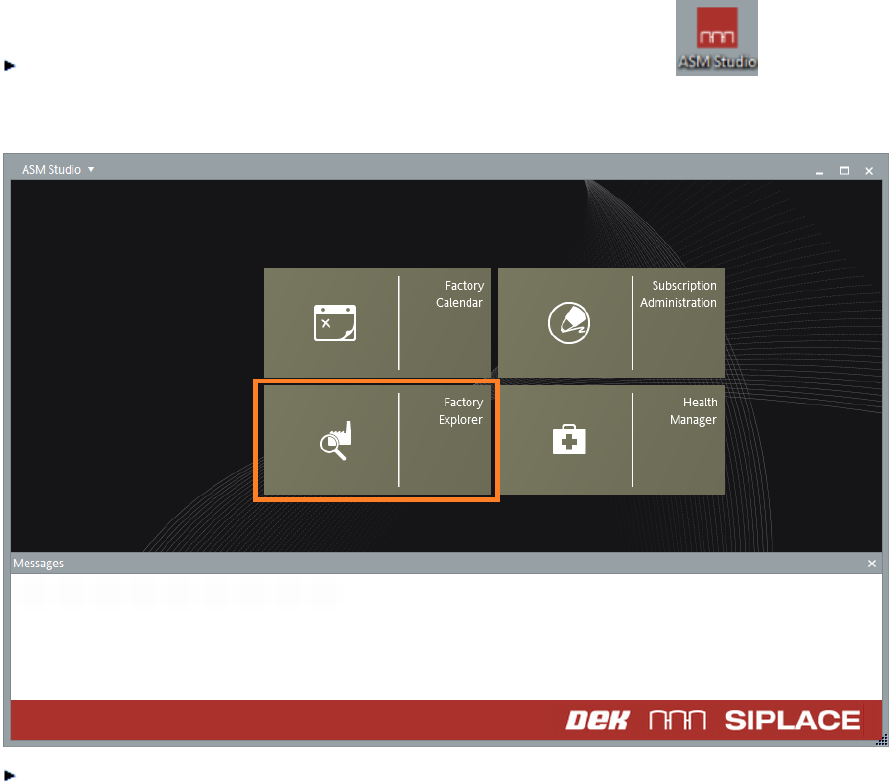

Um ASM Studio zu starten, doppelklicken Sie auf das ASM Studio-Symbol auf Ihrem
Desktop bzw. ab Windows 8 auf die entsprechende Kachel.
Das Home-Fenster von ASM Studio wird angezeigt.
Klicken Sie auf Factory Explorer.
Das Hauptfenster des Factory Explorers wird angezeigt.
2 Workflows 11/2019 DE
21
1. Klicken Sie in der Menüzeile auf Zentrale Einstellungen.
Das Hauptfenster zum Editieren von Objekteigenschaften wird angezeigt.
2. Wählen Sie im Bereich Anwendungseinstellungen die Anwendung ASM Material Manager und
hier weiter einen der beiden Einträge Vererbbare Fabrikaufbaueinstellungen oder
Nichtvererbbare Fabrikaufbaueinstellungen.
3. Im Bereich Fabrikaufbau sehen Sie in der Baumstruktur eine Nachbildung Ihrer
Produktionsumgebung im Material Manager, wie sie aktuell definiert ist. Eine allgemeine
Beschreibung der Struktur finden Sie in Abschnitt Fabrikaufbau auf Seite 16.
Im Anzeigebereich in der Mitte des Dialogs sehen Sie die aktuellen Eigenschaften des Objekts, das
Sie in der Baumstruktur ausgewählt haben. Die Eigenschaften können im angezeigten Dialog editiert
werden.
Eigenschaften eines Objekts ändern
1. Wählen Sie im Bereich Fabrikaufbau das Objekt, dessen Eigenschaften Sie ändern möchten.
Auf der rechten Seite des Dialogs werden die aktuellen Eigenschaften des ausgewählten Objekts
angezeigt.
2. Ändern Sie die Eigenschaften des ausgewählten Objekts.
Die Änderungen werden sofort gültig und müssen nicht explizit gespeichert werden.
Hinweis
Hilfetexte und Tooltips
Am rechten Rand des Dialogs werden allgemeine Informationen zum ausgewählten Objekt
sowie Beschreibungen der einzelnen Datenfelder und Optionen angezeigt.
Diese Informationen erhalten Sie auch als Tooltip, wenn Sie die Maus auf einem angezeigten
Datenfeld oder einer Optionen positionieren.
