2 Workflows 11/2019 DE
35
2.1.5.5 Trockenofen
Hinweis
Die Maximale Anzahl an Trocknungen als auch die Trockenzeiten für die verschiedenen
Bauteildicken konfigurieren Sie im ASM Studio im OIB-Mudul Factory Explorer im Menü
Zentrale Einstellungen unter Globale Einstellungen im Register MSD-Trocknung (siehe
Abschnitt Register MSD-Trocknung auf Seite 381).
Nach dem Öffnen der luftdichten Verpackung oder der Entnahme eines Gebindes aus einem
Trockenlagerplatz ist ein Material mit begrenzter Haltbarkeit (MSD Level > 1) nur entsprechend dem vom
Hersteller angegebenen MSD Level für die Produktion geeignet.
Um die Haltbarkeit eines Gebindes zu verlängern ist es möglich, dem Gebinde in einen speziell dafür
geeignetem Trockenofen nach einem streng definierten Prozess die Feuchtigkeit teilweise oder
vollständig zu entziehen.
Wenn der Trockenvorgang vollständig abgeschlossen ist, können Sie die MSD-Offenzeit eines
Gebindes mit begrenzter Haltbarkeit auf einen definierten Wert zurücksetzen.
Einen Trockenofen müssen Sie als Lagerort vom Typ Baking anlegen. Unter Ofentyp stellen Sie ein,
welche Temperatur der Trockenofen haben soll.
Starten Sie das ASM Studio mit einem Doppelklick auf das Symbol auf Ihrem Desktop
bzw. ab Windows 8 auf die entsprechende Kachel.
Das Home-Fenster von ASM Studio wird angezeigt.
Klicken Sie auf Factory Explorer.
Das Hauptfenster des Factory Explorers wird angezeigt.
2 Workflows 11/2019 DE
36
1. Klicken Sie in der Menü-Zeile auf Zentrale Einstellungen.
2. Markieren Sie in der Baumstruktur Anwendungseinstellungen - Material Manager den Eintrag
Nichtvererbbare Fabrikaufbaueinstellungen.
3. Markieren Sie in der Baumstruktur Fabrikaufbau den Lagerort, an dem Sie den Trockenofen
einrichten wollen.
4. Wählen Sie im Bereich Allgemein den Typ Baking.
5. Wählen Sie im Bereich MSD-Trocknung das Trocknungsverhalten des Trockenofens.
6. Wählen Sie unter Ofentyp die Temperatur, die der Trockenofen haben soll.
2 Workflows 11/2019 DE
37
2.1.5.6 ASM Material Tower
Der ASM Material Tower ist ein ultrakompaktes Lagersystem für Gebinde. Das Ein- und Auslagern
erfolgt software-gesteuert und vollautomatisch. Mehrere ASM Material Tower lassen sich zu einem
Cluster zusammenfassen.
Einen ASM Material Tower müssen Sie als Lagerort vom Typ ASM Material Tower anlegen. Unter
Computername geben Sie den Namen oder die IP-Adresse des Rechners an, auf dem die
Steuerungssoftware für das Lagersystem installiert wurde.
Starten Sie das ASM Studio mit einem Doppelklick auf das Symbol auf Ihrem Desktop
bzw. ab Windows 8 auf die entsprechende Kachel.
Das Home-Fenster von ASM Studio wird angezeigt.
Klicken Sie auf Factory Explorer.
Das Hauptfenster des Factory Explorers wird angezeigt.

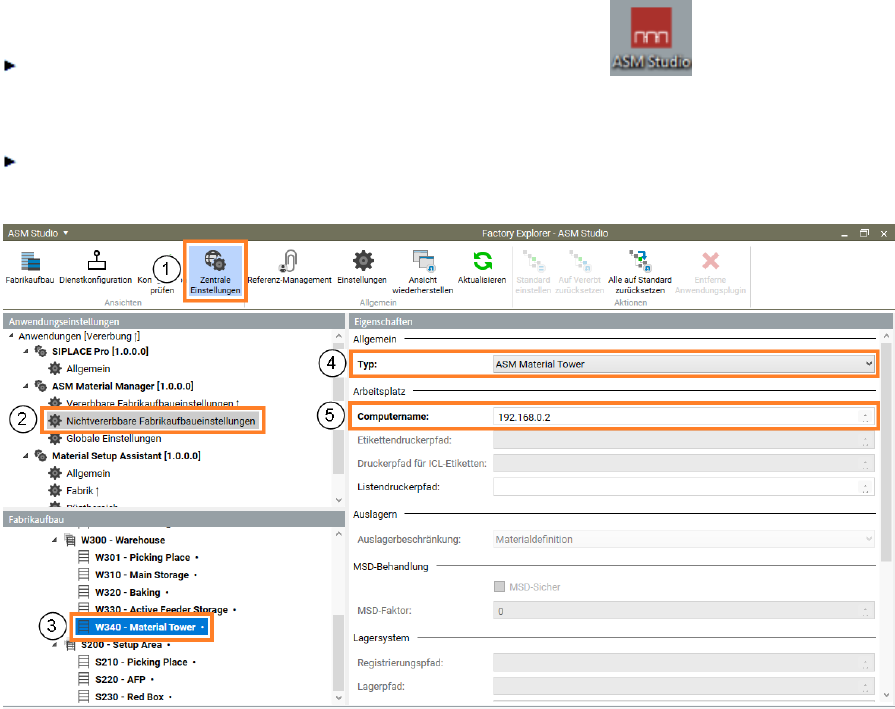

1. Klicken Sie in der Menü-Zeile auf Zentrale Einstellungen.
2. Markieren Sie in der Baumstruktur Anwendungseinstellungen - Material Manager den Eintrag
Nichtvererbbare Fabrikaufbaueinstellungen.
3. Markieren Sie in der Baumstruktur Fabrikaufbau den Lagerort, an dem Sie den ASM Material Tower
einrichten wollen.
4. Wählen Sie im Bereich Allgemein den Typ ASM Material Tower .
5. Geben Sie im Bereich Arbeitsplatz unter Computername den Namen oder die IP-Adresse des
Rechners an, auf dem die Steuerungssoftware für das Lagersystem installiert wurde.
