2 Workflows 11/2019 DE
16
2 Workflows
In diesem Kapitel finden Sie eine Übersicht und Beschreibungen zu den wichtigsten Funktionen des
ASM Material Managers.
2.1 Fabrikaufbau
Bei der Beschreibung der Fabrik hält sich der Material Manager an die Norm ISA-95. Diese gibt die
Elemente vor, aus denen die Fabrik hierarchisch modelliert wird.
Im Folgenden finden Sie eine Übersicht über die einzelnen Elemente des Fabrikaufbaus.
l Enterprise ist die höchste Instanz in der Baumstruktur und gibt es genau ein mal.
l Die Site repräsentiert die Produktionsumgebung an einem Standort.
Wenn Sie in Ihrer Organisation über mehrere Standorte verfügen, können Sie für jeden Standort eine
Site anlegen.
Eine Site kann in beliebig viele Bereiche (Areas) aufgeteilt sein.
l Eine Area ist ein Bereich innerhalb Ihrer Fabrik, z. B. eine Produktions- oder Lagerhalle.
Die Bereiche können einzelne ausgelagerte Standorte oder einzelne Bereiche innerhalb Ihrer Fabrik
sein, wie z. B. eine Produktions- oder eine Lagerhalle.
Areas werden aufgeteilt in verschiedene Teilbereiche (Sublocations).
Je nach Verwendung der Sublocations werden folgende Typen unterschieden:
l Storage Zones (Lagerbereiche)
Eine Storage Zone repräsentiert einen oder mehrere konkret vorhandene Lagerbereiche, z.B. eine
Lagerhalle. In dieser Halle kann es eine Vielzahl von Lagerorten (Storage Units) geben, an denen
Materialien gelagert werden.
l Storage Units (Lagerorte)
Eine Storage Unit repräsentiert einen konkreten Lagerort innerhalb einer Storage Zone.
l Productionlines (Produktionsbereiche)
Eine Productionline repräsentiert eine komplette Produktionslinie bestehend aus mehreren
Bestückautomaten.
In der Norm ISA-95 versteht man unter einer Productionline eine gesamte Fertigungsline, die in
einzelnen Work Cells aufgeteilt ist.
l Work Cells (Arbeitsbereiche)
Eine Work Cell repräsentiert einen bestimmten Typs eines konkreten Arbeitsbereichs in Ihrer
Produktionslinie.
2 Workflows 11/2019 DE
17
Hierarchisch werden die einzelnen Elemente Ihrer Fabrik wie in der folgenden Grundstruktur abgebildet.
Bild 2 - 2: Grundstruktur einer Fabrik
Beispiel:
Bild 2 - 3: Beispiel für einen möglichen Fabrikaufbau
Entwickeln Sie anhand der angebotenen Elemente einen Plan, wie Sie Ihre Fabrik im Material
Manager abbilden können.
Hinweis
Beschreibung zum Arbeiten mit dem OIB-Modul FactoryExplorer
Ab der Material Manager Version 2.4 wird der Fabrikaufbau nicht mehr in der
Bedienoberfläche des Material Managers modelliert, sondern ausschließlich über das ASM
Studio im OIB-Modul FactoryExplorer. Eine ausführliche Beschreibung zum Arbeiten mit
dem OIB-Modul FactoryExplorer finden Sie in der Bedienungsanleitung "ASM OIB 5.1 (R17-
1)", Artikel-Nummer 00900027-xx.
2 Workflows 11/2019 DE
18
2.1.1 Fabrikaufbau erstellen
Ab der Material Manager Version 2.4 wird der Fabrikaufbau nicht mehr in der Bedienoberfläche des
Material Managers modelliert, sondern ausschließlich über das ASM Studio im OIB-Modul
FactoryExplorer.

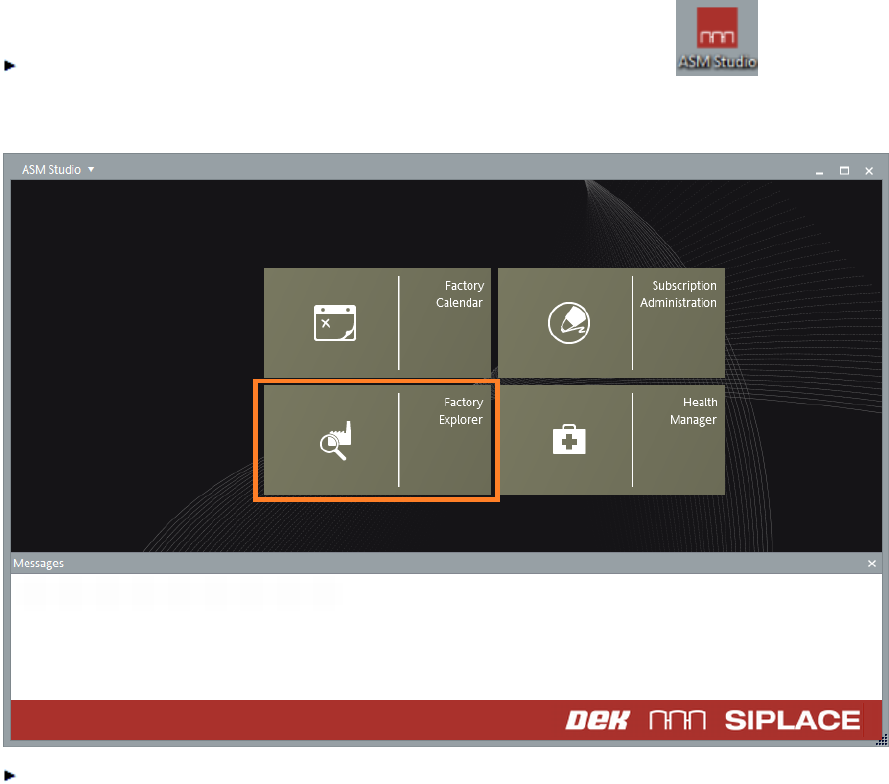

Um ASM Studio zu starten, doppelklicken Sie auf das ASM Studio-Symbol auf Ihrem
Desktop bzw. ab Windows 8 auf die entsprechende Kachel.
Das Home-Fenster von ASM Studio wird angezeigt.
Klicken Sie auf Factory Explorer.
Das Hauptfenster des Factory Explorers wird angezeigt.
