6 Konfiguration des Material Managers ändern (OIB) 11/2019 DE
381
6.9 Register MSD-Trocknung
Bild 2 - 94: Register MSD-Trocknung
Maximale Anzahl an Trocknungen
In diesem Bereich definieren Sie, wie häufig Bauelemente getrocknet werden dürfen. Hierbei wird nach
verschiedenen Bauteildicken unterschieden und danach, ob es sich um ein BGA (Ball Grid Array)-
Bauelemente > 17 x 17 mm handelt oder nicht.
Bauteildicke weniger als 1,4mm
Angabe, wie häufig Bauelemente mit einer Bauteildicke < 1,4 mm getrocknet werden dürfen.
Bauteildicke zwischen 1,4mm (ausgeschl.) und 2,0mm (eingeschl.)
Angabe, wie häufig Bauelemente mit einer Bauteildicke > 1,4 mm bis einschließlich 2 mm getrocknet
werden dürfen.
Bauteildicke zwischen 2,0mm (ausgeschl.) und 4,5mm (eingeschl.)
Angabe, wie häufig Bauelemente mit einer Bauteildicke > 2 mm bis einschließlich 4,5 mm getrocknet
werden dürfen.
Bauteildicke mehr als 4,5mm
Angabe, wie häufig Bauelemente mit einer Bauteildicke > 4,5 mm getrocknet werden dürfen.
BGA
Angabe, wie häufig BGA-Bauelemente > 17 x 17 mm getrocknet werden dürfen.
6 Konfiguration des Material Managers ändern (OIB) 11/2019 DE
382
Benutzerdefiniert
In diesem Bereich definieren Sie die Trockenzeiten von Bauelementen. Hierbei wird zunächst nach den
folgenden vier Ofentemperaturen unterschieden:
125°C, 90°C, 40°C und einer benutzerdefinierten Temperatur. Für jede Temperatur gibt es in diesem
Dialog eine separate Tabelle, in der die einzelnen Werte überprüft und angepasst werden können.
Innerhalb jeder Tabelle sind die Einträge nach der Materialdicke der Bauelemente sortiert. In der zweiten
Spalte sehen Sie die für die verschiedenen Materialdicken definierten MSD Level.
In den vier Spalten auf der rechten Seite sehen Sie die aktuell eingestellten Trockenzeiten, die die
Bauelemente im Ofen verbringen müssen, um wieder verwendbar zu sein. Die Werte in den vier rechten
Spalten sind editierbar, die aktuelle Konfiguration kann korrigiert werden.
Benutzerdefinierter Trockenofen
In diesem Bereich sehen Sie vier Tabellen (eine je Ofentemperatur) mit Angaben zu den verschiedenen
Bauelementen und ihren Trockenzeiten.
Dicke
Materialdicke des Bauelements.
MSD Level
Angabe, wie lang das Material nach dem Öffnen der luftdichten Verpackung für die Produktion
genutzt werden kann.
Einheit
Angabe, ob es sich bei den in den vier rechten Spalten eingetragenen Werten um Stunden oder Tage
handelt.
>72h
Dauer der Trockenzeit für Bauelemente, die das MSD Level um mehr als 72 Stunden überschritten
haben.
<72h
Dauer der Trockenzeit für Bauelemente, die das MSD Level um weniger als 72 Stunden überschritten
haben.
>72h (BGA)
Dauer der Trockenzeit für BGA-Bauelemente, die das MSD Level um mehr als 72 Stunden
überschritten haben.
<72h (BGA)
Dauer der Trockenzeit für BGA-Bauelemente, die das MSD Level um weniger als 72 Stunden
überschritten haben.
6 Konfiguration des Material Managers ändern (OIB) 11/2019 DE
383
6.10 Register Nachrichten

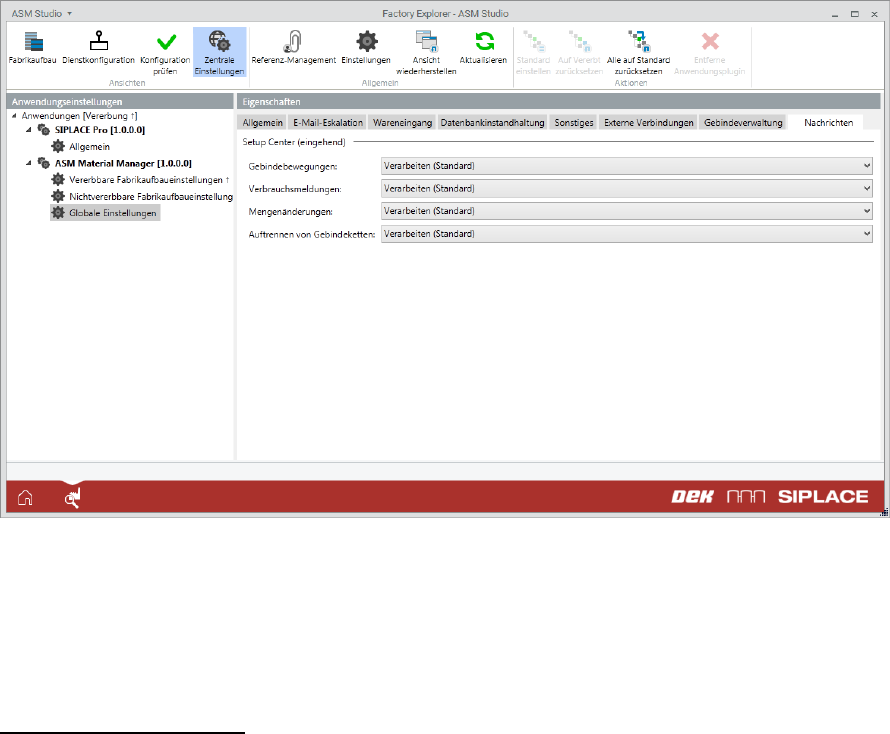

Bild 2 - 95: Register Nachrichten - Einstellungen zur Überwachung der Meldungen ändern
In diesem Register konfigurieren Sie, in welcher Weise der Material Manager auf bestimmte Meldungen
aus dem Setup Center reagiert. Die Meldungen aus Setup Center werden nach Typ klassifiziert, in der
Material Manager-Datenbank als Monitor Record gespeichert und anschließend wie in diesem Dialog
eingestellt abgearbeitet.
Setup Center (eingehend)
In diesem Bereich werden die verschiedenen Typen der Meldungen angezeigt, die von Setup Center
kommen und anschließend gezielt weiterverarbeitet werden sollen.
Gebindebewegungen
Diese Meldungen werden erzeugt, wenn in Setup Center ein Gebinde bewegt wird, z.B. beim
Rüsten.
Verbrauchsmeldungen
Diese Meldungen werden erzeugt, wenn in Setup Center ein Gebinde verbraucht wird.
Mengenänderungen
Diese Meldungen werden erzeugt, wenn sich die Anzahl Bauelemente innerhalb eines Gebindes
geändert hat.
Auftrennen von Gebindeketten
Diese Meldungen werden erzeugt, wenn in Setup Center eine Gebindekette aufgetrennt (gesplittet)
wird.
Mit den Auswahllisten neben den Meldungstypen stellen Sie ein, was mit den jeweiligen Meldungen
eines bestimmten Typs geschehen soll.
