第2部 功能详解编 第11章 自动校准
11-11
11-2-3 Head 偏移
设置相对于OCC的各Head的装配位置以及与激光校准主体（以主体为基准）的装配角度。
只限于特定Head的贴片向一定方向偏移时进行此项设置。
设置时，要使用CAL块。
选择菜单的「设置组（S）」→「Head 偏移（H）」，或按下命令栏的［Head 偏移］，即显示以下
画面。
・

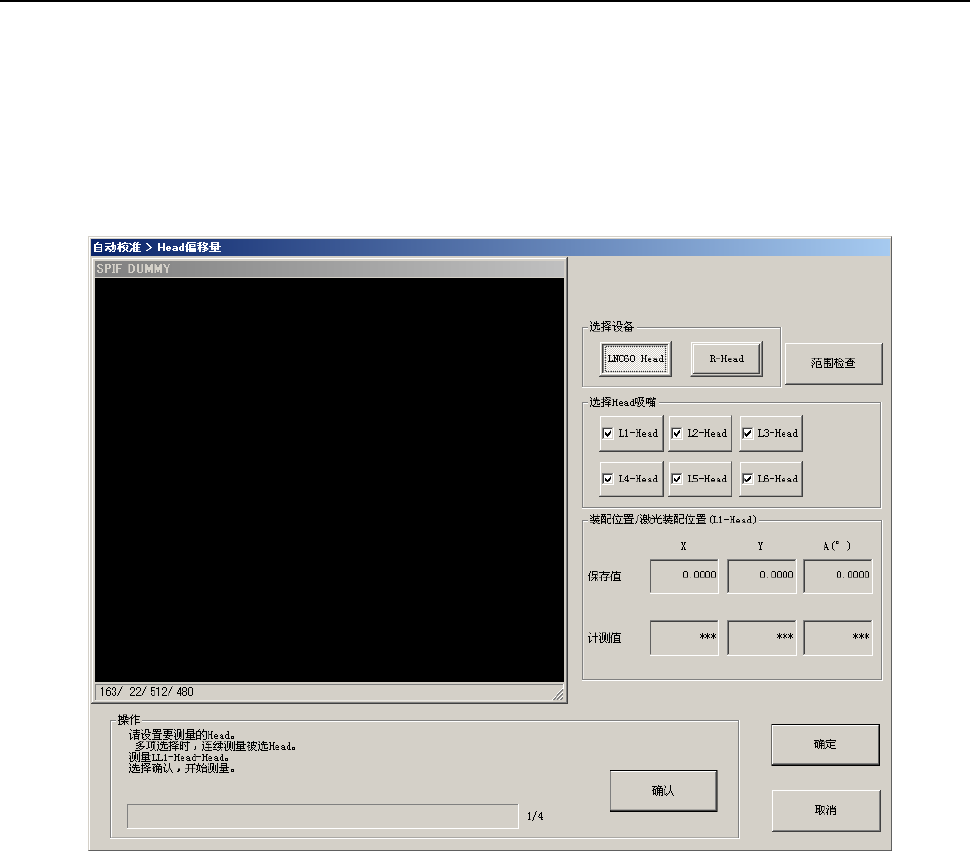

Head 偏移画面（例 KE-3020V）
(1) 选择设备/范围检查
如果是 KE-3020V，会显示此项。
请从「LNC60（左 Head）」「R Head（右 Head）」选择对象 Head。
如果是 KE-3010/3020VR，请从「选择 Head 吸嘴」选择要测量的 Head。
按下[范围检查]按钮时，如果并列的 Head 偏移值(X,Y)的最小值、最大值超过 30μ 时，会显示
注意提示信息。
第2部 功能详解编 第11章 自动校准
11-12
(2) 选择 Head 吸嘴
在勾选框选择要进行测量的 Head。
可同时选择多个测量对象 Head。

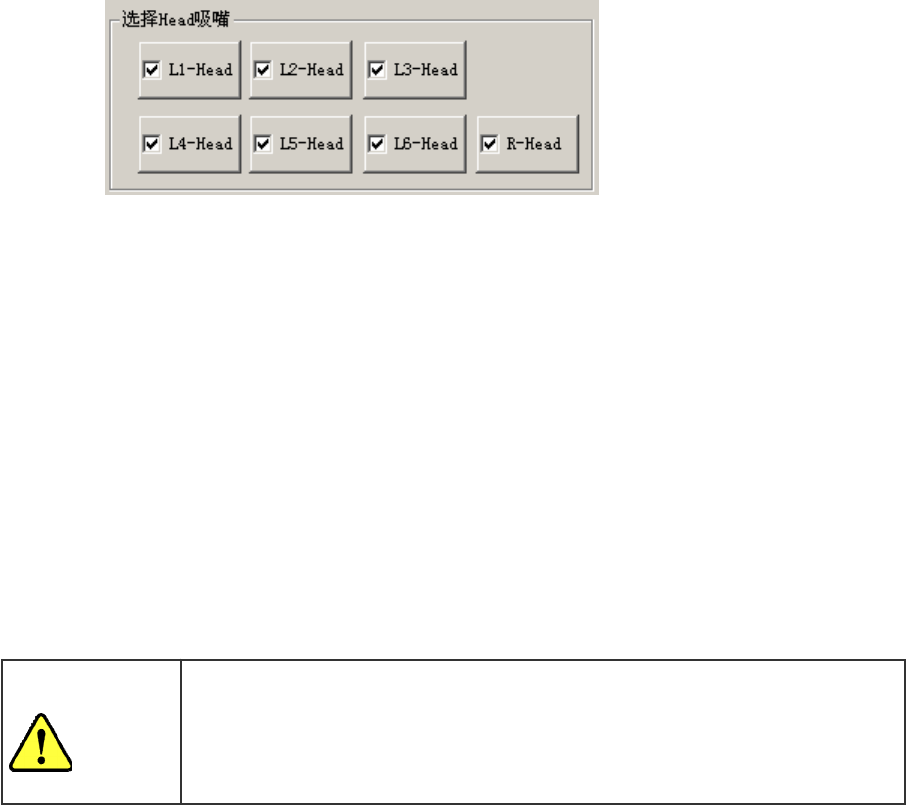

如果是 KE-3020VR，会显示以下画面。
在 KE-3010，不显示[R-Head]。
(3) 装配位置 / 激光装配位置(Head 1 )
显示MS参数中保存的值和设置的结果。
(4) 操作
1)进度条
显示测量的进度。测量结束则变为 100%。
2)[确认]按钮
如按下[确认]按钮则各 Head 单元移动到等待位置，开始测量。
详情内容请参见下一小项“设置方法”。
警告
按下“确认”后轴将移动。
在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第2部 功能详解编 第11章 自动校准
11-13
11-2-3-1 设置方法
吸嘴分配、准备结束后，一边按[确认]按钮，一边按照[操作]显示的指示进行操作，即可自动获得
值。
(1) LNC60、FMLA（KE-3020VR）的设置步骤参见下述 1）～11）。
1) 吸嘴分配
在 Head 偏移测量时使用 507 号吸嘴或 508C 号吸嘴。
若测量对象 Head 的各 ATC 没有分配到上述吸嘴时，则会出现错误。没有分配上述吸嘴时，
请在测量前用“机器设置”的“ATC 吸嘴分配”分配吸嘴。
2) 准备夹具
当校正块上无夹具时，应从夹具工作台将夹具移动到校正块上。
发生错误时，请重新安装夹具。
3) 安装夹具
把校正块的真空打开，吸取夹具。
4) 用 OCC 识别夹具
用OCC识别夹具位置，测量与夹具中心位置的倾角。
此时若无法识别夹具的 2 个孔时，即为错误。出错时，请重新安装夹具。
5) 吸取夹具
用设置 Head 吸取夹具, 关闭校正块的真空。
6) 用激光校准识别夹具
用激光校准识别夹具。
7) 算出安装位置和安装角度
由在 4)计算的夹具的倾角和
6)的识别结果计算激光校准安装角度和 Head 安装位置。
(8) 计算中心位置和倾角
通过 OCC 识别校正块的位置，计算出中心位置与倾角。
9) 吸取夹具(有校正)
将夹具安装在校准块的中心，把校准块的真空打开，吸取夹具。此时，对在(4)计算的夹具倾角
、 (7)计算的激光校准安装角度和 Head 安装位置、(8)计算的校准块倾角，进行校正后贴装。
