4-3-6-1 吸取数据画面的显示

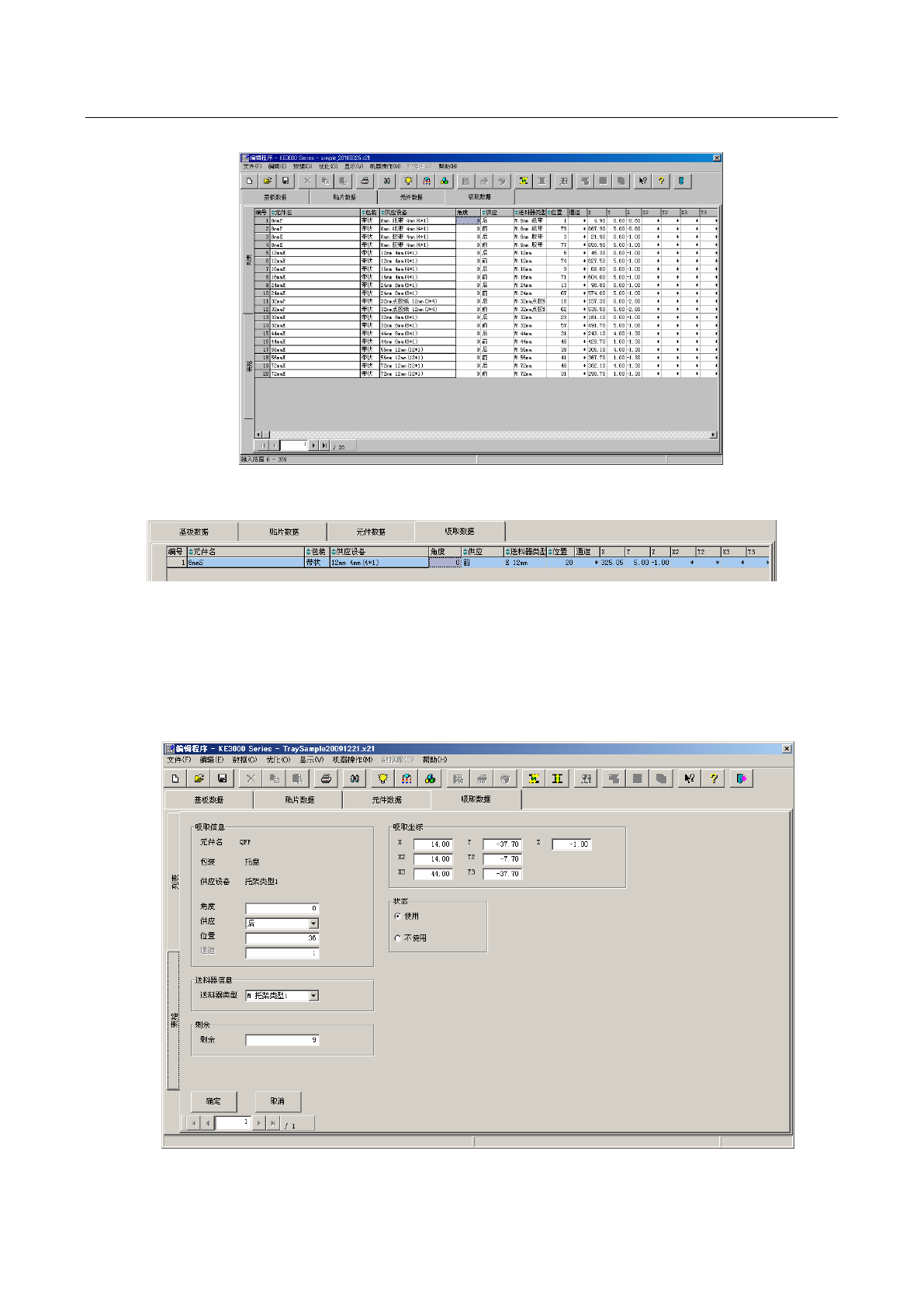

要显示吸取数据时，会先打开列表画面。
如果要在列表画面里使用电动供料器，项目会显示浅蓝色，如下所示。
在列表画面中选择“表格”选项卡，或双击列表画面，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态”、“供料器类型”、“剰余”
8个项目。
4-118
第 1 部 基本编 第 4 章 制作生产程序
因带状供料器的宽度不同，占有的供料器台安装孔的范围不同。
机械式带状供料器、散件供料器的种类
占有的供料器安装孔数
8mm
2
12mm
3
16mm
3
24mm
4
32mm
5
44mm
8
56mm
8
72mm
10
88mm
12
散件供料器
2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，在使用32mm供料器时最
多可以配置16个。
※88mm带式供料器是特殊订货对应供料器。
电动式供料器的种类
占有的供料器安装孔数
8mm
单通道
(8mm S)
1
8mm
双通道
(8mm D)
1
12mm
1
16mm
2
24mm
2
32mm
3
44mm
3
56mm
4
72mm
5
88mm
6
因此，使用8mm单通道供料器时，1个供料器台最多可配置40个供料器。
在 8mm 双轨电子供料器上，不能使用尺寸为 0402 的元件。
另外，元件数据的间距设置为8mm时，不能设置8mm双轨电子供料器。
注意 :
4-119
第 1 部 基本编 第 4 章 制作生产程序
4-3-6-2 制作吸取数据
(1) 角度
指定元件吸取角度。初始值为元件数据中所设置的角度。
要变更时，请用键盘输入。
在“吸取数据”中输入角度时，“元件数据”、“数据库”中的角度不会改变。
(2) 供应
可指定把供料器设置在哪里的供料器台架（左前、左后、右前、右后）。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
●自动选择：进行优化供料器配置。
●前面：从前面供给元件。
●后面：从后面供给元件。
设置为“自动选择”以外的其他选项时，即可输入“角度”、“编号（位置）”、“供料器类型”、“通道”
(管状供料器、8mm双轨电子供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。
但此时只限于自动选择可以变更。
※托盘支架、DTS、MTC、MTS 只能选择“后面”。
(3) 位置（编号）
输入供应装置的安装位置 ｡
● 带状供料器、管状供料器、散件供料器：
供料器的前端有固定销，请输入该销在主机供料器安装孔插入的编号。
●托盘支架：请指定安装标记所标示的供料器安装孔编号。
●DTS ：自动设置为机器设置中所指定的安装孔编号。
●MTC/MTS ：指定托盘元件的容纳层。
关于吸取数据发生重复时的编号处理：
选择了 MTS 元件的行（号码）重复时，对话框会要求对“托盘重复／托盘支架重复”做出选择。
选择“托盘重复”（使用多托盘）时，画面会自动增加一行，其号码与原号码相同。
但吸取坐标会变为空白，请重新输入坐标值（X1,Y1,Z）。
选择“托盘支架重复”时，会新增一行，位置（段数）为空白，请输入段数（与 DTS 元件、MTC
元件相同）。
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例)将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
4-120
