第 1 部 基本編 第 2 章 生产
2-74
4)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。
◇画面通常以“最差吸取率”顺序显示。
排序方法：选择列表排序方法。
No.
项目 内容
1
供给位置↓ 按供应位置的升序显示。
2
吸取率（B/A）↓ 按吸取率的最差顺序显示。
3
吸取率（B/A）↑ 按吸取率的最佳顺序显示。
4
识别率（C/B）↓ 按识别率的最差顺序显示。
显示台架：选择列表显示的有元件的供料器台架。
No
项目 内容
1
综合 显示设置在前面、后面的所有元件。
2
前面 只显示设置在前面的元件。
3
后面 只显示设置在后面的元件。
4
托架(或 DTS) 只显示设置在托架、DTS 上的元件。
5 MTC
只显示设置在 MTC 的元件。
6 MTS
只显示设置在 MTS 的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目 内容
1
综合 显示综合管理信息。
2 Head
显示每 1 个 Head 的生产管理信息。
3
供应 显示每 1 个供应位置的生产管理信息。
4
吸取率 显示每 1 个供应位置的吸取率排序。
5
显
示
内
容
删除 删除生产管理信息。
第 1 部 基本編 第 2 章 生产
2-75
No.
项目 内容
1
供应位置
显示每个供应位置。
如果是 ETF8D、管状供料器，则在括号内显示通道号。
2 元件名 显示元件名称。
3 总吸取数（A） 吸取数 ＋ 吸取错误数
4 吸取数（B） 吸取成功的元件数。
5 贴片数（C） 贴片成功的元件数。
6
吸取错误 吸取失败的次数。
7
吸取率（B/A） 吸取成功的比例。
吸取率 = 吸取数 / （吸取数 ＋ 吸取错误数）
8
识别率（C/B） 吸取成功的元件识别率。
识别率 = 贴片数 / 吸取数
●数据的更新
◆ 生产中（生产动作中）：
生产中数据不更新。如按下各按钮或刷新画面，则数据被更新。
◆ 生产暂停中：
数据被自动更新。
(4) 生产管理信息的管理
1)删除
要删除生产管理信息，请选择“显示内容”中的“删除”。
显示确认删除生产条件的对话框。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
2)生产管理信息的保存
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
第 1 部 基本編 第 2 章 生产
2-76
2-10 确认电动式供料器
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。

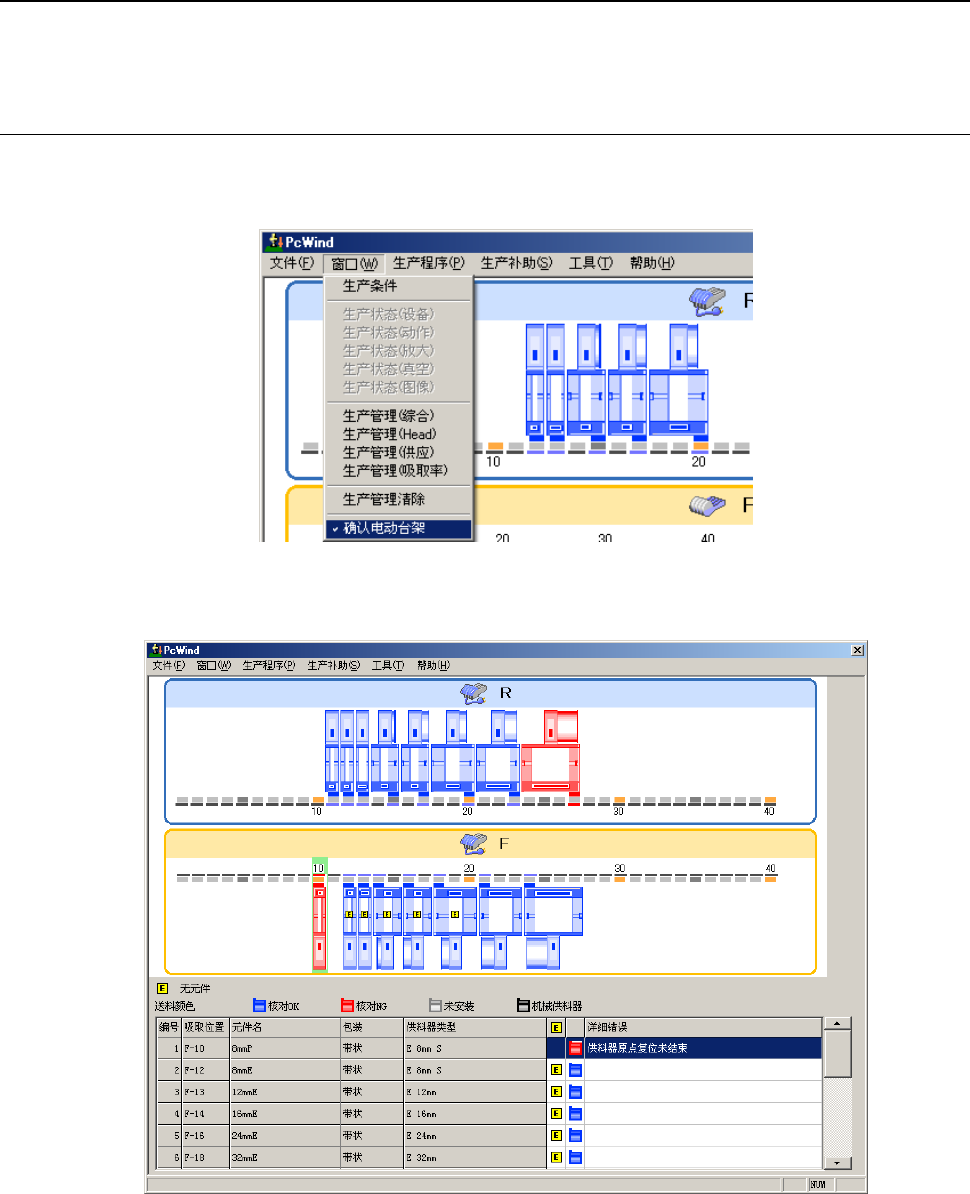

2-10-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在菜单栏中点击[窗口] 菜单，选择[确认电动台架]。
(2) 内容
