第2部 功能详解编 第13章 选项组件
13-1
第13章 选项组件的使用
13-1 供料器类（机械台架用）
关于供料器的使用方法，请参见各供料器的《使用说明书》。
本章将介绍在主机安装供料器的方法。
13-1-1 带式供料器（8mm～72mm、88mm(特殊订货)）
注意
在 XY 轴或 Head 正在动作时更换供料器，带式供料器可能会接触到动作中
的元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式供料器。
请务必打开安全护罩后再更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。

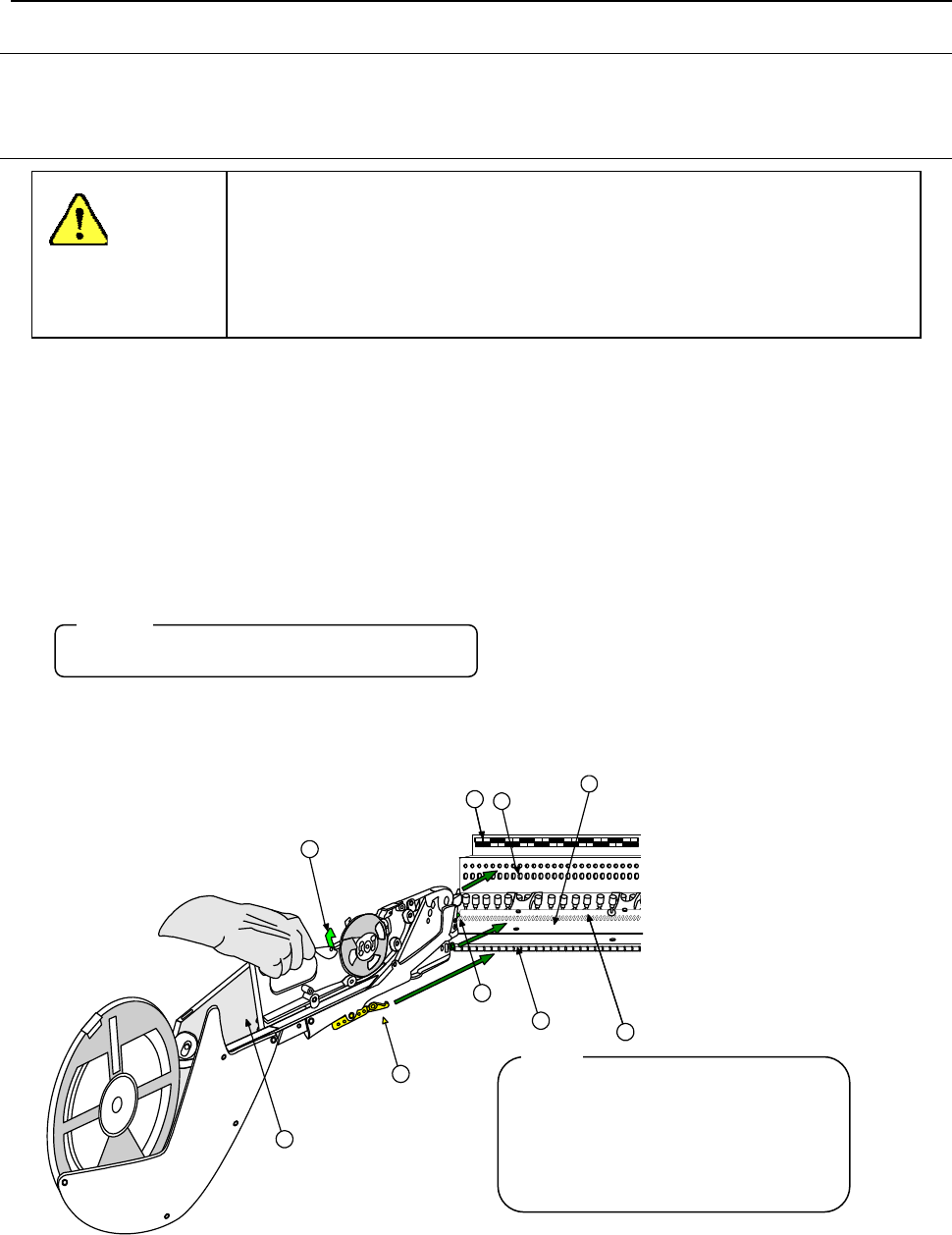

(1) 安装步骤
1) 将“带式供料器①”的底面放置在“供料器台架②”上。
2) 滑动“带式供料器①”，以“安装板B⑦”作为导板，对准“带式供料器底面的导板销”，将“带式供
料器前面的定位销⑥”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，将供料器的前
面顶在“安装板”上，然后放开“解锁杆”，用锁紧支架夹紧锁紧轴，并固定带式供料器。
◆ 此时，带式供料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式供料器的安
装位置。
请确认带式供料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动“解锁杆⑩”，一边径直向后拉“带式供料器①”，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带式供料器排出的带子)向上翘，挂
在带式供料器的支撑部时，有可能造
成带式供料器送给不良。因此请确认
残带的排出情况。
注:
第2部 功能详解编 第13章 选项组件
13-2
13-1-2 带式供料器（32mm纸粘着）
注意
如在 XY 轴或 Head 正在动作时进行更换，带式供料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式供料器。
请务必打开安全护罩后再更换带式供料器。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将“带式供料器①”的底面放置在“供料器台架②”上。
2) 滑动“带式供料器①”，以“安装板B⑦”作为导板，对准“带式供料器底面的导板销”，将“带式供
料器前面的定位销”插入“安装板③”的定位孔。此时，为了将“锁定支架⑨对准“锁定轴⑧”的V型
槽，轻轻地拉动“解锁杆⑩”，将供料器的前面顶在“固定板”上，然后放开“解锁杆”，用“锁定支架”
夹紧锁紧轴，并固定带式供料器。
◆ 此时，带式供料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式供料器的
安装位置。
3) 将电源线的“插头⑪”对准并插入“插座⑫”的“电源供给部⑬”(白点在右)，直至发出咔嚓声。
4) 将“气动耦合器⑮”插入“凹
连管节
⑭”，直至发出咔嚓声。
5) 请将安装了32mm纸粘着带式供料器一侧的供料器悬浮传感器切换为“不使用”。
(用“机器设置”的“使用单元”，将“供料器悬浮传感器(前外侧)或(后外侧)”设定为不使用。)
(2) 拆卸步骤
1) 将“凹连管节⑭”的滑动部向前推，卸下“气动耦合器⑮”。
2) 向靠近自己的方向拉动电源线的“插头⑪”的滑动部，卸下连接器。
3) 一边拉动“解锁杆⑩”，一边径直向后拉“带式送料①”，将其卸下。
5
11
14
13
15
12
6
7
8
9
2
1
3
10
4
第2部 功能详解编 第13章 选项组件
13-3
13-1-3 散件供料器
注意
如在 XY 轴或 Head 正在动作时进行更换，散件供料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换散件供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将“散件供料器①”的底面放置在“供料器台架②”上。
2) 滑动“散件供料器①”，以“安装板B⑦”作为导板，对准“带式供料器”底面的“导板销”，将“散件供
料器前面的定位销”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的V型槽，在用“解锁杆⑩”解除肘节夹紧的状态下，
将散件供料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，
固定散件供料器。
◆ 此时，散件供料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示散件供料器的
安装位置。
1) 请确认散件供料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了“EIAJ 外壳⑪”的状态下在后侧的台上进行安装。
(2) 拆卸步骤
用“解锁杆⑩”解除肘节夹紧，向后拉“散件供料器①”，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
注意:
