第2部 功能 详解编 第8章 机器设置 8-42 (2) 特殊功能的概要 · 特殊功能有效时的动作内容 No. 项目 功能内容 1 结束时保持数据功能 退出桌面画面时，保存读取的生产程序信息，在下次启 动时恢复生产程序信息。 2 安全盖被打开时操作面板 按钮无效功能 打开安全盖时， 除 STOP 开关有效之外， 操作面板的其 他开关为无效。 3 计划生产数的默认值设置 为 [0] 计划生产数的默认值设置为 “0” 。 4 更改元件尺寸时…
第2部 功能详解编 第8章 机器设置
8-41
8-4-10-4 特殊功能
在不同的使用条件下，可利用有效的特殊功能。
如特殊功能不适用时，可将特殊功能设为“不使用”。默认为“不使用”。

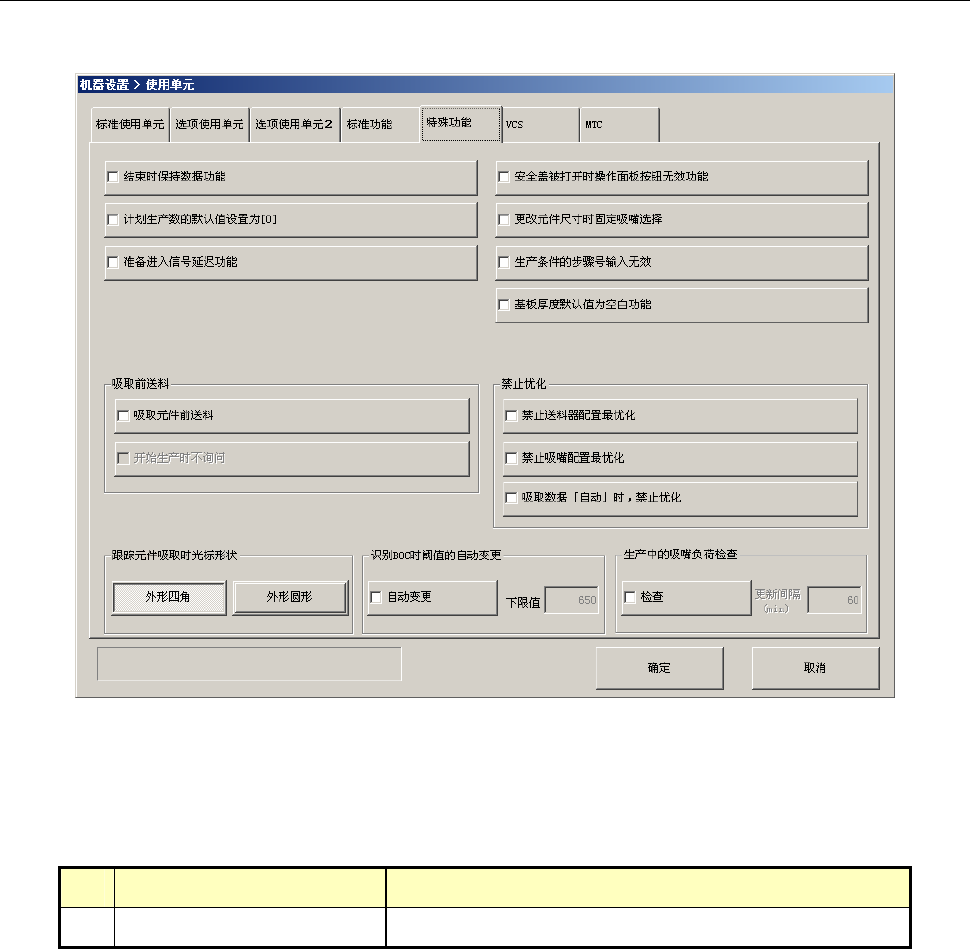

(1) 设置项目
·设置特殊功能的使用与否。
No. 项目 设置项目
1 使用单元(特殊功能) 设置各功能的使用或不使用。
第2部 功能详解编 第8章 机器设置
8-42
(2) 特殊功能的概要
·特殊功能有效时的动作内容
No.
项目 功能内容
1
结束时保持数据功能 退出桌面画面时，保存读取的生产程序信息，在下次启
动时恢复生产程序信息。
2
安全盖被打开时操作面板
按钮无效功能
打开安全盖时，除 STOP 开关有效之外，操作面板的其
他开关为无效。
3
计划生产数的默认值设置
为[0]
计划生产数的默认值设置为“0”。
4
更改元件尺寸时固定吸嘴
选择
即使修改元件数据的元件尺寸，也可不修改吸嘴的选择，
继续使用原已设置的吸嘴。
5
准备进入（Ready In）信号
延迟功能
在向后工序传送基板动作中的 OUT 传感器检出 ON 时，
在经过 SETUP 中设置的 ReadyIn 信号时间迟延后检查
ReadyIn 信号的状态。若是 ReadyIn 信号为 ON 时，则
开始向后工序搬出基板。ReadyIn 信号的延迟时间的可
设置范围为 1～300 秒。
6
生产条件的步骤号输入无
效
生产条件画面的步骤号，开始行、结束行均设置为不可
输入。在此种情况下，贴片范围为步骤 1 到最后步骤。
编辑贴片数据时，变更后的贴片点数自动反映在最后一
行的值。
（设置对象为基板生产和空打生产。试打为非对象）
7
基板厚度默认值为空白功
能
基板数据的基板厚度不设置默认值，而显示空白。
8
(吸取前送料)
吸取元件前送料
在即将吸取元件动作之前进行送料顶推。
生产开始时，在第一块基板生产中，即将吸取前显示提
示画面，询问「是」、「否」进行送料。
选择了[否]时，各送料器的第一次吸取不进行「吸取前
送料」动作，而是从第 2 次的吸取开始进行「吸取前送
料」动作。但是，即将吸取前送料对象以外的元件（参
见 8-4-24 各种送料器的吸取前送料设置），则进行标准
动作（吸取后送料）。
操作选项 (使用单元)的“统一送料”，不能同时使用。如
果[吸取元件前送料]为有效，则[统一送料]会变为 OFF
（按钮 OFF），无法选择。
9
(吸取前送料)
开始生产时不询问
生产开始时，不显示「是」、「否」吸取前送料的询问提
示画面，第一次的吸取不进行「吸取前送料」动作，而
从第 2 次的吸取开始进行「吸取前送料」动作。
（使用此功能可在生产开始时按 [统一送料]按钮，将元
件提前送料到吸取位置。）
在[吸取元件前送料]为有效（按钮 ON）时，可选择此项。
使[吸取元件前送料]为无效（按 OFF 按钮）时，「开始
生产时不询问」功能会变为无效（按钮 OFF），无法选
择。
10
（禁止优化）
禁止供料器配置最优化
优化时，“分割选项”的吸嘴数据固定为“自动选择分配”。
11
（禁止优化）
禁止吸嘴配置最优化
优化时，“分割选项”的使用的吸嘴固定为“使用固定吸
嘴”。
第2部 功能详解编 第8章 机器设置
8-43
No.
项目 功能内容
12
（禁止优化）
吸取数据[自动]时，禁止优
化
吸取数据设置为“自动选择”时禁止优化。
13
跟踪元件吸取时光标形状 选择跟踪元件吸取时光标形状是“外形四角”、还是“外形
圆形”。
14
识别 BOC 时阈值的自动变
更
因BOC标记氧化后容易造成识别错误，在不能识别时，
识别阈值会自动变更，再进行识别，直至达到在机器设
置中设置的下限值。
可在下限值编辑框中输入阈值。输入范围是 600～900。
15
生产中的吸嘴负荷检查 生产中进行负荷吸嘴的检查。
