第2部 功能 详解编 第8章 机器设置 8-17 9) 选择吸嘴配置 按下画面右侧的 “ 选择吸嘴配置 ” 按钮，则吸嘴将安装到焦点所在 AT C 号的 Head 上， 并自动设置各项值。 按 “F3” 键功能相同，可把吸嘴安装到焦点所在的 AT C 号的 Head 上，并设置其各项值。 注 1) 如获得的吸嘴外形在规定范围外， 当没有符合该吸嘴宽度的吸嘴时， 画面将显示如下 的提示信息。此时，请选择吸嘴后重新手动输入信息。 注 2) …
第2部 功能详解编 第8章 机器设置
8-16
7) D-CUT (仅 KE-3020V)
对使用 VCS 进行吸嘴 D-CUT 部分的图像识别、可否识别的状态进行设置。
No.
设置项目 设置内容
1 OK
D-CUT 识别 可
2 NG
D-CUT 识别 不可
3 ***
未进行 D-CUT 识别
4
－ 不是 D-CUT 识别对象的吸嘴
8) 前端识别(仅 KE-3020V)
对使用 VCS 进行吸嘴前端识别、识别可否的状态进行设置。
No.
设置项目 设置内容
1 OK
前端识别 可
2 NG
前端识别 不可
3 ***
未进行前端识别
4
－ 不是前端识别对象的吸嘴
D 型剪切识别、前端识别失败时，会显示以下不可识别的信息，识别结果显示”NG”。
①D 型剪切、前端识别失败的吸嘴，也可进行正常的生产。
②由于 D 型剪切、前端识别失败的吸嘴，无法在生产中使用 IC Head 进行角度校正，
要进行角度校正时，请擦掉对象部分的脏污，再进行一次分配。
③执行「②」识别仍然失败时，请更换吸嘴后，再进行一次分配。
④反复进行分配时，会有识别结果不稳定的吸嘴。这样的吸嘴在生产中有时不进行
角度校正，请实施②或③。
D CUT
D CUT
・
・
・
第2部 功能详解编 第8章 机器设置
8-17
9) 选择吸嘴配置
按下画面右侧的“选择吸嘴配置”按钮，则吸嘴将安装到焦点所在 ATC 号的 Head 上，
并自动设置各项值。
按“F3”键功能相同，可把吸嘴安装到焦点所在的 ATC 号的 Head 上，并设置其各项值。

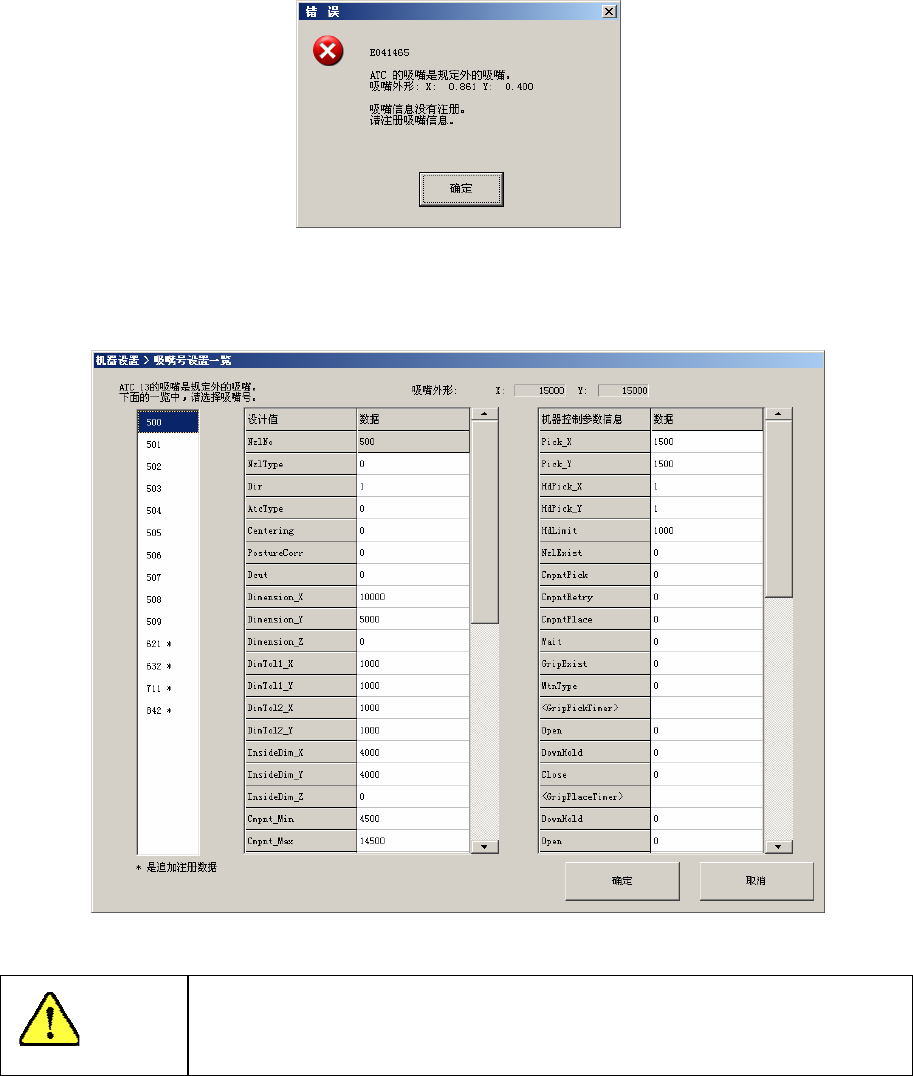

注 1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示如下
的提示信息。此时，请选择吸嘴后重新手动输入信息。
注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认装置内部无人作业。另外，为了避免人身
伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第2部 功能详解编 第8章 机器设置
8-18
10) 自动分配
按下画面右侧的“自动分配”按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下“自动取得”按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。
・
按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。
・
测量安装的吸嘴前端的高度，取得吸嘴高度。
・
根据安装的吸嘴的外形宽度设置吸嘴号。
・
根据吸嘴安装的状态取得并设置真空值。
