第 2 部 功能详解编 第 9 章 手动控制 9-14 ・ 选择 R-Head 时的画面 (KE-3020V) ・ 选择 R-Head 时的画面 (KE-3020VR)
第 2 部 功能详解编 第 9 章 手动控制
9-13

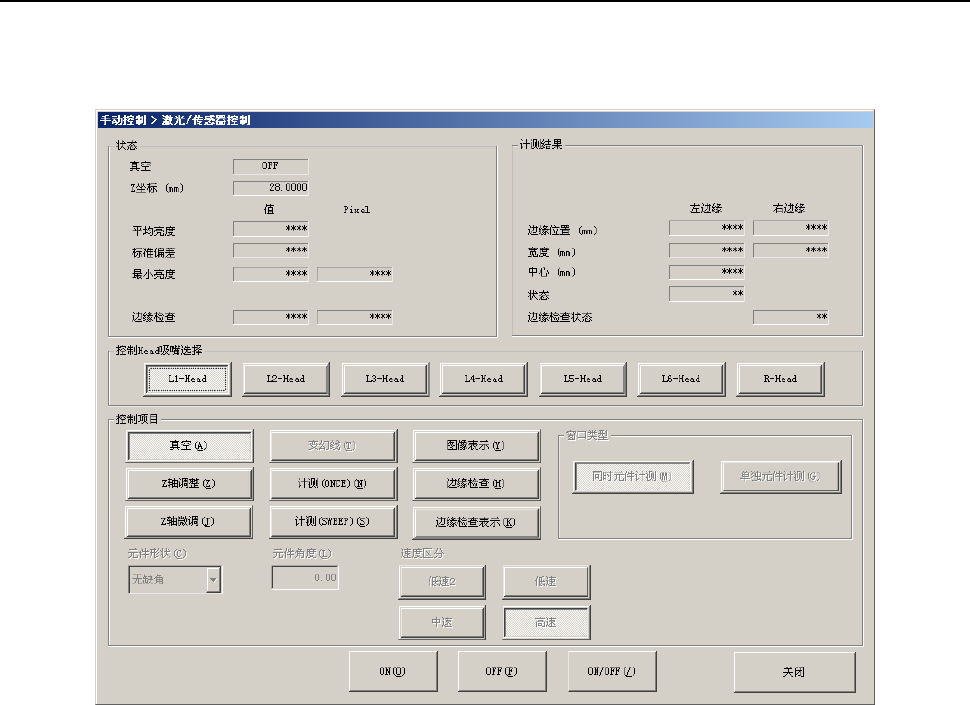

9-4-3 激光／传感器控制
从下拉菜单中选择“Head(D)”-“激光／传感器控制(L)”或选择命令按钮的“激光／传感器控制”，显示如下
的激光／传感器控制画面。
(1) 状态/计测结果
在“9-4-3-10 状态显示、计测结果”中作详细介绍。
(2) 控制 Head 吸嘴选择
点击单选按钮，选择控制对象 Head。
不受机器设置的“使用单元”设置的影响。
在 KE-3010，不显示[R-Head]按钮。
选择 R-Head 时，控制项目及状态、计测结果区域会有变化。
KE-3020V 及 KE-3020VR 上显示的内容不同。
第 2 部 功能详解编 第 9 章 手动控制
9-14
・

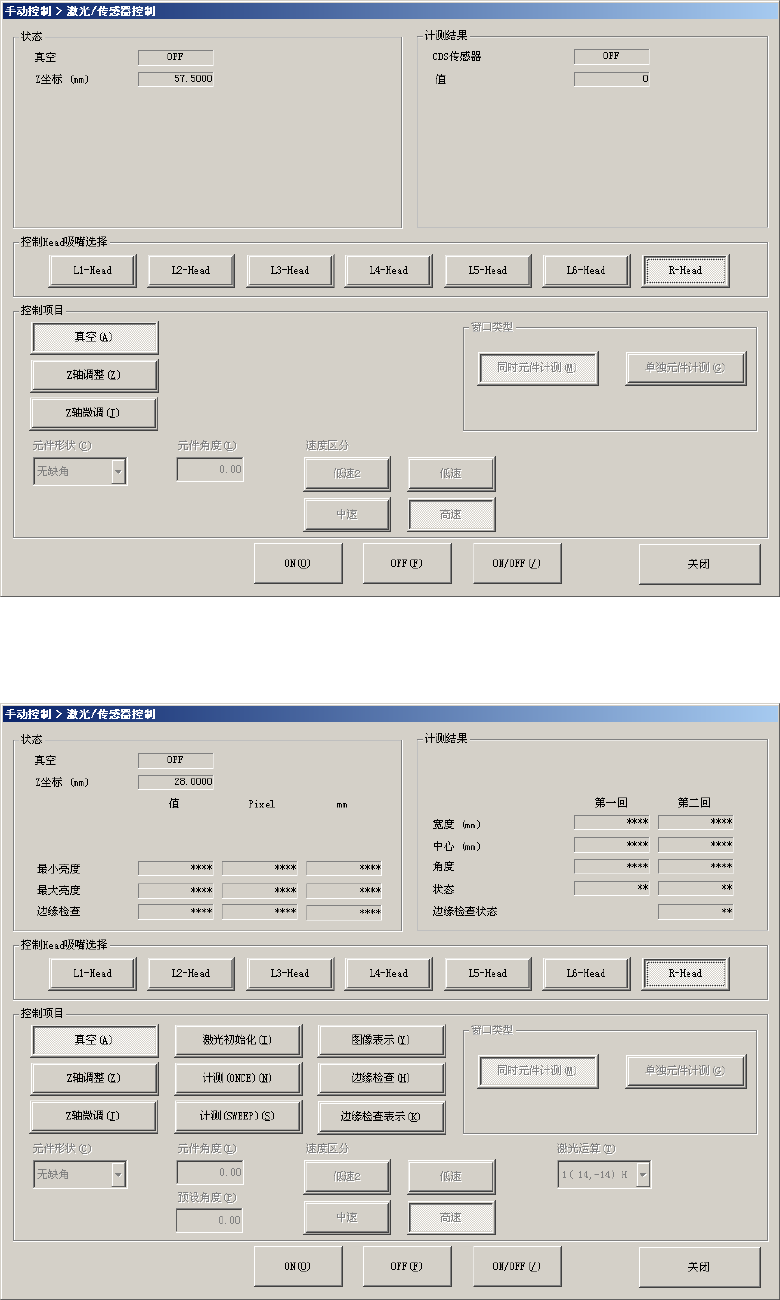

选择 R-Head 时的画面(KE-3020V)
・
选择 R-Head 时的画面(KE-3020VR)
第 2 部 功能详解编 第 9 章 手动控制
9-15

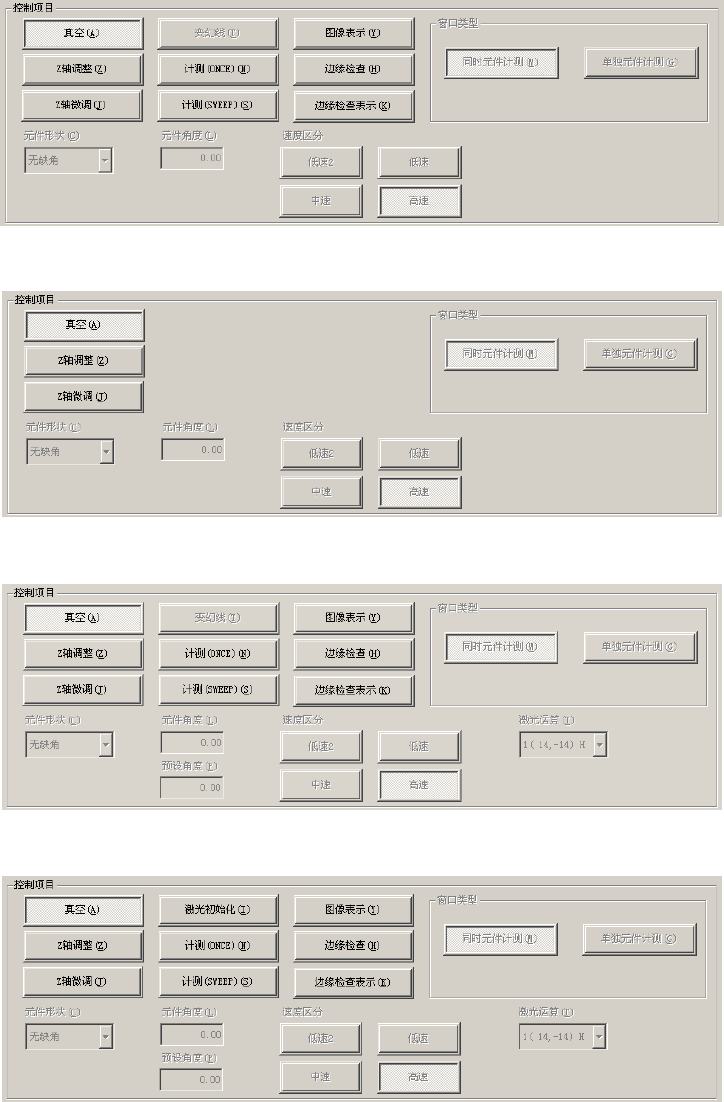

(3) 控制项目
用单选按钮选择控制项目。
详细内容在下面介绍。
根据选择 L1～L6‐Head、R‐Head，显示内容各有不同。
此外，KE-3010 和 KE-3020V 与 KE-3020VR 显示内容也有不同。
・ 选择 L1～L6 Head 时 (KE-3010/KE-3020V)
・ 选择 R-Head 时(KE-3020V)
・
选择 L1～L6 Head 时 (KE-3020VR)
・ 选择 R-Head 时(KE-3020VR)
