第 2 部 功能详解编 第 9 章 手动控制 9-54 9-9 其他 9-9-1 ATC 控制 从下拉菜单中点击 “ 其他 (O)”-“A TC 控制 (A)” ，或点击命令按钮中的 “A TC 控制 ” 后，可显示 AT C 控制画 面。 (1) 状态 在控制结束时显示各单元的状态。 (2) 控制 Head 吸嘴选择 通过单选按钮选择要控制的对象 Head 。 不受机器设置时 “ 使用单元 ” 设置的影响。 (3) 控制项目 通过单选…
第 2 部 功能详解编 第 9 章 手动控制
9-53

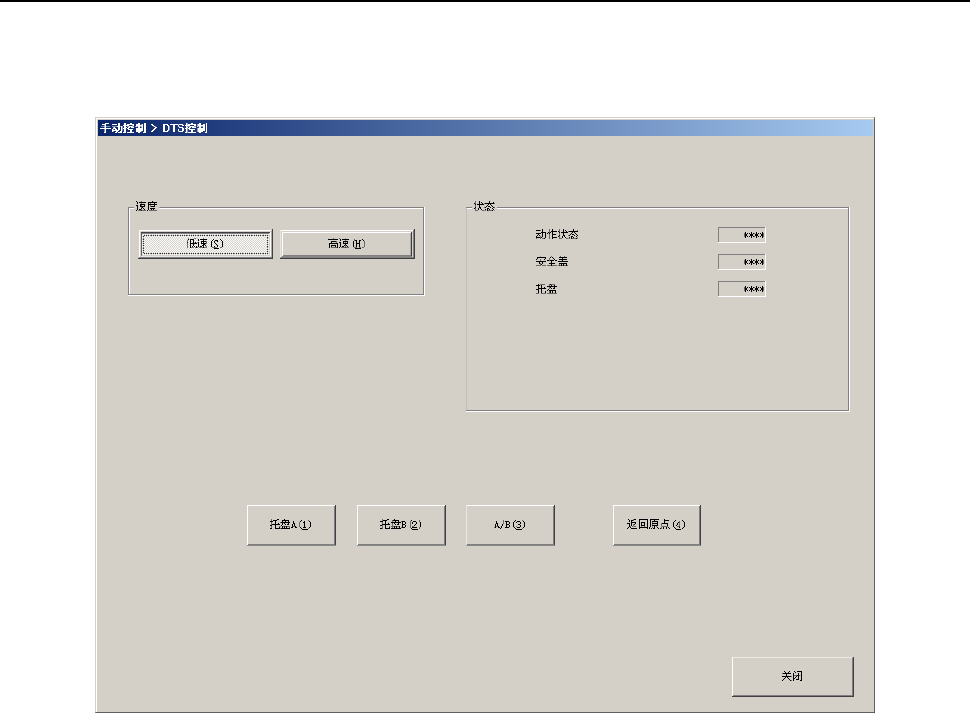

9-8-5 DTS 控制
选择下拉菜单的[供给装置(E)]－[DTS 控制(D)]、或选择命令按钮[DTS 控制]，即可显示 DTS 控制画
面。
(1) 设置托盘
用按钮选择控制项目。
1) 托盘
控制托盘的取出/存储。
选择“托盘 A（1）”、“托盘 B（2）”、“A／B（3）”、“返回原点(4)”按钮，或按下“F3”键、
“F4”键、“F5”键，来进行控制。
(2) 速度
用单选按钮选择速度。
(3) 状态
在控制结束时显示各单元的状态。
第 2 部 功能详解编 第 9 章 手动控制
9-54
9-9 其他

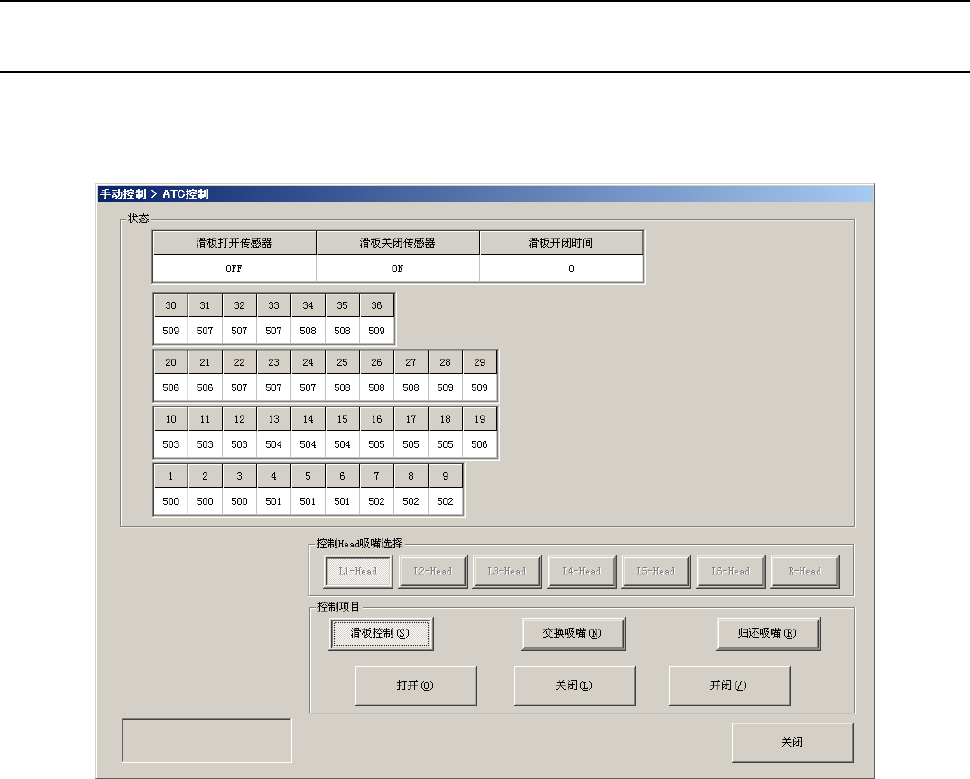

9-9-1 ATC 控制
从下拉菜单中点击“其他(O)”-“ATC 控制(A)”，或点击命令按钮中的“ATC 控制”后，可显示 ATC 控制画
面。
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象 Head。
不受机器设置时“使用单元”设置的影响。
(3) 控制项目
通过单选按钮选择控制项目。
1)滑板控制
控制 ATC 滑板的打开或关闭。
选择“开(O)”按钮、“关(L)”按钮、“开/关(／)”按钮或按下“F3”键、“F4”键、“F5”键，来进行控制。
2)交换吸嘴
交换吸嘴。
选择“运行(E)”按钮或按下“F3”键来进行控制。

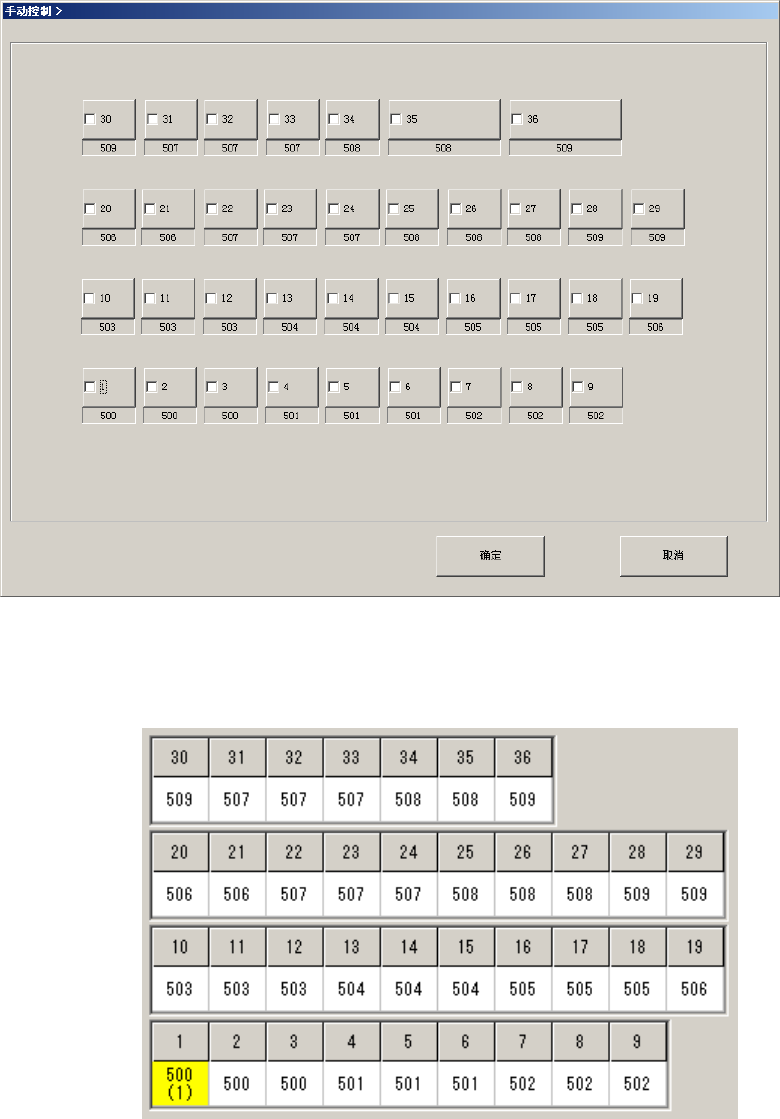

点击“执行（E）”按钮显示 ATC 选择画面。
第 2 部 功能详解编 第 9 章 手动控制
9-55
按下[确定]按钮，从指定的 ATC 取出吸嘴。
若指定的 Head 上已带有吸嘴，则把吸嘴归还 ATC。
吸嘴安装正常时，该 ATC 单元会显示黄色。
