第2部 功能 详解编 第1 1章 自动 校准 1 1-24 (3) 测量加压破坏状况 按下 [ 确认 ] 按钮，则设定 Head 移动到真空校准上，对加压破坏状况进行 3 次测量。 ・ 显示第 2 次和第 3 次的平均值。 ・ 测量后所显示的压力值图表为第 3 次的数据。 · 加压破坏状况测量结果 (4) 故障解析 按下 [ 确认 ] 按钮，则解析是否有故障。 解析结束后，设置即结束。 · 操作指示（故障解析） · 操作指示（测量结束）
第2部 功能详解编 第11章 自动校准
11-23
(2) 测量自然破坏状况
按下[确认]按钮，则设定 Head 移动到真空校准上，对自然破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。

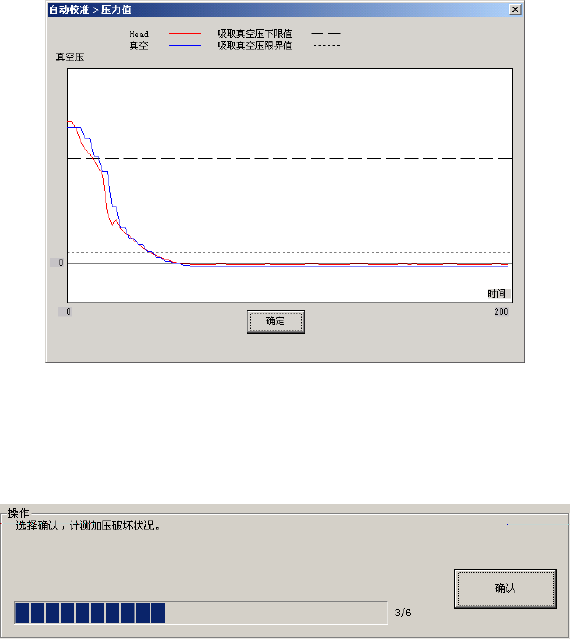

·自然破坏状况测量结果
·操作指示（加压破坏状况）
第2部 功能详解编 第11章 自动校准
11-24
(3) 测量加压破坏状况
按下[确认]按钮，则设定 Head 移动到真空校准上，对加压破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。
·加压破坏状况测量结果
(4) 故障解析
按下[确认]按钮，则解析是否有故障。
解析结束后，设置即结束。
·操作指示（故障解析）
·操作指示（测量结束）
第2部 功能详解编 第12章 机器自动诊断功能
12-1
第12章 机器自诊断功能
12-1 概要
从桌面画面的菜单栏选择[维护]-[机器自动诊断]后，可以启动机器自动诊断（自诊断）画面。
通过下列功能对贴片机进行诊断。
(1)
・・・
基板的故障诊断 通过检查确认基板的连接状态，检测出连接不良或未实际安装。
(2) 个别诊断
・・・
进行自动化确认动作，执行诊断的辅助功能。
No.
个别诊断 内容
1
Cal 块标志沾污检查
检查 Cal 块标志上是否放置夹具或元件遮盖了标记，
防止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开/关 Head 真空，诊断是否发生过滤器脏
污、电磁阀的动作异常。
3
激光弄脏检查 执行激光传感器的边缘检查，判定结果。
4
VCS脏污检查 执行VCS的脏污检查，判断结果。
5
ATC 滑板开闭检查
检查确认 ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
6
滚珠丝杠磨损检查 检查Y轴的滚轴丝杠的磨损，判定结果。
