KE-3010_20V_使用说明书.pdf - 第174页
第 1 部 基本編 第 2 章 生产 2-41 ② 请按下［吸取 跟踪］按钮。 显示以下的摄像机跟踪吸取位置画面。 * 吸取位置跟踪的详情内容请参照 “2-14-6 摄像机跟踪吸取位置 ” 。 注意 在打开吸取跟踪自动传送画面之前，轴会移动 。在执行前，请务必确认 设备内部没有人在进行作业。另外，为了防止 人身伤害，在机器运行过 程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第 1 部 基本編 第 2 章 生产
2-40
2-7-2 元件供给部分的准备
请在统一更换台车、或固定的供料器台架上安装供料器。
安装后，请进行吸取跟踪。
＜步骤＞
① 请从菜单栏的［生产］菜单选择［支援准备］。
请按下［供料器设置］按钮。

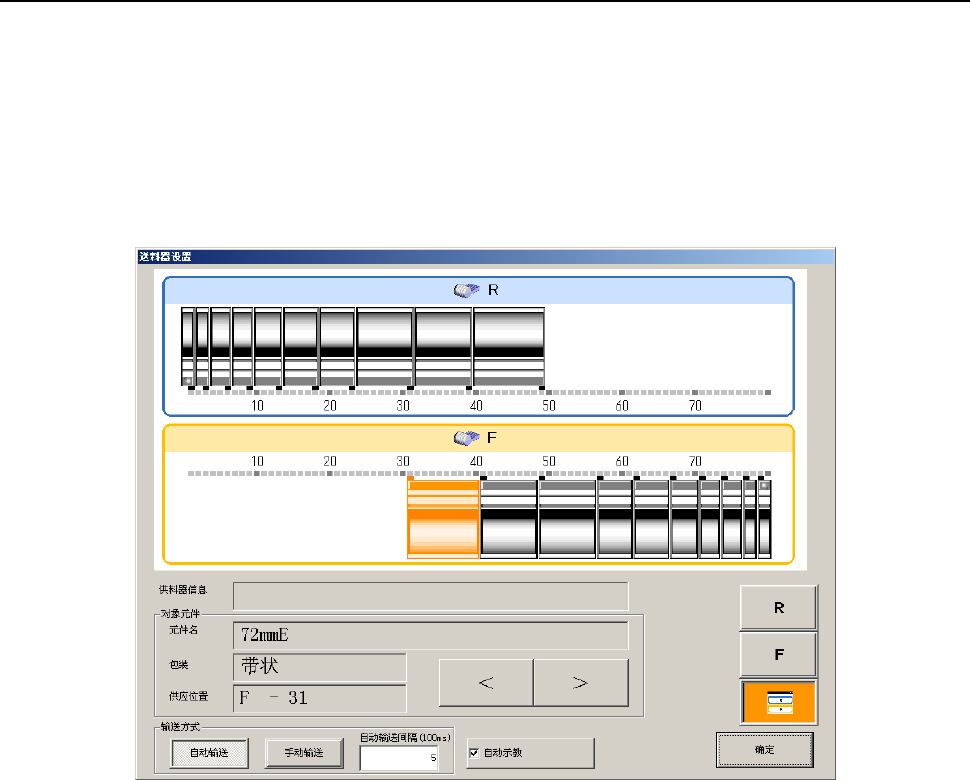

显示以下的供料器设置画面。
第 1 部 基本編 第 2 章 生产
2-41
② 请按下［吸取跟踪］按钮。
显示以下的摄像机跟踪吸取位置画面。
* 吸取位置跟踪的详情内容请参照“2-14-6 摄像机跟踪吸取位置”。
注意
在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认
设备内部没有人在进行作业。另外，为了防止人身伤害，在机器运行过
程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第 1 部 基本編 第 2 章 生产
2-42
2-7-3 ATC 的准备
请确认“机器设置”的设定与ATC中设定的吸嘴编号是否一致。
＜步骤＞
①请从菜单栏的［生产］菜单选择［支援准备］。
请按下［支援吸嘴设置］按钮。

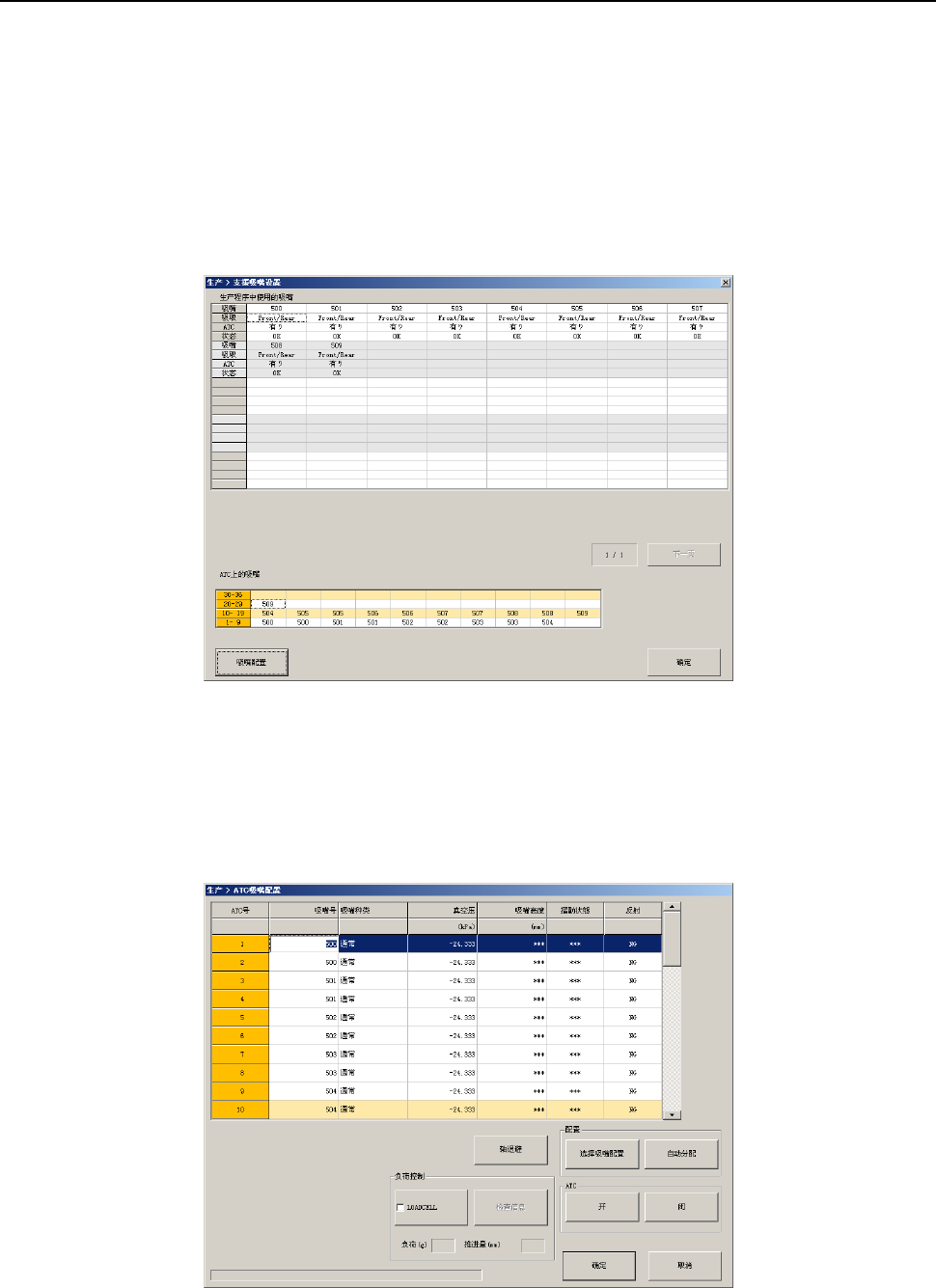

显示以下的［支援吸嘴设置］画面。
显示生产程序中的吸嘴设置和实际的 ATC 上的吸嘴配置。
不一致时以红色文字显示。此时请实行下一项吸嘴分配。
* 吸嘴设置支援的详情内容请参见“2-12-1-10 支援吸嘴设置”。
②请从［吸嘴设置支援］画面选择［吸嘴配置］。
可以进行 ATC 吸嘴配置。
* 吸嘴配置的详情内容请参照“8-4-1 ATC 吸嘴分配”。
