第 2 部 功能详解编 第 9 章 手动控制 9-10 9-4-2 Head 设备控制 点击下拉菜单的 “Head(D)”-“Head 设备控制 (D)” ， 或点击命令按钮中的 “Head 设备控制 ” ， 可显示 “Head 设备控制 ” 画面。 用 “ 选择设备 ” 按钮，可切换控制供料器台架。 (1) 状态 1)OCC （左右共通） 在结束控制后，画面显示 XY 轴坐标 ，照明 ( 垂直照明，角度照明，外圈照明 ) 状态 ON …
第 2 部 功能详解编 第 9 章 手动控制
9-9
(2) 控制项目
用单选按钮选择控制项目。真空和吹气不能同时处于 ON 的状态。
1)XY 轴移动
选中控制项目中的“XY 轴移动”时，输入移动目标位置坐标，选择“执行(E)”按钮、或按下 [F3]
键，则可按被选中的控制单元标准移动。
完成移动后，画面上显示最新坐标。
2)Z 轴移动
选中控制项目中的“Z 轴移动”，输入移动目标位置的坐标，选择“执行(E)”按钮，或按下“F3”键，
可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
3)θ 轴移动
选中控制项目中的“θ 轴移动”，输入移动目标位置的坐标，选择“执行(E)”按钮，或按下“F3”键，
可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
4)真空控制
控制被选择的 Head 的真空 ON、OFF 状态。
选中控制项目中的“真空控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，或按下“F3”
键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
5)
吹气控制
控制被选择的 Head 的吹气 ON／OFF 状态。
选中控制项目中的“吹气控制”，选择“ON(O)”按钮、“OFF(F)”按钮，“ON/OFF(/)”按钮，或按下“F3”
键、“F4”键、“F5”键控制。
结束控制后，显示最新的压力状态。
(3) 状态显示
结束控制后显示 XY 轴坐标，Z 轴坐标，θ 轴坐标，压力值。
压力值连续显示。
第 2 部 功能详解编 第 9 章 手动控制
9-10
9-4-2 Head 设备控制
点击下拉菜单的“Head(D)”-“Head 设备控制(D)”，或点击命令按钮中的“Head 设备控制”，可显示“Head
设备控制”画面。
用“选择设备”按钮，可切换控制供料器台架。
(1) 状态
1)OCC（左右共通）
在结束控制后，画面显示 XY 轴坐标，照明(垂直照明，角度照明，外圈照明)状态 ON 或 OFF。
外圈照明，未设置选项的状态下，会显示「＊＊＊＊」。
在 KE-3010，不显示右 OCC 的状态。
2)BMR
在结束控制后，画面显示 XY 轴坐标，传感器 ON／OFF 状态。
未设置选项，所有项目会显示「＊＊＊＊」。
3)HMS
在结束控制后，画面显示 XY 轴坐标和 Z 轴坐标。
第 2 部 功能详解编 第 9 章 手动控制
9-11
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。但不受机器设置的“使用单元”设置的影
响。（不使用的单元也可以选择）
在 KE-3010，不显示[右 OCC]按钮。

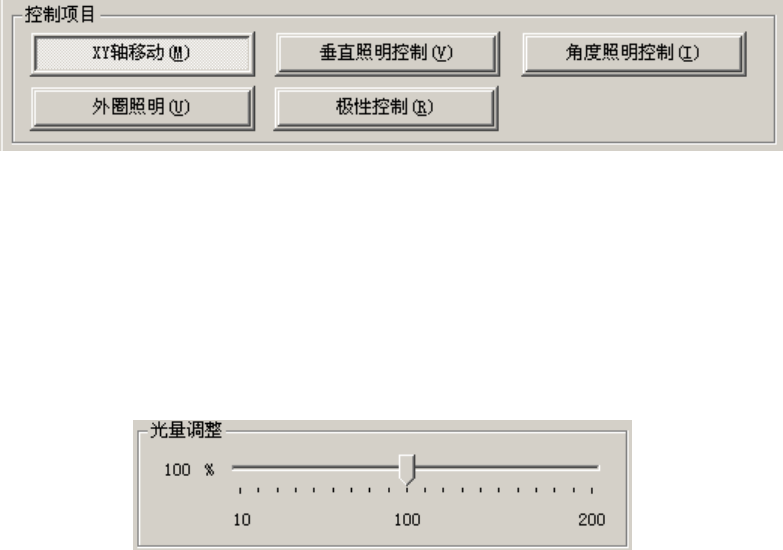

(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制单元，按钮的显示也会有所不同。
1) OCC（左右共通）
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・
拖动滑块调节光量。
按方向键、“Page Up”键、或“Page Down”键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・
选中控制项目中的“垂直照明控制”后，选择“ON(O)”按钮、“OFF(F)”按钮、“ON/OFF(/)”按
钮，或“F3”键、“F4”键、“F5”键进行控制。
・
结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
