第 2 部 功能详解编 第 9 章 手动控制 9-23 9-4-3-7 控制项目：图像表示 显示所选 Head 的激光传感器的图像数据。 在选中控制项目 “ 图像表示 ” 时，选择 “ 执行 (E)” 按钮、或按下 “F3” 键控制。 · 图像表示画面 (KE-3010/KE-3020V) · 图像表示画面 (KE-3020VR)
第 2 部 功能详解编 第 9 章 手动控制
9-22

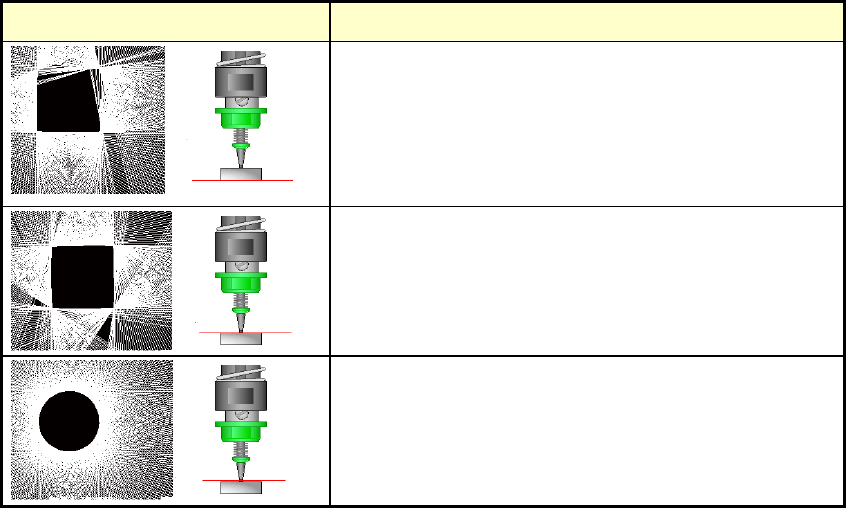

变换线和激光高度 说明
激光高度在元件下面附近时，不能全面遮盖激光面，有
些边缘数据没有取得，所以变换线形状变形，激光传感
器 SWEEP 识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变换线显示
出吸嘴尖端的形状。
第 2 部 功能详解编 第 9 章 手动控制
9-23
9-4-3-7 控制项目：图像表示
显示所选Head的激光传感器的图像数据。
在选中控制项目“图像表示”时，选择“执行(E)”按钮、或按下“F3”键控制。
·图像表示画面(KE-3010/KE-3020V)
·图像表示画面(KE-3020VR)
第 2 部 功能详解编 第 9 章 手动控制
9-24
(1) 显示选项
点击显示选项按钮，选择要显示的图像。
与显示中的图像对应，选项按钮所对应的坐标方格线显示中的Head部分会变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。
位图文件用以下的名称保存。
机器序号 + “Image”+ Head（L、或R）
+ 激光序号 + 吸嘴（L123，L456、R）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
9-4-3-8 控制项目：边缘检查
对所选Head的激光传感器进行边缘检查(检测脏污)。
请将Head或吸嘴移动到比激光面更上方的位置后执行。
在选中控制项目的“边缘检查”时，选择“执行(E)”按钮、或按“F3”键进行控制。
