第 1 部基本编第 4 章制作生产程序

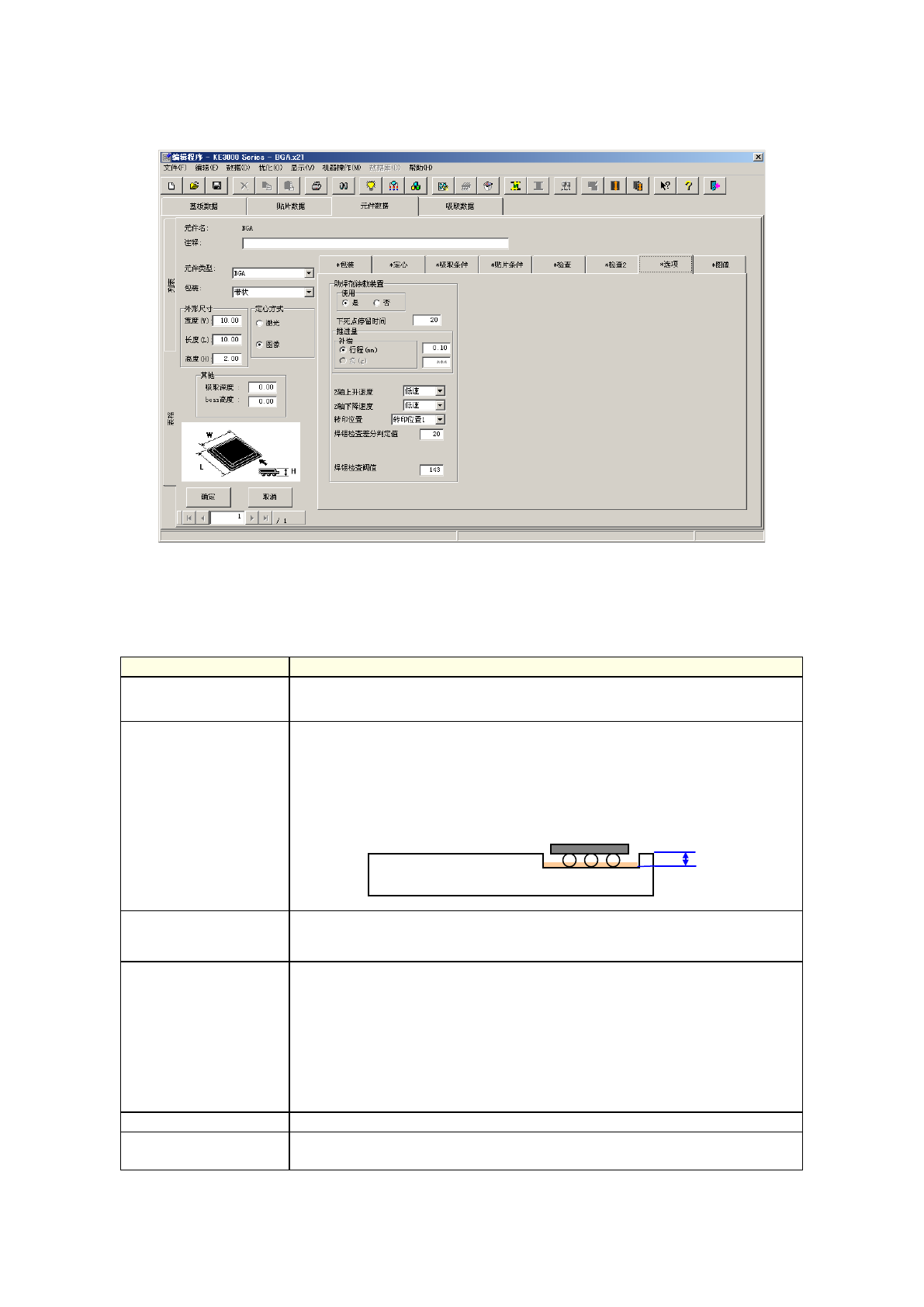

4-3-5-2-8 选项

进行“选项”的有关设置。

(1)

助焊剂涂敷装置

使用助焊剂涂敷装置时，请进行设置。

指定为「是」时，请设置以下数据。

设置项目

内容

下死点停留时间输入元件在助焊剂涂敷装置的

涂敷助焊剂里浸渍的时间，元件在旋转型

焊锡转印装置的焊锡膏里浸渍的时间。

推进量

输入元件压入助焊剂涂敷装置、旋转型焊锡转印装置的补偿量。

控制方式从行程（mm）／负荷(g)中选择。

补偿量＝ t （沟深）＋ α

α：由于泵径有时大小不一，设置稍多于 0.1mm（α=0.1mm

），可保持

助焊剂、焊锡膏的转印量的稳定。

Z 轴上升/下降速度指定从助焊剂涂敷装置提升元件时/放下元件时的速度。

选择输入（负荷（g）时，下降速度会变为「FC 速度」。）

转印位置选择助焊剂涂敷装置转印位置 1～4。

根据在机器设置里设置的沟类型，选择范围会不同。

・ 1 沟型：转印位置固定为 1

・ 2 沟型：转印位置可从 1、2 中选择

・ 4 沟型：转印位置可从 1、2、3、4 中选择

・旋转型焊锡转印装置：1 固定

焊锡检查差分判定值

设定焊锡涂覆前后进行图像识别时，在图像识别中使用的阈值。

焊锡检查阀值

设定仅在焊锡涂覆后进行图像识别时，在图像识别中使用的阈值。可在

图像识别检查时自动取得。

ｔ

4-90

第 1 部基本编第 4 章制作生产程序

4-3-5-2-9 图像

用 VCS 摄像机输入用于元件定心的信息。

设置的信息，根据元件类型会有不同。

图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。

另外，通过图像定心还可检测出引脚弯曲、球变形等不良状况。

为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况的检测

级别等。

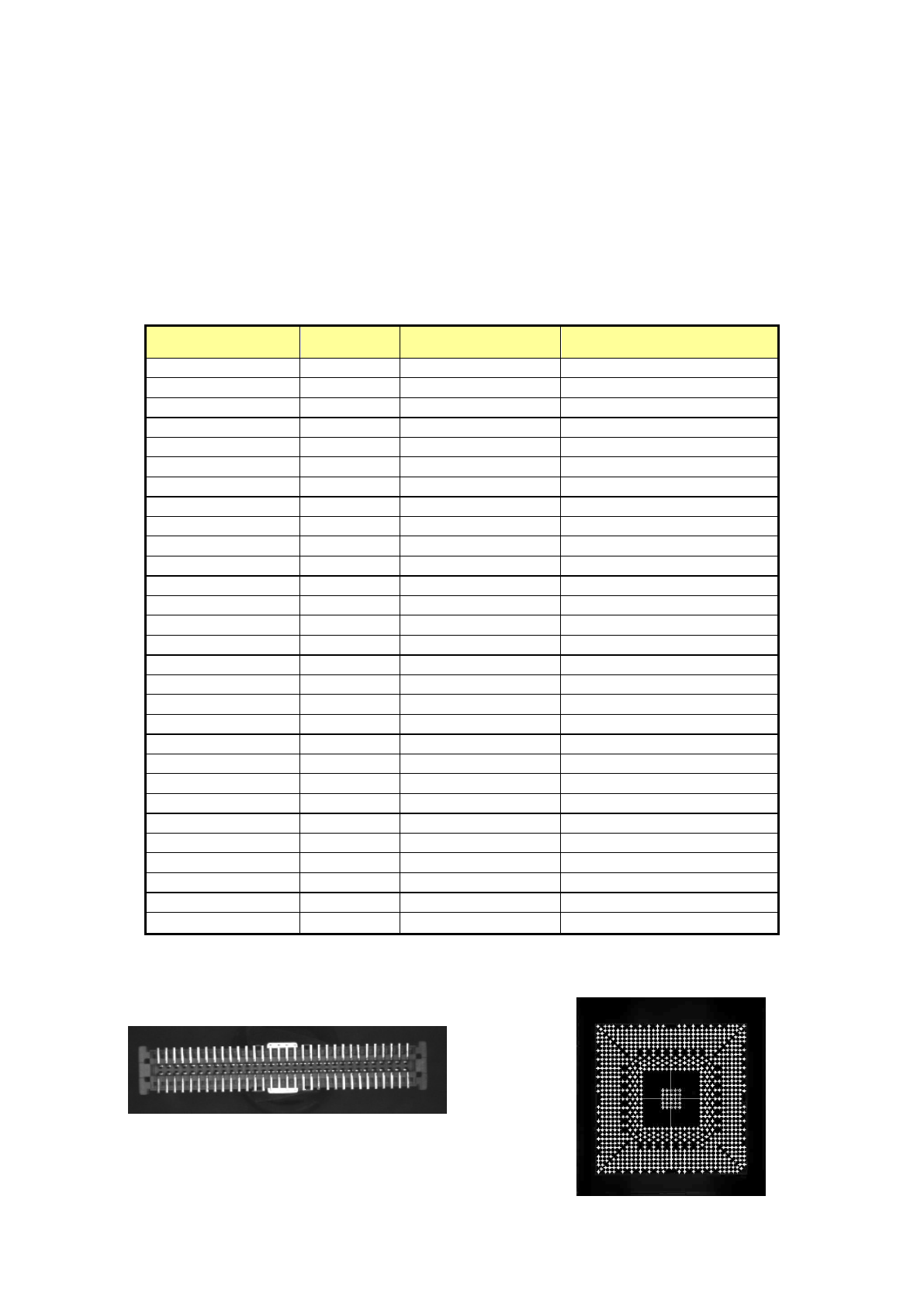

・图像定心对象元件

元件种类图像识别引脚形状等参考：可否激光识别

方形芯片

—

○

方形芯片(LED)

—

○

圆筒形芯片

× — ○

铝电解电容

○

引脚元件

○

SOT

—

○

微调电容

—

○

网络电阻

× — ○

SOP

○

引脚元件

○

HSOP

○

引脚元件

○

SOJ

○

引脚元件

○

QFP

○ 引脚元件 ○

GaAsFET

○

引脚元件

○

PLCC(QFJ)

○

引脚元件

○

PQFP(BQFP)

○

引脚元件

○

TSOP

○ 引脚元件 ○

TSOP2

○

引脚元件

○

BGA

○

球形元件

○

FBGA

○

球面元件

QFN

○ 引脚元件 ○

外形识别元件

○

外形识别元件

通用图像元件

○

外形识别元件

单向引脚连接器

○

引脚元件

○

双向引脚连接器

○ 引脚元件 ○

Z引脚连接器

○

引脚元件

○

扩展引脚连接器

○

引脚元件

J引脚插座

○

引脚元件

○

鸥翼形插座

○ 引脚元件 ○

带减震器的插座

○

引脚元件

○

其它元件

× — ○

例１）连接器元件时（引脚识别）例２） BGA 元件时（球识别）

4-91

第 1 部基本编第 4 章制作生产程序

(１)元件类型引脚元件时

引脚间距

输入引脚之间的尺寸。

引脚间距

4-92
