KE-3010_20V_使用说明书.pdf - 第559页
第 1 部 基本编 第 4 章 制作生产程序 a) 查找 未查找到时 b) 查找 未找到不完整数据时 c) 未 发现超 出范围的数据时 4- 154
第 1 部 基本编 第 4 章 制作生产程序
(5)
插入行
插入空白行。
* 本项命令，在使用排序功能时不能选择。
(6)
复制并插入
将光标所在的行复制插入到下一行。
* 本项命令，在使用排序功能时不能选择。
(7)
跳过

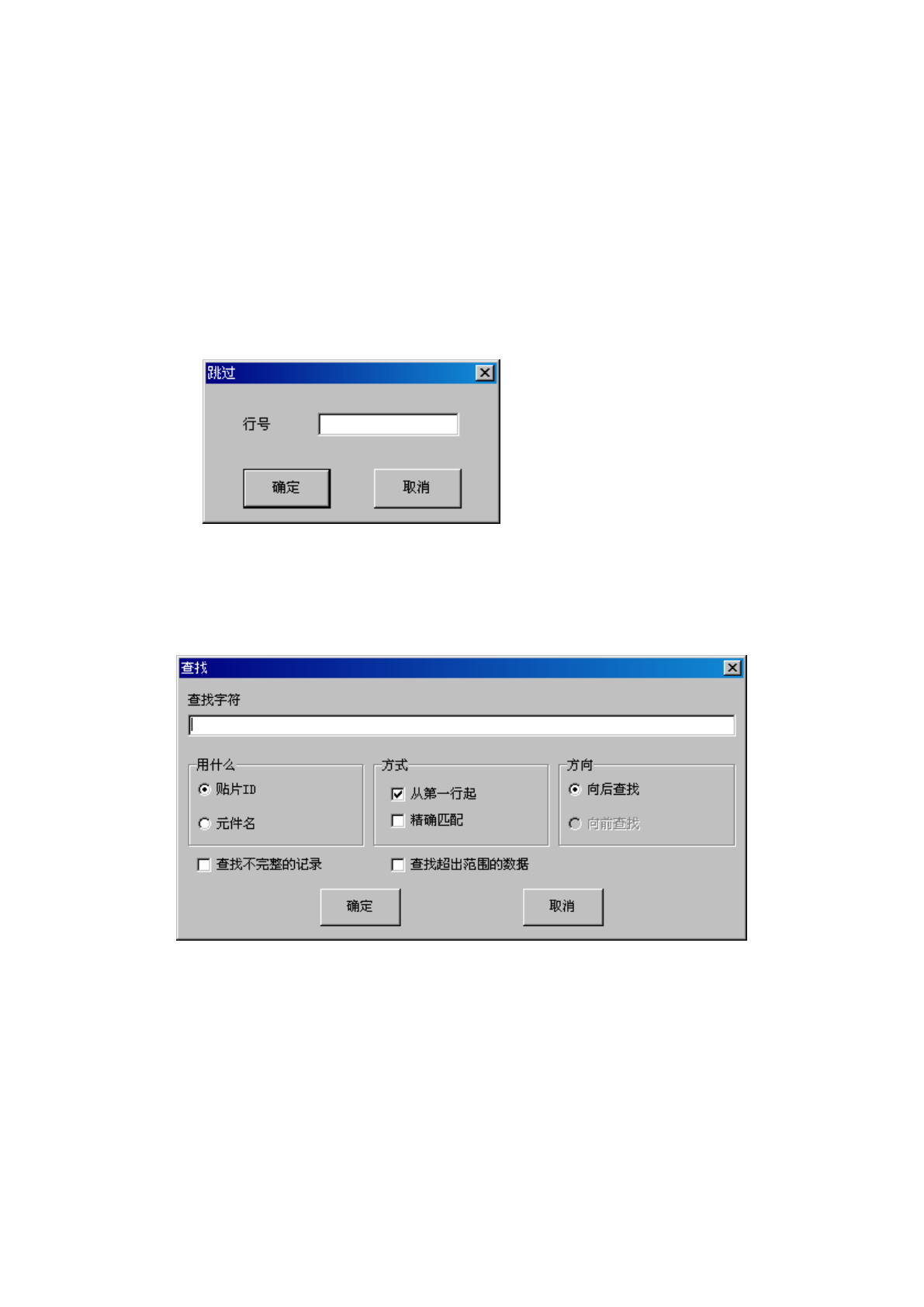

选择跳过命令后，显示如下画面。
请指定跳转目标行的编号，单击“确定”，则会跳到指定行。
(8)
查找
/
向前查找
/
向后查找
可以将“贴片ID”、“元件名”、“查找不完整的记录”作为查找条件进行查找。
选择查找命令，则显示下图画面。
设定查找条件，单击“确定”进行查找。
·
将
“
查找不完整的记录
”
或
“
查找超出范围的数据
”
指定为查找条件时，不能选择
“
贴片
ID”
、
“
元件
名
”
、
“
精确匹配
”
。
·“
查找不完整的记录
”
及
“
查找超出范围的数据
”
两者只能选择一个。
·
未找到时，会显示提示信息。
· 输入过的查找文字、查找条件在下一个查找对话框显示前一直有效。
4-153
第 1 部 基本编 第 4 章 制作生产程序

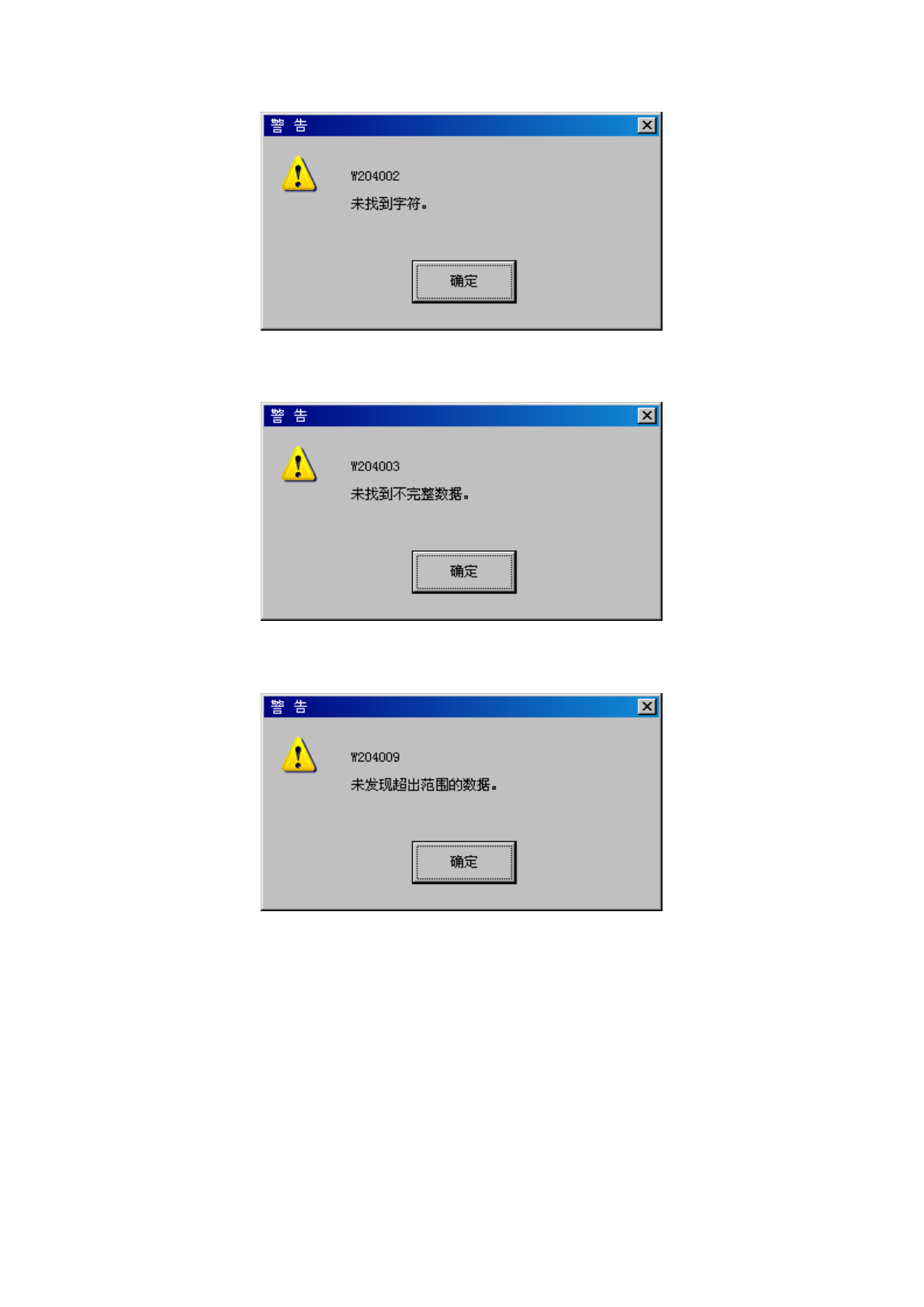

a) 查找 未查找到时
b)
查找 未找到不完整数据时
c) 未发现超出范围的数据时
4-154
第 1 部 基本编 第 4 章 制作生产程序
(9)
替换
此功能可使用指定的条件统一替换指定的全部元件的“元件数据”中的“包装”、“定心”、“吸取条件”、
“贴片条件”、“检查”、“检查2”、“选项”等各项数据。
1)
设置条件
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。
设定替换对象的元件条件，单击“下一步”。
可设定的条件如下。
1
注释
指定注释。如果输入的字符串在注释中存在时，即成为替换对
象的记录。
2
元件类型
元件种类最多可指定
4
种。当指定多种元件时，所指定的所有
的元件均为指定对象。
1
个也不输入时，所有元件种类均为设定对象。
3
元件尺寸
逐一指定元件的长度、宽度、高度的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
4
吸嘴号
吸取时使用的吸嘴最多可指定
3
种编号。
指定多种类的元件时，被指定的所有的元件均为设定对象。
1
个也不输入时，所有的吸嘴均为置换对象。
5
包装
指定元件的包装方式。不指定时，所有包装形式的元件均为设
定对象。
6
定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为设定对象。
4-155
