第 1 部基本编第 4 章制作生产程序 4-3-3-3 电路配置设置电路的位置及角度。仅在 “ 尺寸设置 ” 画面的 “ 基板配置 ” 设置为 “ 非矩阵电路 ” 后，才能选择此项。选择 “ 尺寸设置 ” 画面左下的 “ 电路配置 ” 选项卡时，显示如下画面。输入从基板位置基准（原点）到各电路原点的尺寸和角度。 X 、 Y 的尺寸：请输入从基板位置基准（原点）到各电路原点的尺寸 X 、 Y 。输入各…

第 1 部基本编第 4 章制作生产程序

12)

夹紧偏移量（长尺寸基板对应时）

夹紧偏移量是指，在2次传送基板时，设置检测出基板的传感器(HMS)检测位置（Y坐标）。

默认将基板尺寸Y的一般设置为缺省值。

※设置夹紧偏移量时的注意事项

在缺省位置与以下条件相冲突时，需要变更设置。

在从基板的前端部位开始超出规定尺寸的位置（M 规格为 330mm，L 规格为 410mm，L-Wide 规

格为 510mm，XL 规格为 610mm）处

⑦ 存在基板的「缺口」、「沟槽」。

⑧ 存在厚度高的元件（3mm 以上），以及元件引脚部分。

⑨ 存在镜面部分，以及凹凸状况。（使用工具基板等时）

在变更设置时，请将位置设置在避开上述条件，以及传送轨道附近及传感器测量可能高度（传送

基准面±10mm）的范围以外的区域。

（推荐设置在未贴片元件的位置。）

设置结束后，按[设备操作]－[传送]－[搬入]确认可正常进行 2 次传送夹紧（HMS 夹紧）。

缺省位置

（传感器检测线）

沟槽

缺口

410mm

4-31

第 1 部基本编第 4 章制作生产程序

4-3-3-3 电路配置

设置电路的位置及角度。仅在“尺寸设置”画面的“基板配置”设置为“非矩阵电路”后，

才能选择此项。

选择“尺寸设置”画面左下的“电路配置”选项卡时，显示如下画面。

输入从基板位置基准（原点）到各电路原点的尺寸和角度。

X、Y

的尺寸：请输入从

基板位置基准（原点）到各电路原点

的尺寸 X、Y。

输入各电路的角度：以输入“尺寸设置画面”的“电路（外形）尺寸”与“电路设计偏移量”时使用的角

度为 0 度，按逆时针旋转为＋。

(贴片坐标使用 CAD 数据时，电路的角度０°要与 CAD 数据一致。)

必须输入至少1个电路配置的坐标。

如果不进行输入设置，将无法完成数据。

如果在输入的过程中转移到其他页面，在该记录中所输入的编辑内容将丢失。

即使电路数在规定值以下，但是当总贴片点数超过10,000 点时，会显示如下提示信息｡

选择后，将显示“电路配

置”画面。

4-32

第 1 部基本编第 4 章制作生产程序

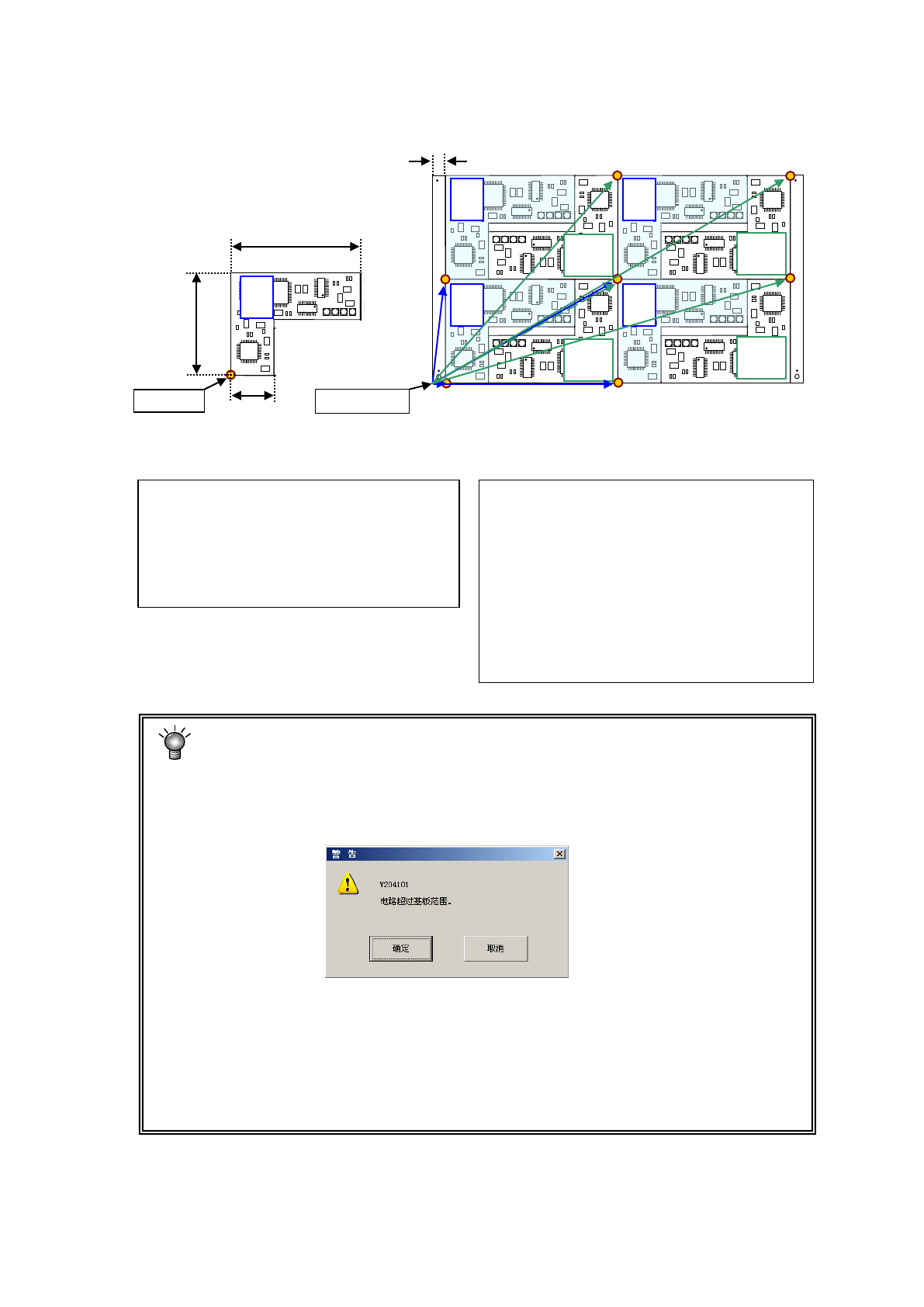

例

)

非矩阵电路板的数据输入示例

以下为将电路左下方的角定为基板位置基准，以左下方的电路为基准电路时的“电路配置”示例。

※根据传送方向和基准（前面、后面），会发生变化，设置方法与「矩阵电路板」相同。

范围检查

进行数据输入时，对输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)、

以及电路是否在基板内进行范围检查。

出错时，显示如下的警告信息。

●确定 => 继续进行数据切换

●取消 => 停止数据切换

※当显示上述警告信息时，请纠正基板数据的各输入值。

(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)

基板外形尺寸 X=330 Y=200

定位孔位置※ X=0 Y=0

基板设计偏移量※ X=330 Y=0

电路尺寸 X=150 Y=100

电路设计偏移量 X=0 Y=0

电路 No.1 X=15 Y=0 θ=0

电路 No.2 X=165 Y=100 θ=180

电路 No.3 X=165 Y=0 θ=0

电路 No.4 X=315 Y=100 θ=180

电路 No.5 X=15 Y=100 θ=0

电路 No.6 X=165 Y=200 θ=180

电路 No.7 X=165 Y=100 θ=0

电路 No.8 X=315 Y=200 θ=180

0°

180°

电路原点

基板位置基准

0°

120

100

电路

电路４

电路
