2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。

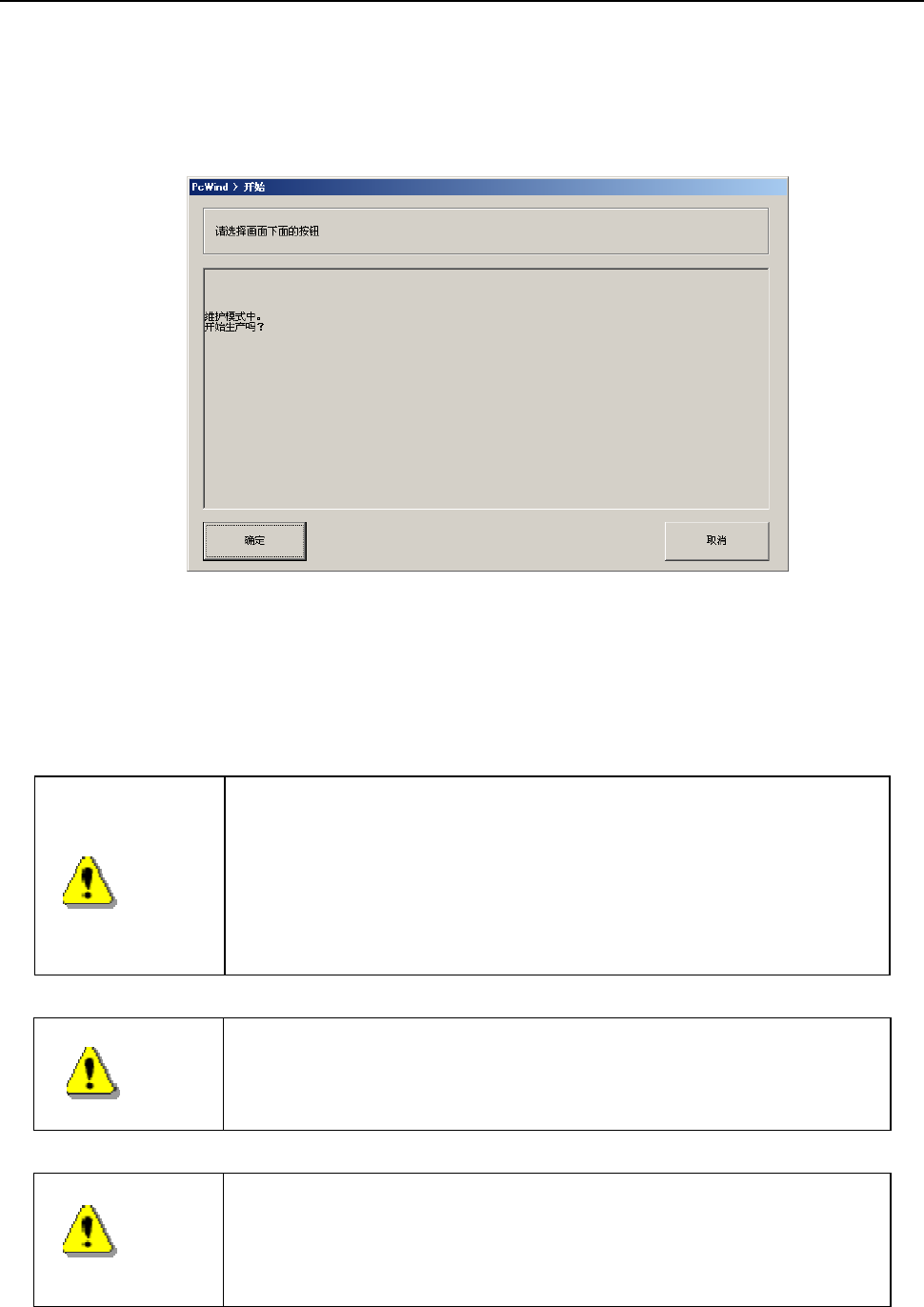

<Maintenance Key>为维护模式时，会显示如下对话框。请按<Maintenance Key>为生产模式，按下
「确定」按钮。不需要开始生产时，请按下「取消」按钮。
按下<START>开关开始生产后，会显示操作选项中的设置所对应的生产状态画面（参见 2-8-3-
1 生产状态）或生产设备状态画面（参见 2-8-3-2 生产状态（设备）画面）。
如果按下<START>开关时尚未返回原点，则应先按下<ORIGIN>开关返回原点，然后再按下
<START>开关。
注意
按下<START>开关后 Head 会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
注意
如果尚未进行过供料器台架识别(在返回原点后，或降下、升起台架后)，在
移动吸取位置前将自动识别供料器台架。识别供料器台架时，由于 Head
会横跨供应装置上方，因此请勿将手、脸等靠近或伸入装置中。
注意
・使用 IFS-NX 时的注意要点
完成元件的核对后，请按＜START＞开关。
核对未完成时，无法开始生产。
详情请参见 IFS-NX 使用说明书。
第 1 部 基本編 第 2 章 生产
2-52
2-8-3-1 生产状态（动作）
按下<START>开关开始生产后，若操作选项的“生产（显示）”选项卡中没有选中“生产中显示设
备画面”选项，则会显示生产状态（动作）。
画面根据“工具”/“操作选项”的“生产(显示)”选项卡上的设置(是否选中“放大显示生产基板数量”)，有
不同的显示。(参见第7章 操作选项)
如果没有勾选，则显示生产状态（放大）的画面。
◇ 通常的生产状态显示画面
◇ 在操作选项的“生产(显示)”选项卡中，选中“放大显示生产基板数量”项时。
第 1 部 基本編 第 2 章 生产
2-53
（1）基板数量
显示基板的实际生产数量/计划生产数量。
计划生产数量：在生产条件中设置的计划生产数量。
实际生产数量：显示实际生产的数量。
z 操作选项的“生产(显示)”选项卡中的“累计基板生产数量”项被选中时，是指实际的基板生产数量
计算起。
z 操作选项的“生产(显示)”选项卡中的“倒计基板生产数量”项被选中时，生产实际数量是指“尚未
生产的数量／计划生产数量”。
（2）贴片点数
平均每一张基板的所有贴片点数。
（3）顺序
目前执行中的贴片顺序（输入顺序或优化顺序）
（4）生产线速度
显示从搬出 1 张基板到搬出下一张基板的时间。
（5）机器速度
显示 1 张基板从搬入机器到该基板搬出机器的时间。
（6）总贴片率（％）
显示机器整体的贴片率。
（7）总吸取率（％）
显示机器整体的吸取率。
（8）无元件次数
元件用完累计次数。
（9）激光错误次数
发生激光识别错误的累计次数。
（10）废弃元件次数
吸取元件后废弃的累计次数。
