第 1 部基本編第 3 章维护 3-34 1 ）左右各 1 根螺旋轴（ XL 规格为个 2 根） 1) 导轴左侧 3 根，右侧 3 根，共 6 根请在①处全面涂上黄油１）线性导轨左右各 2 根，共 4 根 ①请全面地涂抹润滑油。注油项目 3-4-3 传送螺旋轴（轴）实施频度：每月使用工具：毛刷使用润滑油： 6459 润滑油 N 注油项目 3-4-4 传送导轴实施频度：每月使用工具：毛刷使用润滑…

第 1 部基本編第 3 章维护

3-33

LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。

注

意

为防止突然起动造成事故，请切断电源后进行维护作业。

危

险

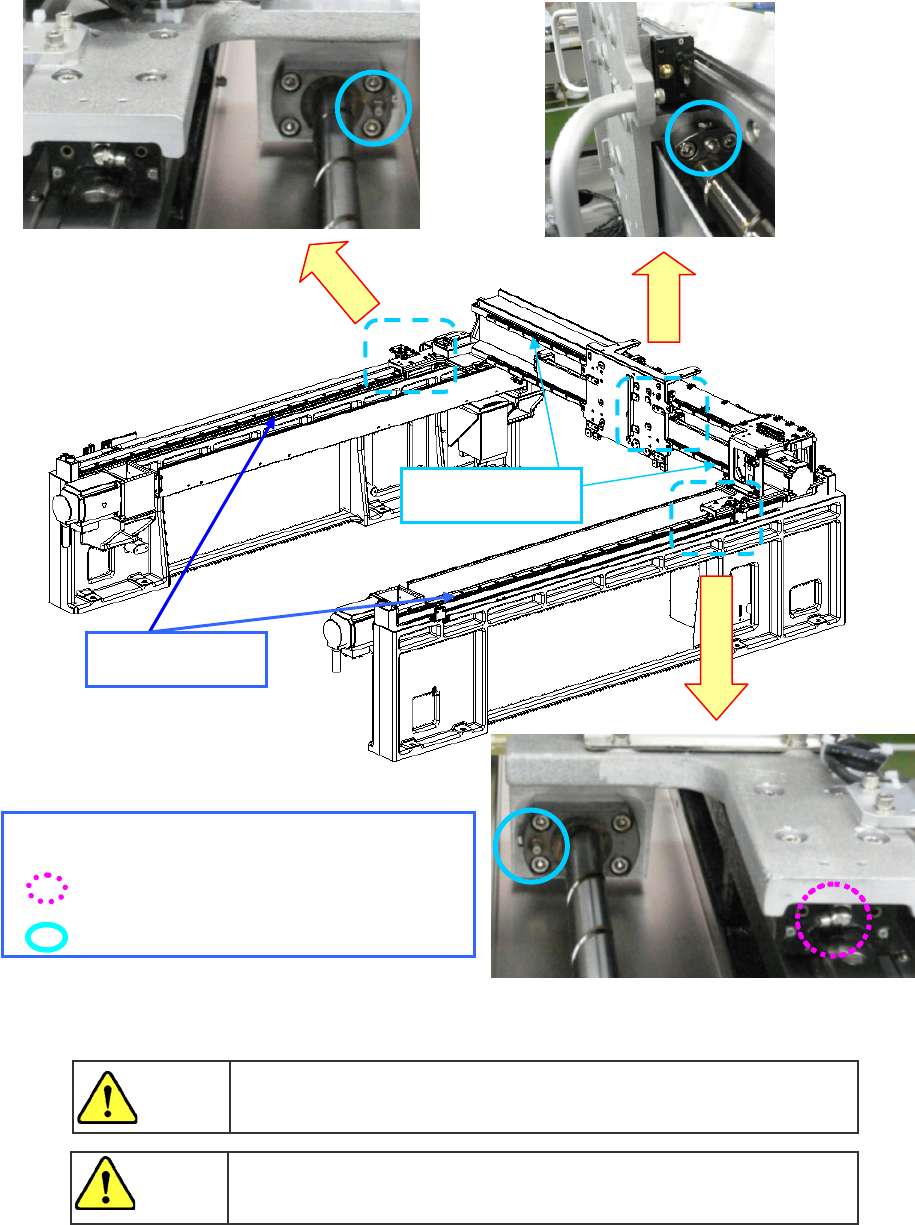

※注油位置

圆圈部位 LM 导轨注油孔

圆圈部位滚珠丝杠注油孔

Ｙ轴直动单元

Ｘ轴直动单元

第 1 部基本編第 3 章维护

3-34

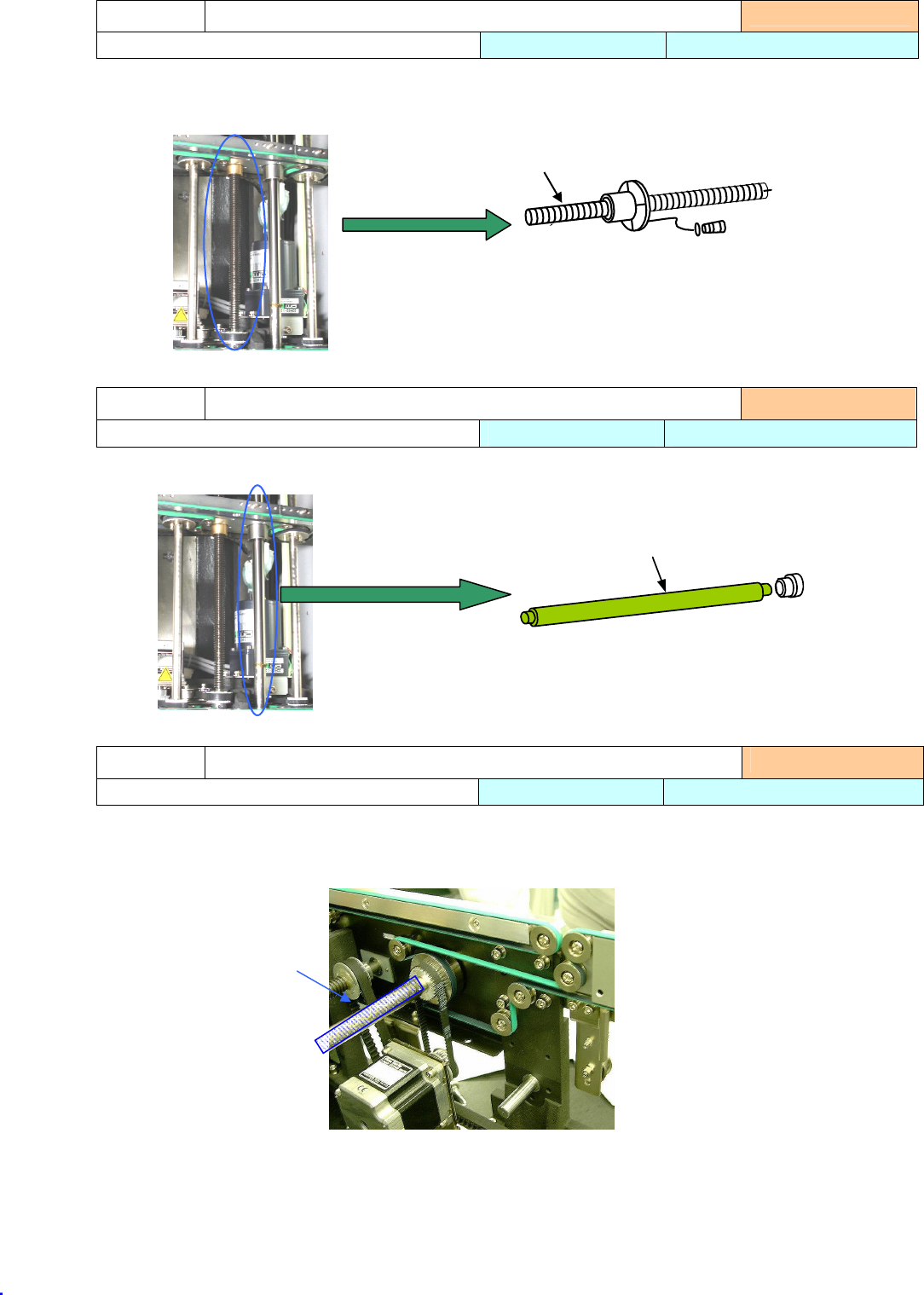

1）左右各 1 根螺旋轴

（XL 规格为个 2 根）

1) 导轴左侧 3 根，右侧 3 根，共 6 根

请在①处全面涂上黄油

１）线性导轨左右各 2 根，共 4 根

①请全面地涂抹润滑油。

注油项目

3-4-3 传送螺旋轴（轴）

实施频度：每月

使用工具：毛刷使用润滑油： 6459 润滑油 N

注油项目

3-4-4 传送导轴

实施频度：每月

使用工具：毛刷使用润滑油： 6459 润滑油 N

注油项目

3-4-5 线性导轨

实施频度：每月

使用工具：毛刷使用润滑油：6459 润滑油 N

①

请在①处全面涂上黄油

①

第 1 部基本編第 3 章维护

3-35

１）请在滑动沟槽部（导向部分）涂上黄油。

<M,L,L-Wide 基板规格>

注油项目

3-4-6 基板挡块部

实施频度：每月

使用工具：毛刷使用润滑油： 6459 润滑油 N
