第 2 部 功能详解编 第 10 章 设备运行信息 10-6 10-4-2 各吸嘴运行信息 通过 AT C 号码对吸嘴运行信息进行管理。 如果调换了 AT C 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。 (1) 显示 从下拉菜单中点击 “ 窗口 (W)”-“ 各吸嘴运行信息 ” ，或从命令按钮中选择 “ 各吸嘴运行信息 ” 后， 可显 示各吸嘴运行信息画面。
第 2 部 功能详解编 第 10 章 设备运行信息
10-5
(3) 比率
在机器运行信息画面内点击“比率”选项卡后，可显示机器运行信息(比率)画面。表内项目如下。
No.
项目 内容
1
吸取率 元件的吸取率(%)
“总吸取数”/(“总吸取数”+“吸取错误次数”)×100(%)
2
贴片率 机器的实际贴片率(%)
“总贴片数”/(“总贴片数”+“贴片错误次数”)×100(%)
3
运行率 机器的运行率(%)
“运转时间”/“电源 ON 时间”×100(%)
4
重试率 100 – 吸取率
(4) 重新设置
点击“重新设置”按钮或点击下拉菜单中的“数据”-“重新设置”后，显示如下信息。
可清除一览中的特定内容或所有内容。
第 2 部 功能详解编 第 10 章 设备运行信息
10-6
10-4-2 各吸嘴运行信息
通过 ATC 号码对吸嘴运行信息进行管理。
如果调换了 ATC 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。

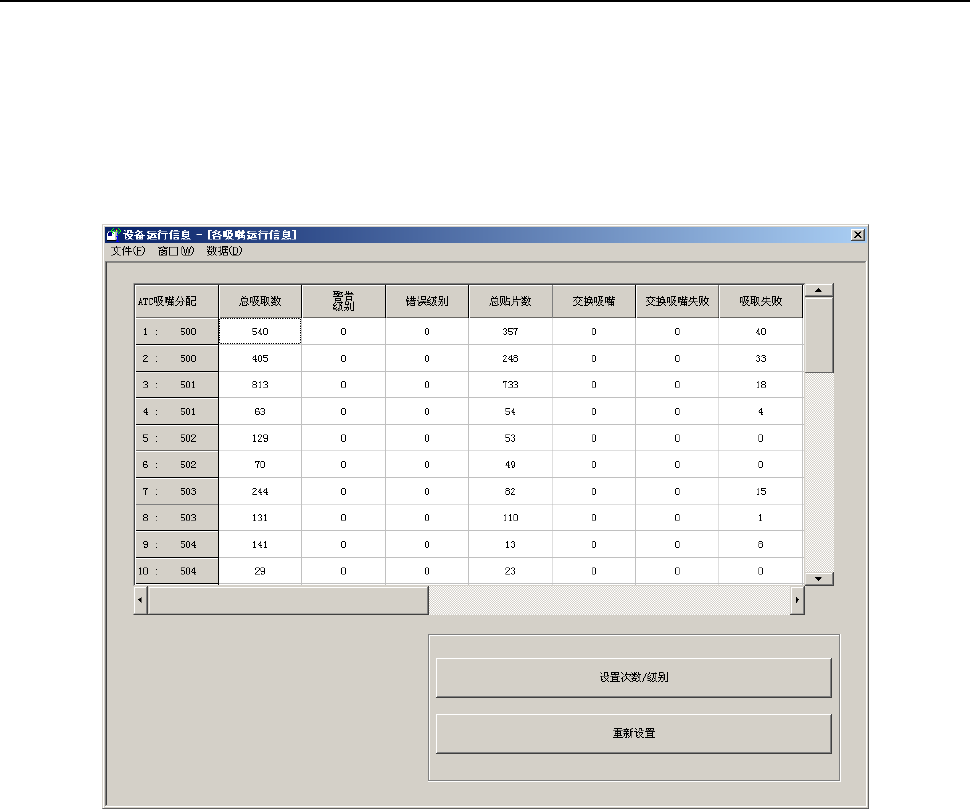

(1) 显示
从下拉菜单中点击“窗口(W)”-“各吸嘴运行信息”，或从命令按钮中选择“各吸嘴运行信息”后，可显
示各吸嘴运行信息画面。
第 2 部 功能详解编 第 10 章 设备运行信息
10-7
1) 列表
在列表中显示各吸嘴的运行次数及相关的数据。
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 警告级别 显示警告级别。
３ 错误级别 显示错误级别。
４ 总贴片数 计算贴片成功的次数。
５ 交换吸嘴 计算吸嘴交换成功的次数。
６ 交换吸嘴失败 计算交换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ 激光识别 计算激光识别错误。
10 芯片站立 计算芯片站立错误。
11 异元件 计算异类元件错误。
12 Vrfy/Sot 计算验证/SOT 检查错误/通用图像元件方向检查错
误。
13 姿势检查 计算姿势检查错误。
14 贴片前检查元件 计算贴片前有无元件的检查错误。
15
图像识别 计算图像识别错误。
16
共面检测 计算共面检测错误。
2）“设置次数/级别”按钮
请参见后述小项。
3）“重新设置”按钮
请参见后述小项。
