第 1 部 基本編 第 3 章 维护 3-44 10 ） 更换切带单元 11 ） 请将切带部分导轨安装到更换用的切带单元上。 0.2 ～ 0.3 27 固定刀 导轨 活动刀 固定刀与导轨之间不 要有间隙 可动刀： 导轨与活动刀之间的缝隙太小时，导轨与刀刃会接触， 出现噪 声、或造成动作不畅。缝隙太大时，会进入带子，造成堵带。
第 1 部 基本編 第 3 章 维护
3-43

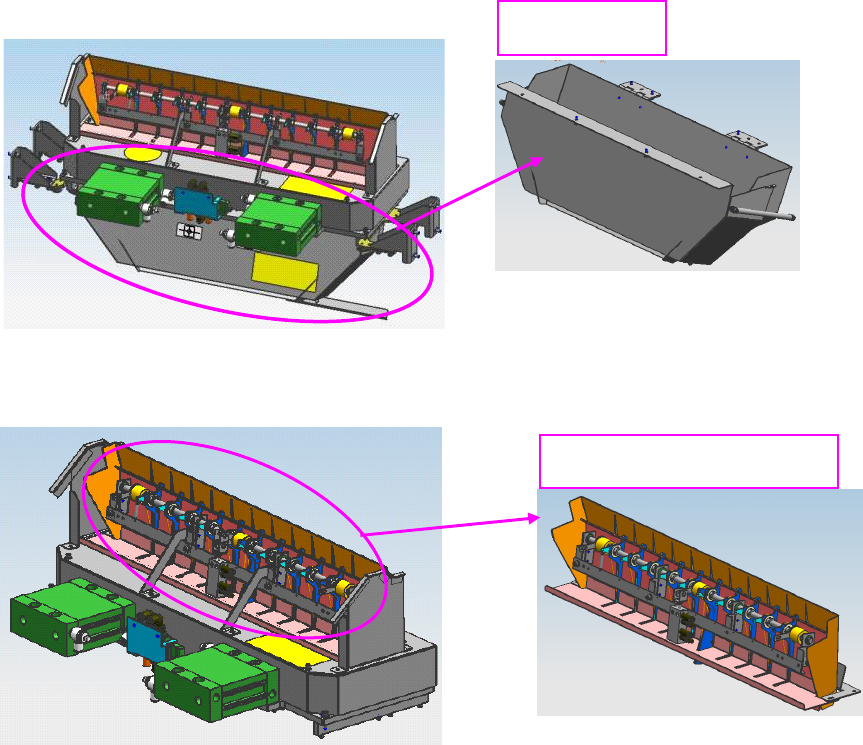

8） 请从切带主机上将下部排出导轨拆下。
9） 请将切带部分导轨从切带主机上拆下。
下部排出导轨
切带部分导轨
第 1 部 基本編 第 3 章 维护
3-44

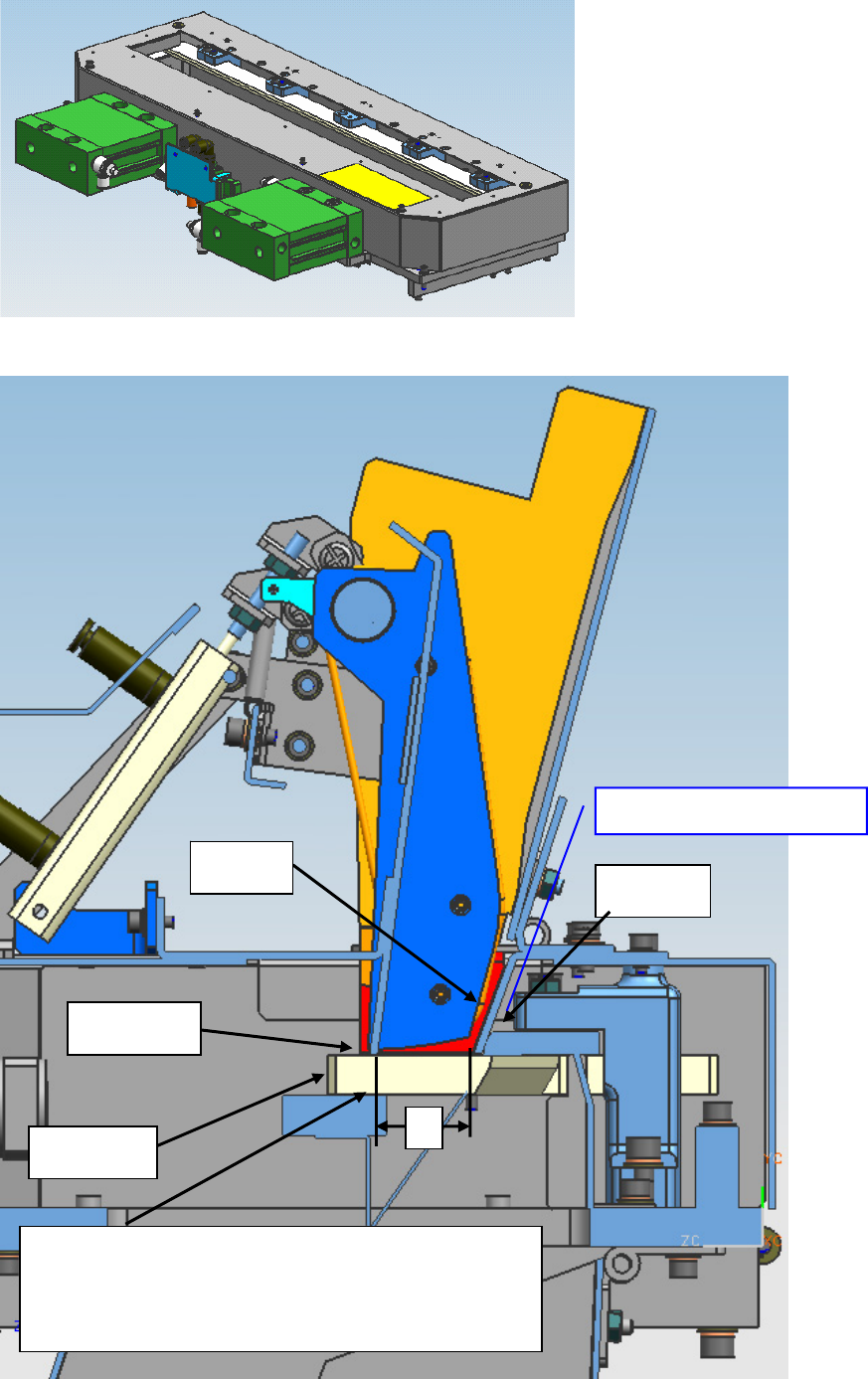

10） 更换切带单元
11） 请将切带部分导轨安装到更换用的切带单元上。
0.2～0.3
27
固定刀
导轨
活动刀
固定刀与导轨之间不要有间隙
可动刀：
导轨与活动刀之间的缝隙太小时，导轨与刀刃会接触，出现噪
声、或造成动作不畅。缝隙太大时，会进入带子，造成堵带。
第 1 部 基本編 第 3 章 维护
3-45
12） 请将下部排出导轨安装到更换用的切带单元上。
13） 请将更换用切带单元安装到装置上。
14） 请将插在汽缸上的气管插头拔下，连接电磁阀与汽缸。另外，请将从装置延伸出来的电缆接头
插在切带单元一端的接口上。
15） 如果时固定台架规格，请安装上部排出导轨。
16） 安装更换用的切带单元后，请将剩余的气管插头插在拆下的切带主机的汽缸的速度控制器部位
上。
<XL 基板规格>
1） 断开装置主体的电源。
2） 属于固定式台架规格时，请卸下上部排出导轨。
3） 请打开切带机组合件的上导轨，以目视确认切带机的刀刃已关闭（如断开装置主体的电源，
切带机刀刃即变成关闭状态）。
（注意）切带机刀刃有切断手的危险，故而绝对不要把手放入导轨内。
4） 确认刀刃已关闭后，请关闭单槽阀，切断对机器主体的空气供给。

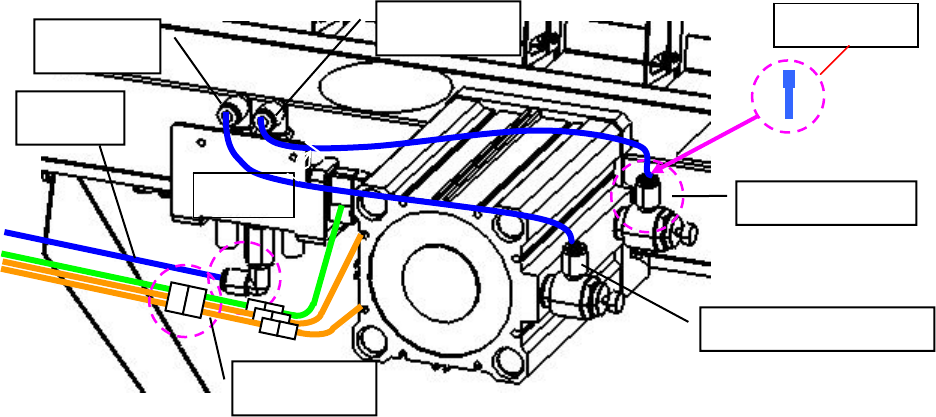

5） 请拔出切带机组合件中气缸速度控制器（OPEN）侧的空气管子，插入塞子（Φ6）。
6） 请拆下电磁阀上连接的空气管子。并且，请拆下连接切带机组合件和主机的电缆连接器。
塞
子
（
Φ6
）
电磁阀
电缆接头
气管
速度控制器（CLOSE）
速度控制器
A 口
B 口
