1 基本编 4 制作生产程序

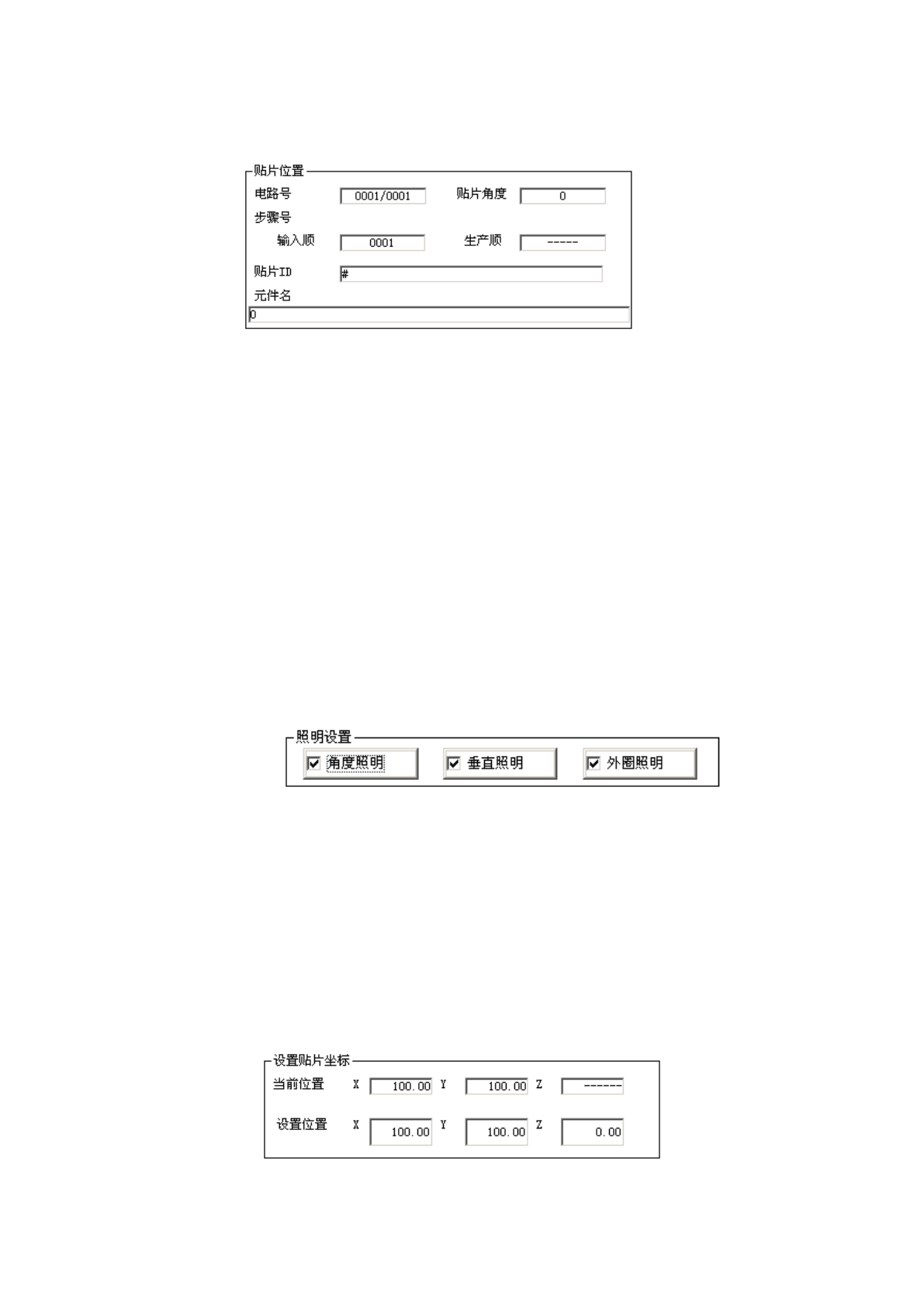

2)
贴片位置
显示当前的贴片位置的信息。
a)
电路号
显示跟踪中的电/电路总数。
b)
贴片角度
显示跟踪中的贴片角度。
)
步骤号
显示输入顺(序)和生产顺(序)。
)
贴片
ID
显示跟踪中的元 ID
)
元件名
显示跟踪中的元件名称。
3)
照明设置
选择要点亮的OCC照明的类型
可选择角度垂直外圈
外圈按钮,仅当设置有「镀锡印刷识别贴片位置校正(选项)时,才会显示。
4)
设置贴片坐标
当前位置是指跟踪中的元件位置的坐标。
元件的 4 及贴片点的中间作为元件位置显示。
CENTER 显示元件的中间。
TOP-L 显示元件的左上角。
TOP-R 显示元件的右上角。
BTM-L 显示元件的左下角。
BTM-R 显示元件的右下角
设置位置是指在生产程序中设置的贴片坐标。
可以手动输入或通过示教变更设置位置的贴片坐标值。
4-257
1 基本编 4 制作生产程序

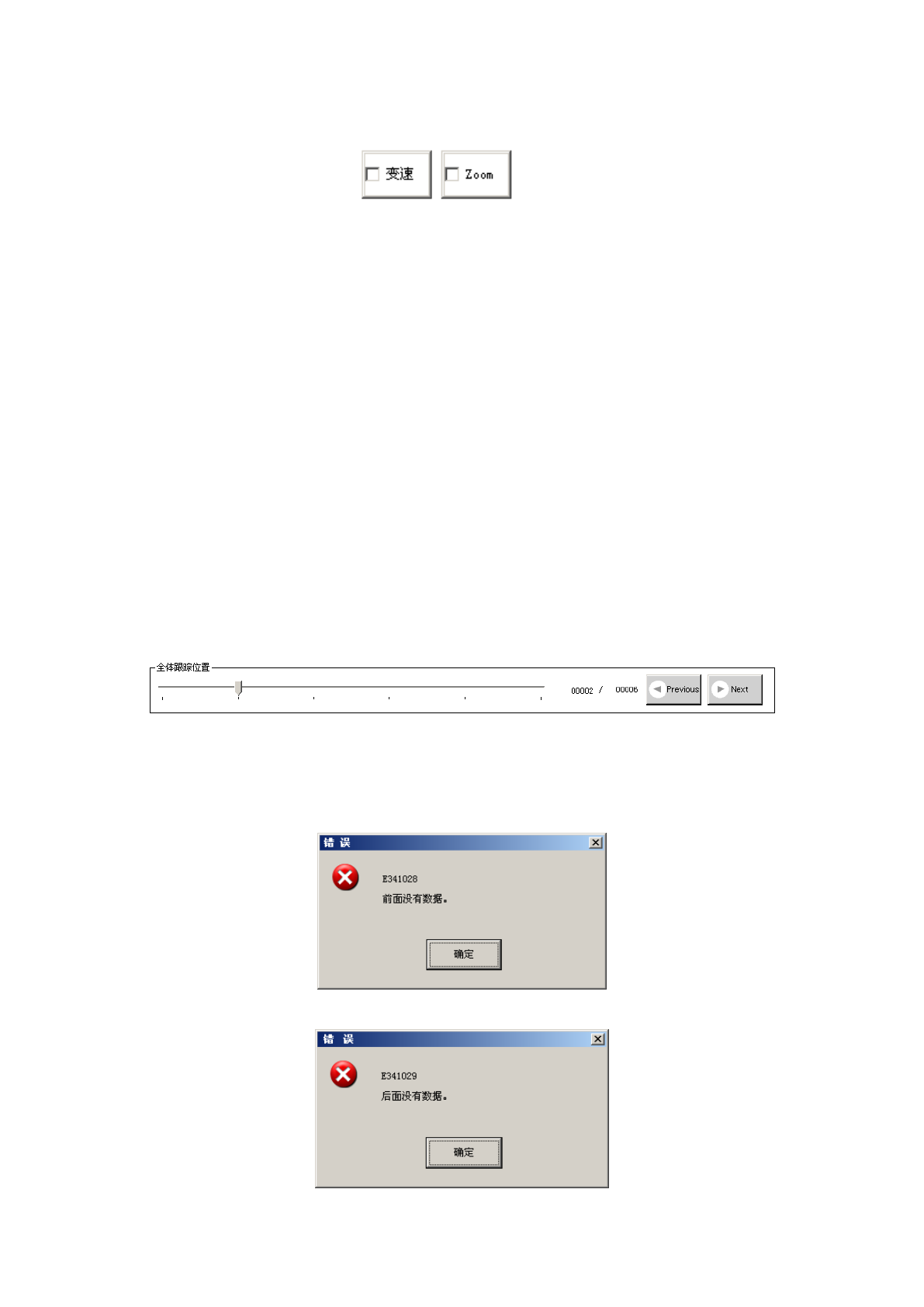

5)
变速
勾选变速的复选框后,示教时通过持续按移动按钮,会加快轴移动速度。
6) Zoom
勾选[Zoom]复选框,当操作选项中设置为示教时进行数字放大选项时,可以放大显示叠加的
像机图像。
元件外形尺寸的长边为 2.26mm 以上时,不论操作选项的设定如何,都不能放大显示。
而且,贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时,也不能放大显示。
可根据元件的外形尺寸,把放大比例切换如下
・勾 大4倍时(在操作选项中必须设置为使用 4 倍放大)
长边尺寸为 2.251.11mm 时,放大 2 倍显示。
长边尺寸为 1.100.01mm 时,放大 4 倍显示。
・未勾 放大4倍时:
长边尺寸为 2.250.01mm 时,放大 2 倍显示。
7)
确定/取消
在手动输入或通过示教变更坐标值后,此项才有效。
按下
确定
按钮时,XY 坐标会被应用到贴片数据中。
如果不需要应用变更的数值,请按下
取消
按钮。
按下
取消
按钮时,如果在示教中坐标已经移动时,会返回原来的设定位置。
8)
全体跟踪位置
跟踪位置会随着进度逐个前进。在停止时,可以通过自由地移动滑动条返回到前面、推进到后面。
另外,按“Previous”按钮会返回到前一个贴片点,按“Next按钮或<START>开关会移动到下一个
贴片点。
当向前面的点移动,但是前面已经没有数据时,会显示如下提示信息。
当向下一点移动,但是后面已经没有数据时,会显示如下对话框。
4-258
1 基本编 4 制作生产程序
(4)
跟踪时的操作
执行时可使用以下开关/钮来控制动作。
操作面板
画面
跟踪开始
<START>
开关
执行
按钮
跟踪停止
<STOP>
开关
移动到前一点
“Previous”
按钮
移动到下一点
<START>
开关
“Next”
按钮
结束
在停止时按
<STOP>
开关
在停止时按
取消
按钮
通过上述的操作结束后,显示如下提示信息。
(5)
显示叠加画面
在执行时,每一贴片点都会在叠加画面中显示适合元件尺寸的元件框。
如果元件很大,则不显示元件框,而会使用摄像机依次显示元件的 4 角及中心位置。
如下表所示,元件尺寸不同,显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸
元件的四角
元件的中心
短边 4.5mm 以下的元
在画面中的窗口框里显示。设定了角度
的贴片点通过窗口框本身的旋转来显
示。
十字线的中心
上述元件以外的元件
(大型元件)
分别按照
[TOP-L]
[TOP-R]
[BTM-R]
[BTM-L]的顺序移动到四角坐标上。设定
了角度的贴片点移动到四角旋转过的坐
标上。
四角移动后,最后移动到显示
[CENTER]的中心。
(6)
跟踪时的坐标示教
如果跟踪的坐标与实际不同时,通过在触摸屏的叠加画面上触摸,可进行示教。可上下左右、斜
8 方向移动。移动速度可低速中速 高速按钮进行切换。
“ENTER按钮,即可取得当前位置的坐标,反映到生产程序数据里。
显示元件的中心及元件的四角的框。
