第2部 功能 详解编 第7章 操作选项 7-3 7-2 示教 设置示教处理的操作选项。
第2部 功能详解编 第7章 操作选项
7-2
序号 操作选项群 可设置项目
4 生产（运行)
同时交换吸嘴
安装吸嘴时进行方向检测
安装吸嘴时，取得吸嘴高度
校正吸取位置（激光）
有无元件检查中发生真空错误时不贴片
贴片以后，检查元件释放
优先 BOC 标记识别
贴片前识别基准领域标记
检查激光面接触
不检查基板输入/输出传感器
测量贴片基板面高度
贴片之前运行贴片基板高度测量
图像识别后运行助焊剂涂敷装置
贴片后实施元件高度检查
5 生产（暂停）
发生无元件时暂停
发生错误时暂停
元件掉落时暂停
无元件暂停后，重新运行时测量元件高度
无元件暂停后，重新运行时验证元件
无元件暂停后，重新运行时进行 SOT/通用图像元件方向检查
暂停对话框中显示[补充元件]按钮
发生识别错误时暂停
无元件暂停后，重新运行时跟踪吸取
吸着追尾对象供給装置
吸取/贴片监视器（配置显示器）发生有无元件错误时暂时停止
吸取/贴片监视器（配置显示器）发生摄像错误时暂时停止
6 生产（检查）
只进行平行性（引脚）检查
检查平行性（引脚）和共面性
暂停 (共面性检测发生错误时)
不检查贴片状态 （不检查，直接贴片）
废弃元件 (共面性检测发生错误时)
不要输出 (输出共面检测的详细情报)
只输出电极出错信息 (输出共面检测的详细情报)
输出全部电极信息 (输出共面检测的详细情报)
7 生产（选项）
使用陶瓷基板
放回吸嘴时不检查其姿势
发生无元件时抑制该送料器的其他元件的吸取
8 使用单元
检查芯片站立
检查异元件
检查元件姿势
检查吸取位置偏差
检查吸嘴凸出
一起送料
执行 MTC 元件检查
不间断运行
不间断运行 (MTC)
不间断运行 (MTS)
不间断运行 (DTS)
交替
交替 (MTC)
交替 (MTS)
第2部 功能详解编 第7章 操作选项
7-3

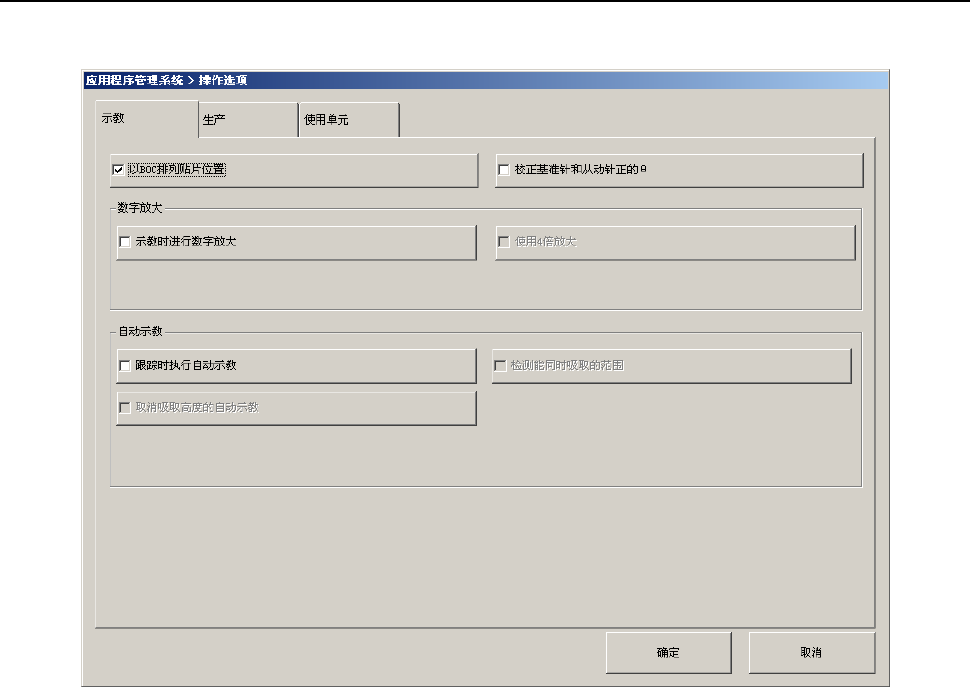

7-2 示教
设置示教处理的操作选项。
第2部 功能详解编 第7章 操作选项
7-4
内容
序
号
项目
状态 动作及详细内容
对于数据编辑等示教贴片位置时，是否要执行 BOC 校
准(执行 BOC 标记识别、内部校正)进行设置。
通常为选中状态(设置为“进行”)。
1
以 BOC 排列贴片位置
示教贴片位置时，移动到 BOC 校正后的坐标。
获取值后，执行逆向校正。
因此，可对基板示教正确的贴片位置坐标。
对是否要根据基准针与从动针之间的倾斜度进行贴片
位置加以校正进行设置。
2
校正基准针和从动针的
θ
若基板数据的定位方式为孔基准时，可根据基准
针和从动针之间的倾斜度校正贴片位置。
※注
设置在跟踪示教时是否使用 WINDOW 键进行数字放大
功能。
3
示教时进行数字放大
示教中使用 WINDOW 键进行数字放大。
设置「示教时进行数字放大」后，再设置是否要放大４
倍。
4
数字放大
使用 4 倍放大
数字放大 4 倍显示。
设置是否在吸取跟踪中执行自动示教。
※此项设置在生产时执行吸取跟踪时有效。不影响程序
编辑时调出的自动示教。
5
跟踪时执行自动示教
在吸取跟踪时自动示教。
在选中「跟踪时执行自动示教」的情况下，可以设置检
查可同时吸取的范围。
6
检测能同时吸取的范围
检查可同时吸取的范围。
在选中「跟踪时执行自动示教」的情况下，设置是否执
行自动示教吸取高度 Z 坐标 。
7
自动示教
取消吸取高度的自动示教
在自动示教中不执行 Z 坐标的示教。
※注：在机器设置中只有正确地输入基准针和从动针的坐标，才能准确地进行校正。
