(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。但不受机器设置的“使用单元”设置的影
响。（不使用的单元也可以选择）
在 KE-3010，不显示[右 OCC]按钮。
(3) 控制项目
通过单选按钮选择控制项目。

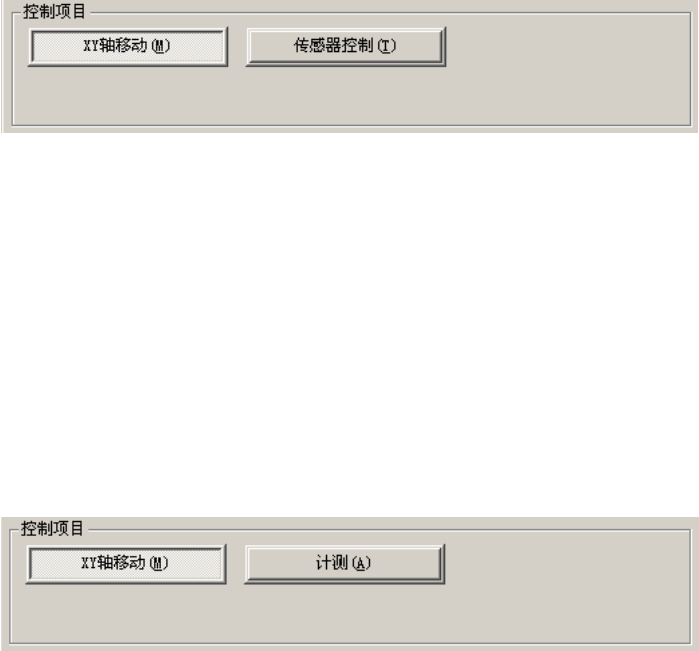

选择不同的控制单元，按钮的显示也会有所不同。
1) OCC（左右共通）
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・
拖动滑块调节光量。
按方向键、“Page Up”键、或“Page Down”键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・
选中控制项目中的“垂直照明控制”后，选择“ON(O)”按钮、“OFF(F)”按钮、“ON/OFF(/)”按
钮，或“F3”键、“F4”键、“F5”键进行控制。
・
结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
第 2 部 功能详解编 第 9 章 手动控制
9-12
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
未设定选项时，不能选择。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择“正(P)”按钮、“反(N)”按钮、“正/反(S)”按钮，或“F3”键、
“F4”键、“F5”键进行控制。
2)BMR（坏板标记读入器）
a)XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b)传感器控制
控制 BMR 传感器 ON、OFF 状态。
选中控制项目中的“传感器控制”后，选择“ON(O)”按钮、“OFF(F)”按钮、“ON/OFF(/)”按钮，或“F3”
键、“F4”键、“F5”键控制。
3)HMS
a) XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b) 计测
测量高度。
·选中控制项目中的“计测”后，选择“执行(E)”按钮，或按下“F3”键控制。
·结束控制后，画面显示最新的计测结果。
第 2 部 功能详解编 第 9 章 手动控制
9-13
9-4-3 激光／传感器控制
从下拉菜单中选择“Head(D)”-“激光／传感器控制(L)”或选择命令按钮的“激光／传感器控制”，显示如下
的激光／传感器控制画面。
(1) 状态/计测结果
在“9-4-3-10 状态显示、计测结果”中作详细介绍。
(2) 控制 Head 吸嘴选择
点击单选按钮，选择控制对象 Head。
不受机器设置的“使用单元”设置的影响。
在 KE-3010，不显示[R-Head]按钮。
选择 R-Head 时，控制项目及状态、计测结果区域会有变化。
KE-3020V 及 KE-3020VR 上显示的内容不同。
