第 1 部 基本編 第 2 章 生产
2-73
No
项目 内容
1
供应位置
显示元件的供应位置。
如果是 ETF8D、管状供料器，则在括号内显示通道号。
2
元件名 显示供给的元件的名称。
3
总吸取数 该供应装置进行了吸取动作的次数。
（吸取数 + 吸取错误）
4
吸取数 该供应装置吸取成功的元件数。
5
贴片数 该供应装置吸取贴片的元件数。
6
元件损失
显示供应装置中损失的元件数。
如果变更了元件数据的重试次数时，则无法正确计算元件损失。
必须清除生产管理信息。
元件损失＝总吸取次数―重试×（元件数据的重试次数＋1）－贴片数
7
吸取错误 相应的供应装置中吸取失败的次数。
8
无元件
该供应装置发生元件用完的次数。
供料器的“无元件”与下述“重试”意义相同，设定了剩余数量时，
为“重试超次+剩余数量变为 0 的次数”。
9
重试
该供应装置重试超次错误的发生次数。
（按照在元件数据的“重试次数”设定的次数进行吸取，未能吸取时，计
数累加“1”。
10
LA 识别 相应的供应装置中由于 LA 识别重试超过限度发生的错误次数。
11
图像识别 相应的供应装置中由于图像识别发生的错误次数。
12
引脚弯曲 元件识别中判定为引脚弯曲的次数。
13
异元件 检出异元件的次数。
14
Vrfy/Sot
被判断为验证错误或 SOT 错误、元件方向错误的次数。
15
芯片站立 该供应装置吸取的元件被判定为芯片站立的次数。
16
共面 共面中判定为引脚悬浮的、球高度错误的元件数。
17
其他 判定为其他错误 (元件掉落等)的次数。
z 另外，各项目的合计显示于最上面第 2 行。
第 1 部 基本編 第 2 章 生产
2-74

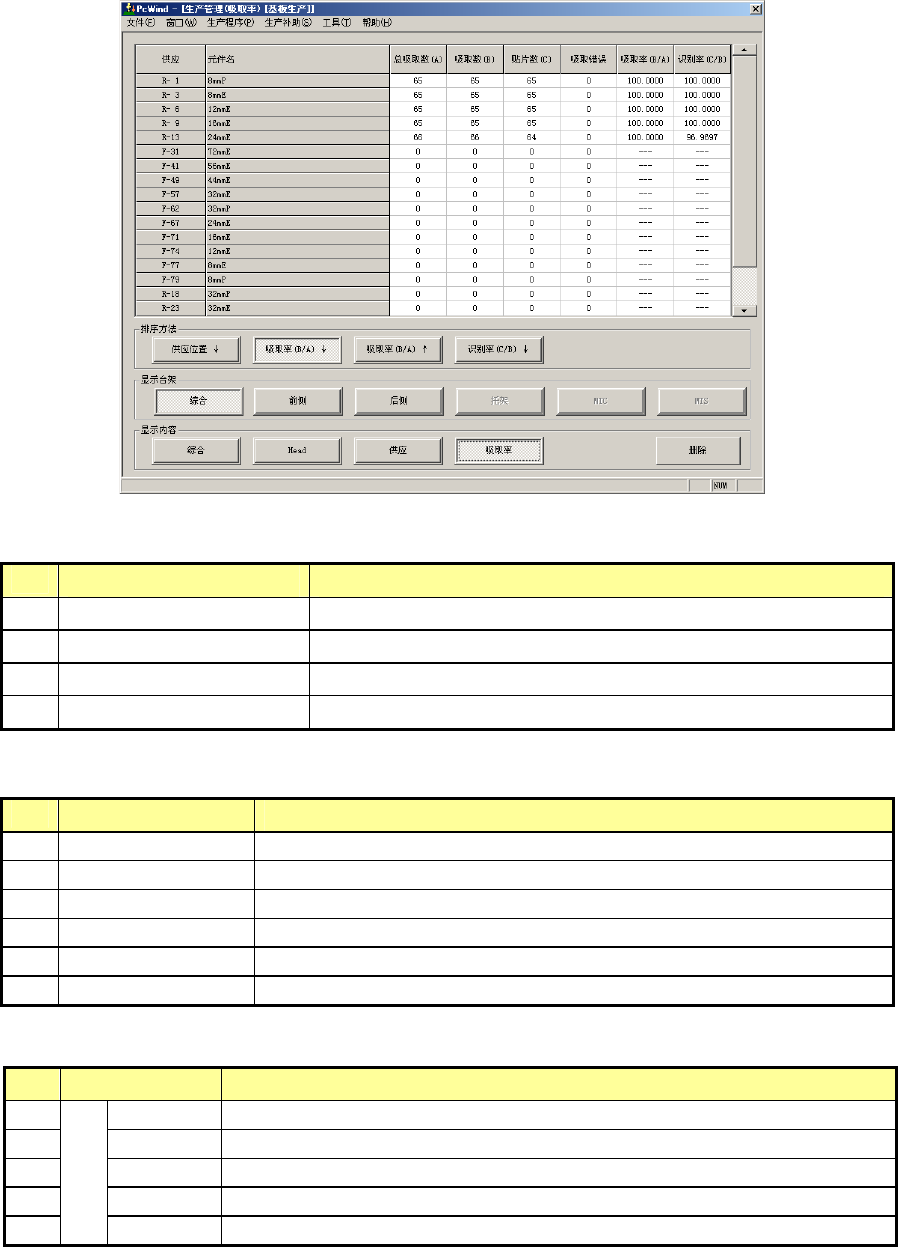

4)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。
◇画面通常以“最差吸取率”顺序显示。
排序方法：选择列表排序方法。

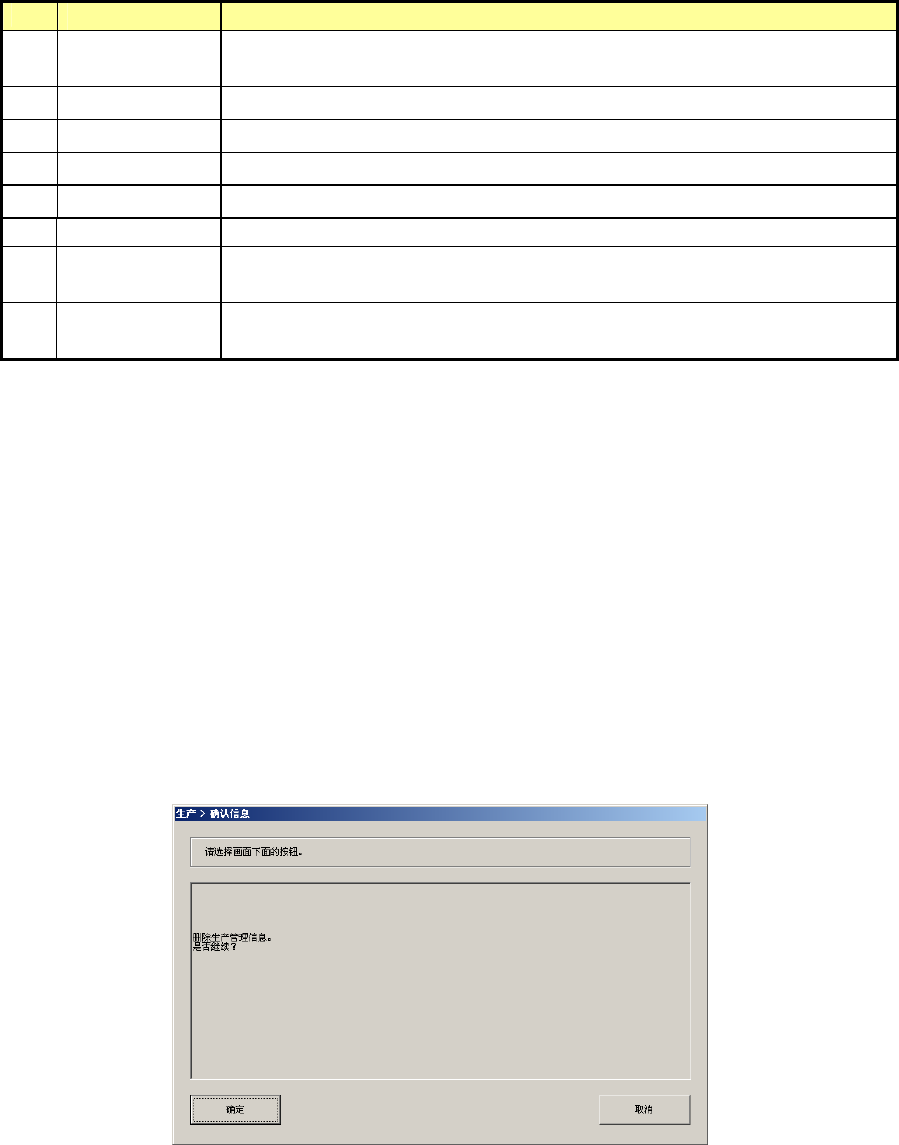

No.
项目 内容
1
供给位置↓ 按供应位置的升序显示。
2
吸取率（B/A）↓ 按吸取率的最差顺序显示。
3
吸取率（B/A）↑ 按吸取率的最佳顺序显示。
4
识别率（C/B）↓ 按识别率的最差顺序显示。
显示台架：选择列表显示的有元件的供料器台架。
No
项目 内容
1
综合 显示设置在前面、后面的所有元件。
2
前面 只显示设置在前面的元件。
3
后面 只显示设置在后面的元件。
4
托架(或 DTS) 只显示设置在托架、DTS 上的元件。
5 MTC
只显示设置在 MTC 的元件。
6 MTS
只显示设置在 MTS 的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目 内容
1
综合 显示综合管理信息。
2 Head
显示每 1 个 Head 的生产管理信息。
3
供应 显示每 1 个供应位置的生产管理信息。
4
吸取率 显示每 1 个供应位置的吸取率排序。
5
显
示
内
容
删除 删除生产管理信息。
第 1 部 基本編 第 2 章 生产
2-75
No.
项目 内容
1
供应位置
显示每个供应位置。
如果是 ETF8D、管状供料器，则在括号内显示通道号。
2 元件名 显示元件名称。
3 总吸取数（A） 吸取数 ＋ 吸取错误数
4 吸取数（B） 吸取成功的元件数。
5 贴片数（C） 贴片成功的元件数。
6
吸取错误 吸取失败的次数。
7
吸取率（B/A） 吸取成功的比例。
吸取率 = 吸取数 / （吸取数 ＋ 吸取错误数）
8
识别率（C/B） 吸取成功的元件识别率。
识别率 = 贴片数 / 吸取数
●数据的更新
◆ 生产中（生产动作中）：
生产中数据不更新。如按下各按钮或刷新画面，则数据被更新。
◆ 生产暂停中：
数据被自动更新。
(4) 生产管理信息的管理
1)删除
要删除生产管理信息，请选择“显示内容”中的“删除”。
显示确认删除生产条件的对话框。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
2)生产管理信息的保存
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
