第2部 功能 详解编 第8章 机器设置 8-59 3) 坏板标记读入器示教过程中，按下 <STOP> 开关时，会显示如下提示画面。 按下 “ 是 ” 按钮为中断处理。按下 “ 否 ” 按钮为继续执行处理。
第2部 功能详解编 第8章 机器设置
8-58

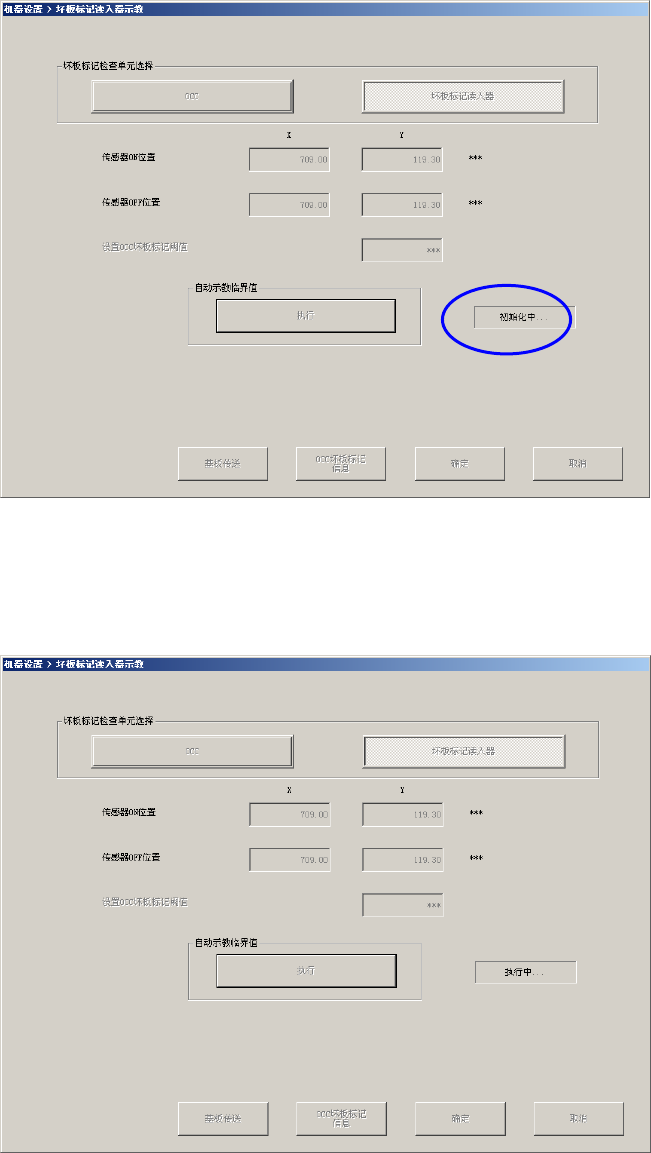

(4) 执行动作(坏板标记读入器)
1) 选择执行后，会在下图的坏版标记读入器示教的自动示教临界值的状态里显示“初始化中”
信息，坏版标记读入器被初始化。
2) 之后，在下图的坏版标记读入器示教的自动示教临界值的状态里显示“执行中”信息，执行
自动测量。
第2部 功能详解编 第8章 机器设置
8-59
3) 坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下“是”按钮为中断处理。按下“否”按钮为继续执行处理。
第2部 功能详解编 第8章 机器设置
8-60
8-4-14 设置叠加画面
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
选择叠加画面设置后，会显示如下画面。
(1) 设置项目
No. 项目 设置内容
亮度 按下“+”后亮度变强，按下“-”后亮度变弱。
对比度 按下“+”后对比度变强，按下“-”后对比度变弱。
1 叠加画面的设置
VRAM 偏移量 对摄像机的图像领域内在 VRAM 的 Y 方向的偏
离线数进行设置。
(2) 设定方法
直接从键盘输入。
