第 1 部 基本编 第 4 章 制作生产程序
5) 元件形状

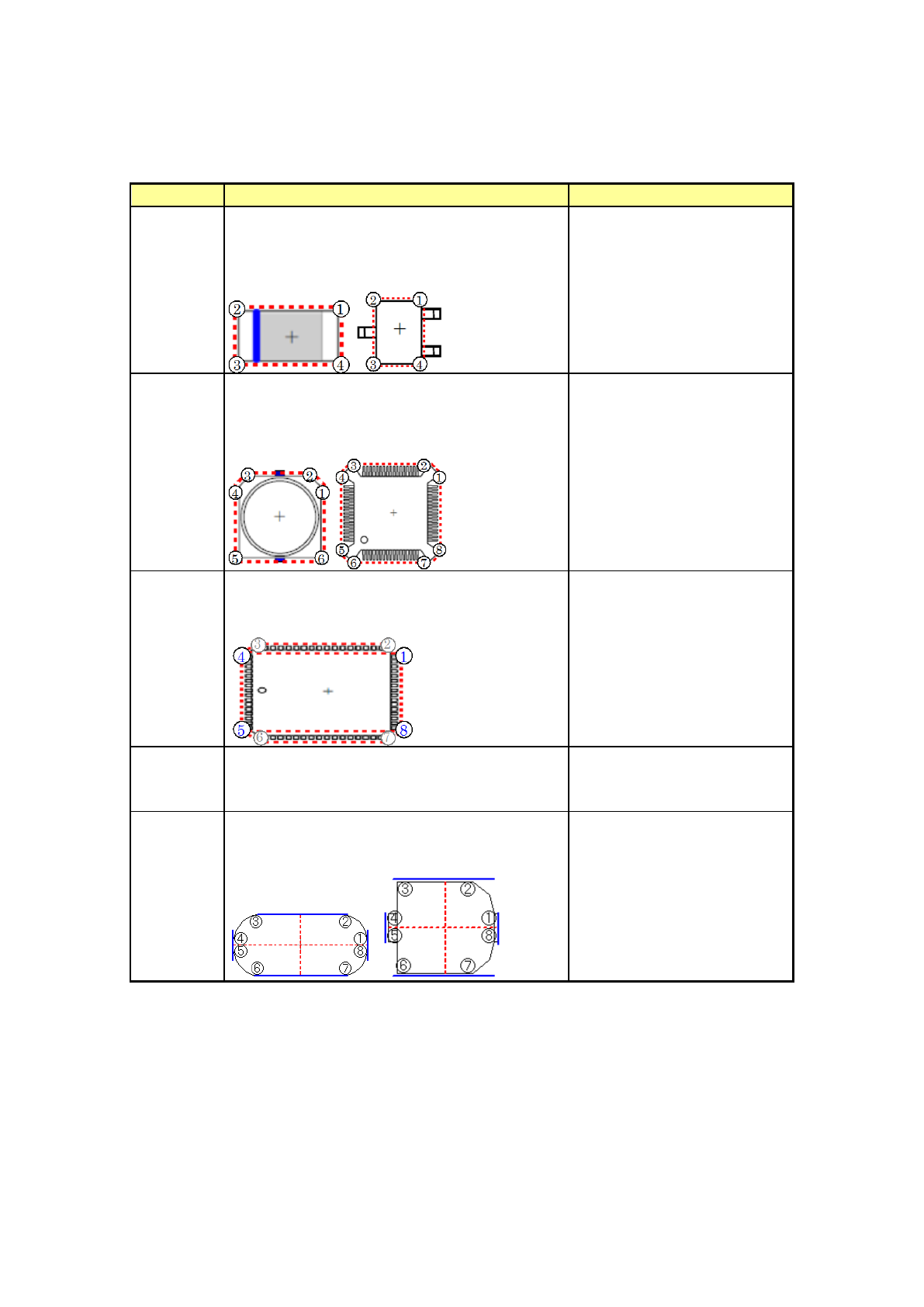

可以指定供激光识别用的元件形状。主要用途如下:
元件形状
动作
用途
无缺角
根据测量数据检测出
4 个顶点,进行位置偏差、
角度偏差的计算、校正,并进行贴片。
对于无缺角,近似四边形形状的元件,可设置此
种元件形状。
芯片、圆筒形芯片、
SOT
、
QFN、
微调电容器、单向连接器、双
向连接器、
Z 引脚连接器、其
他元件
有缺角
根据测量数据检测出
5
~
8
个顶点,进行位置偏
差、角度偏差的计算、校正,并进行贴片。
元件中只要有 1 个缺角,以及 QFP 等在激光测
量位置有引脚的元件,可设置此种元件形状。
铝电解电容、
GaAsFET
、
SOP、
HSOP 、 SOJ 、 QFP 、
FQFP(BQFP) 、 TSOP 、
TSOP2、BGA、网络电阻、J
引脚插座、单向连接器、鸥翼
式插座、带减震器的插座
PLCC
根据测量数据检测出
8
个顶点,使用其中
4
个
点进行位置偏差、角度偏差的计算、校正,并进
行贴片。是 PLCC 专用的元件形状。
PLCC
圆筒
根据测量数据进行吸取角度的位置偏差计算、校
正,并进行贴片。
用于没有角的圆筒元件等。在
此种情况下,忽略角度(忽略
极性),仅求得元件的中心。
灵活
从测量数据中抽出在
X
、
Y
方向上能构成元件最
小宽度的附近 8 个点,计算·校正位置偏差、角
度偏差后,进行贴片。
用于使用
“
无缺角
”
、
“
有缺角
”
、
“PLCC” 进行识别时发生激光
识别错误 93(形状识别错误)
的多角形元件等。
与其他元件形状相比使用数据
量少,因此精度稍差,但可以
测量更多种类的元件。
4-69

第 1 部 基本编 第 4 章 制作生产程序
元件形状
动作
用途

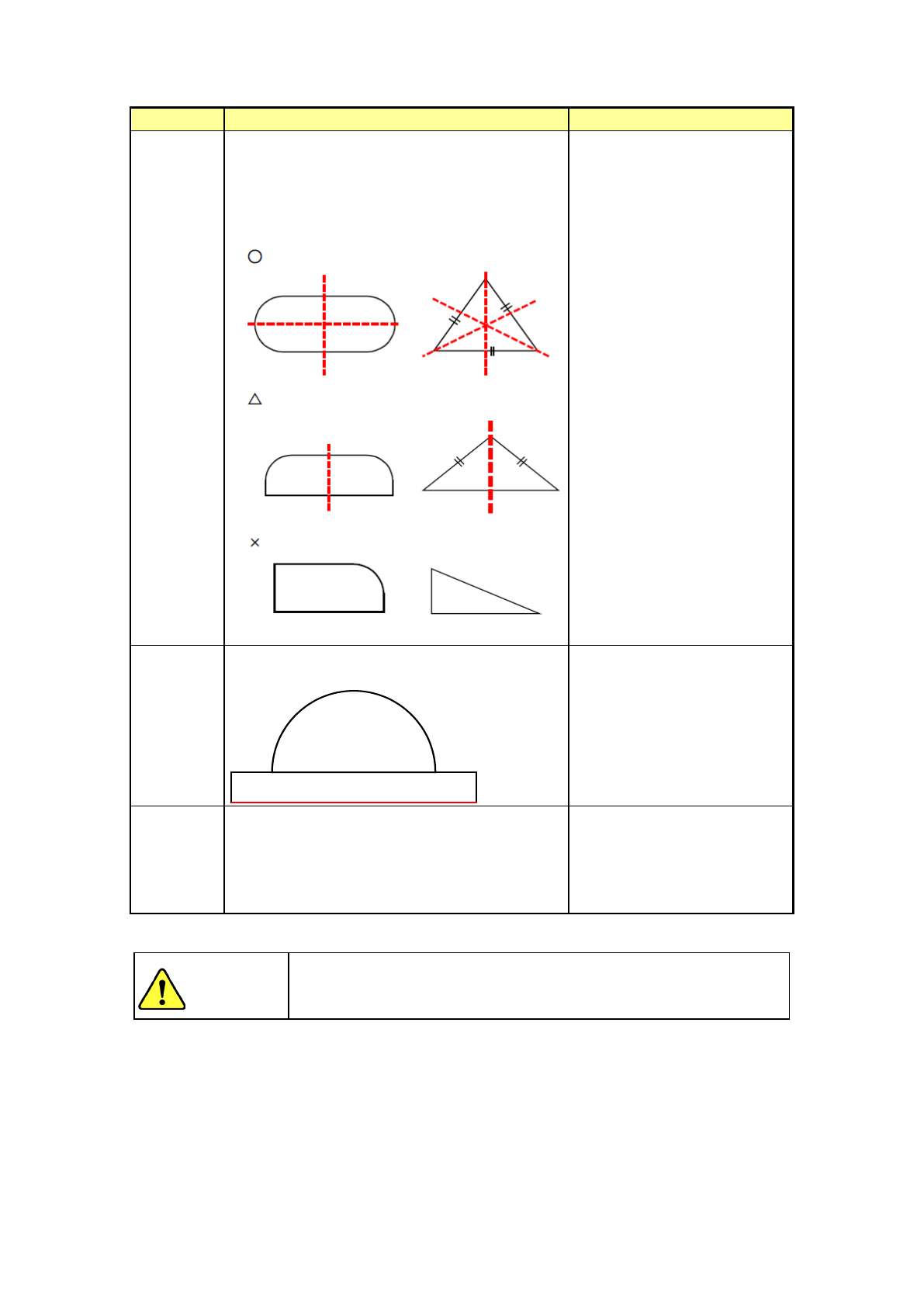

灵活
2
从测量结果检测出元件的左右对称的轴,获取从
该轴至元件中心坐标偏移量,以及角度偏移量,
进行贴片补偿处理。元件尺寸就是,根据经上述
计算测量的角度偏移量,以实际元件角度 0°测
量结果为基础,判定的最大幅度 X・Y。
若是具有多个对称轴的元件
时,为了能够正确获取元件的
中心坐标,该形状为非常有效
(例:左图中「○」元件)。
此外,只有 1 根对称轴时,因
不能正确取得元件 Y 方向的
中心坐标,所以有可能发生贴
片偏移 (例:左图「△」元件)
。
但是,因此种偏移量具有可再
现性,可以输入贴片偏移进行
使用。
元件没有对称性时,该形状无
效 (例:左图中「×」元件)。
灵活
3
使用元件最小幅宽附近的数据计算
XY 宽、偏移
量。取得元件 X 方向 1 边的倾斜角度。
异形元件
可识别很多的异形元件,但元
件的上下边带有弧形时,角度
偏移值会不稳定 (因为在获取
角度时,只能使用 1 边)。
不设置
根据吸取姿势按贴片角度转动并贴片。
用于激光定心不稳定的元件
(超出规格的极薄的元件)。此 时
不进行定心而直接进行贴片。
因此贴片位置受吸取位置影
响。
注意
元件形状的初始值根据元件种类而定。一般情况下,如果改变算法会
导致错误发生率增大。因此除特殊情况外,请绝对不要变更。
4-70

第 1 部 基本编 第 4 章 制作生产程序
6) 运算 ※仅 KE-3020VR
可指定用于 FMLA 激光识别的算法。主要用途如下。
运算
动 作
用 途
1
找出影子宽度为最小的边(第 1 个最小影子 A),
再从检测出的最小宽度的边开始旋转 +90 度,
检测出最小宽度(第 2 个最小影子 B),进行位
置偏差、角度偏差的校正并贴片。
芯片元件
2
找出影子宽度为最小的边(第 1 个最小影子 A),
再从检测出的最小宽度的边开始向+方向一边进
行激光校准,一边旋转,检测出最小宽度(第 2
个最小影子 B),进行位置偏差、角度偏差的校
正并贴片。
SOP 等有引脚的元件
3
检测出保持吸取姿势的影子(第 1 个最小影子 A),
再从检测出的边开始旋转 +90 度,检测出最小
宽度(第 2 个最小影子 B
),进行位置偏差、角
度偏差的校正并贴片。
用于没有角的圆筒元件等。在
此种情况下,忽略角度(忽略
极性),仅求得元件的中心。
0
根据吸取姿势按贴片角度转动并贴片。
用于激光定中心不稳定的元
件(超出规格的极薄的元件)。
此时不进行定中心而直接进
行贴片。因此贴片位置会受吸
取位置影响。
注意
算法是根据元件类型决定初始值的。
通常,变更会使错误发生率提高。
除非是特殊情况,切勿进行变更。
7) 预旋转 ※仅 KE-3020VR
对吸取的激光识别元件,在定心前要旋转多少角度(预旋转角度)进行设置。
外形尺寸初始输入时将设置默认值。
当外形尺寸变更时,则不设置默认值。
初始值设置为 30°。
变更后,定心的稳定性会发生变化(在大部分情况下,定心会变得不稳定)。
由于会影响贴片精
度,除非得到 JUKI 的指示,切勿进行变更。
8)吸嘴显示
显示吸嘴图像、吸嘴外形尺寸、适用元件尺寸。
注意
