第2部 功能详解编 第8章 机器设置
8-28

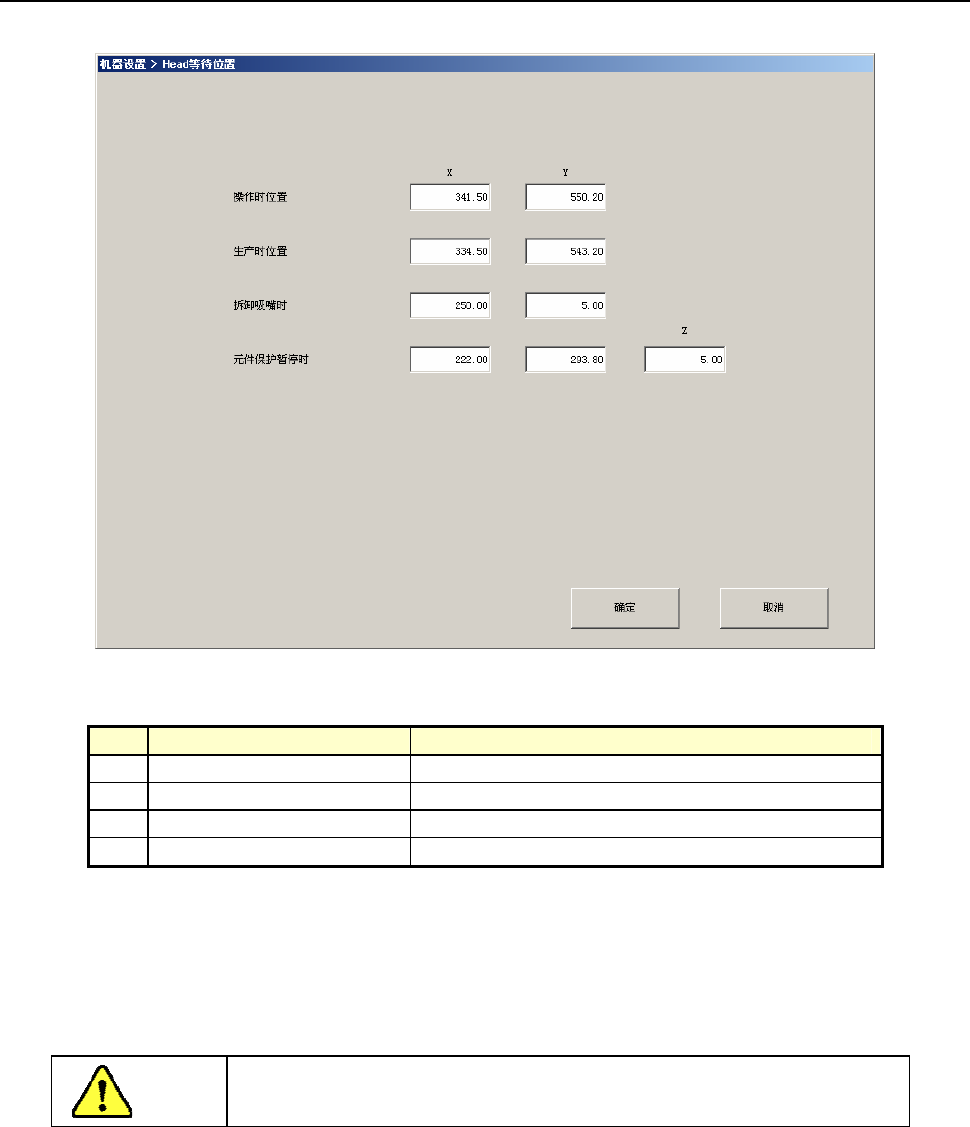

8-4-7 Head等待位置
选择 Head 等待位置后，会显示如下 Head 等待位置设置画面。
(1) 设置项目
No. 项目 设置内容
1 操作时位置 X,Y位置
2 生产时位置 X,Y位置
3 拆卸吸嘴时 X,Y位置
4 元件保护暂停时 X,Y,Z位置
(2) 设置方法
1) 直接从键盘分别输入 XYZ。
2) 使用功能栏的示教画面输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
第2部 功能详解编 第8章 机器设置
8-29

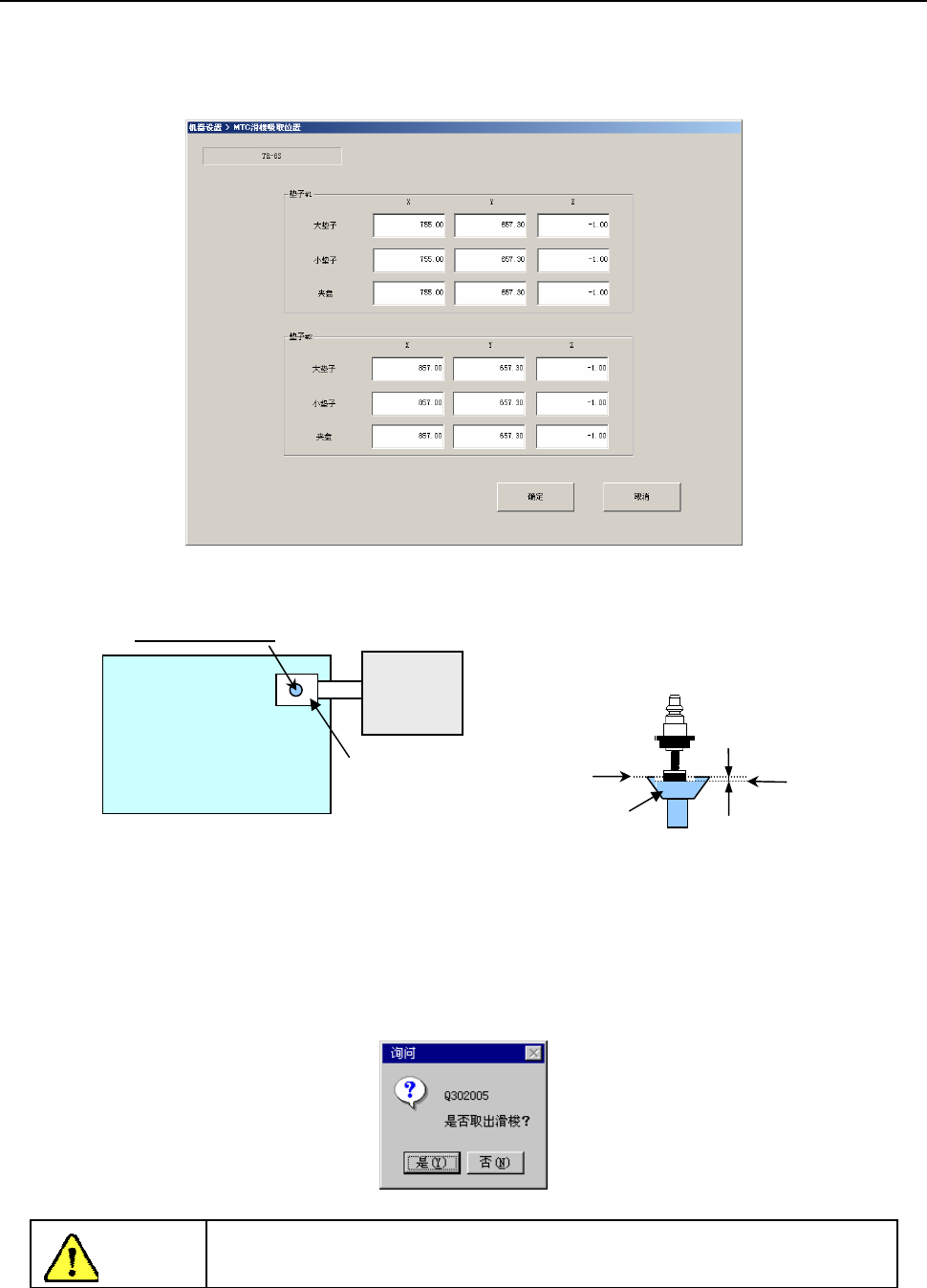

8-4-8 MTC滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y要用摄像头进行示教。Z，在右Head安装508C吸嘴，对吸嘴底面接触到MTC侧滑梭的吸
取垫子表面的高度进行示教。
选择MTC滑梭吸取位置后，可显示下列MTC滑梭吸取位置设置画面。
(1) 设置项目
①XY：示教垫子的中心 ②Z：
(2) 设置方法
通过示教或使用键盘进行设置。
输入光标在X或Y上时可示教XY值，当输入光标在Z上时，可示教Z值。
通过目视边看实物、边进行Z值的示教。此外，大、小、夹盘的Z值，只需示教1处，便可同时
读入、反映其值。
选择HOD的装置键后，可显示如下信息。选择“是”后，可拉出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
将508C吸嘴对准垫子表面，然后在下降
0.5mm 的位置上进行示教。
0.5mm
Z
注意
第2部 功能详解编 第8章 机器设置
8-30

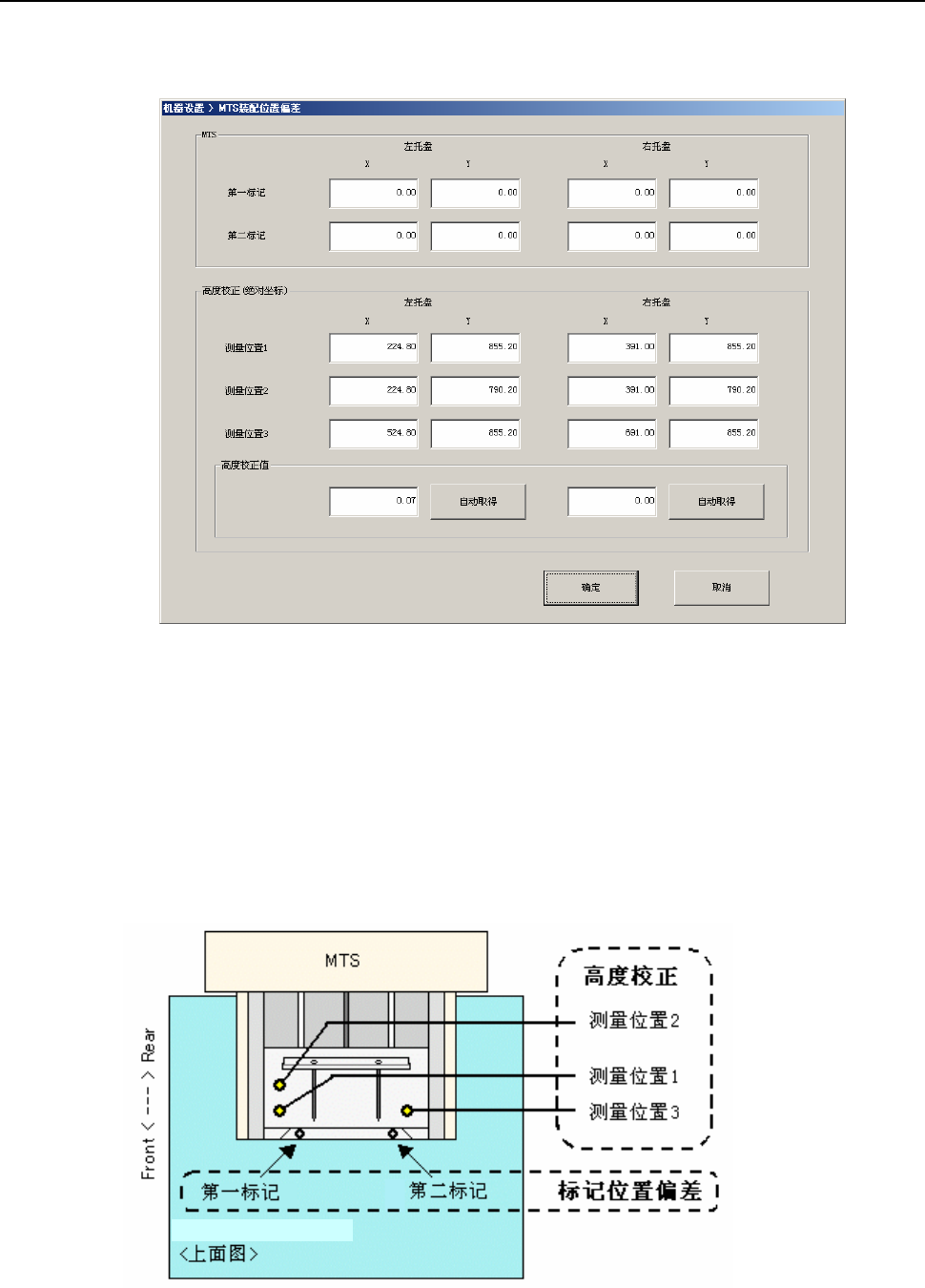

8-4-9 MTS装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫面高度校正值。
选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。
不是TR7DN时只设置左托盘，是TR7DN时设置左、右2个托盘。
(1) 设置项目
① MTS/标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架的水平方向（X、Y）相对于设计原点的偏
差，以便在吸取元件时校正生产程序吸取坐标的偏差。
② 高度校正（绝对坐标）
高度校正功能，是指求得托盘垫面上任意 3 点的平均高度，以便在吸取元件时校正生产程
序吸取高度的功能。
TR5SNX/5DNX
