第 2 部 功能详解编 第 10 章 设备运行信息 10-31 (2) “ 重新设置 ” 按钮 点击 “ 重新设置 ” 按钮，或点击下拉菜单中的 “ 数据 (D)”-“ 重新设置 ” 后，显示如下画面。 可清除一览中的特定内容或所有内容。 ・ 按 “ 全部选择 ” 按钮，可选择所有的复选框。 ・ 点击需要重新设置的项目复选框， 按 “ 确定 ” 按钮后， 可显示 “ 询问信息 ” 画面， 点击 “ 确定 ” 后， 对象项目都将被重新设置…
第 2 部 功能详解编 第 10 章 设备运行信息
10-30
10-4-10 共面检测运行信息(选项)
选择下拉菜单的[窗口(W)]－[共面检测运行信息]，或选择命令按钮上的[共面检测运行信息]，可 显 示
共面检测运行信息画面。
只限安装了共面检测功能选项的设备才能显示。
(1) 共面检测
No.
项目 内容
1
使用次数 使用共面检测的次数累计。
2
使用时间 使用共面检测的时间累计。
3
共面检测出错次数 发生共面检测错误的次数累计。
第 2 部 功能详解编 第 10 章 设备运行信息
10-31
(2) “重新设置”按钮

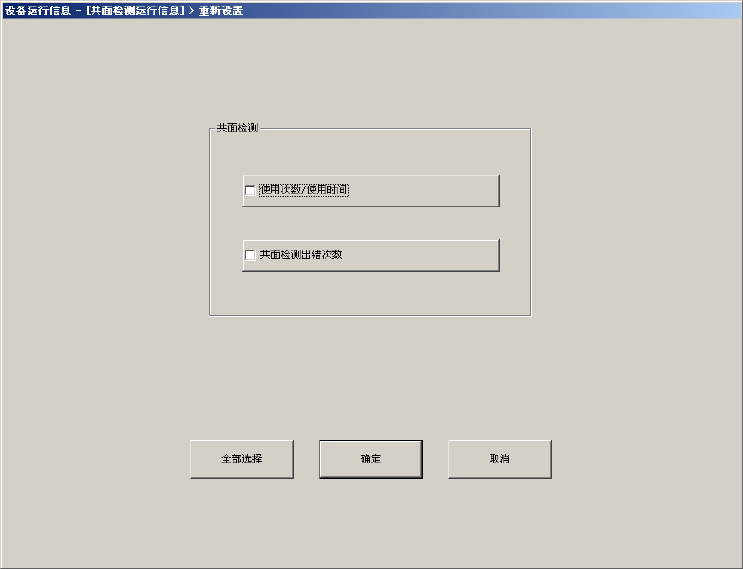

点击“重新设置”按钮，或点击下拉菜单中的“数据(D)”-“重新设置”后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 按“全部选择”按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按“确定”按钮后，可显示“询问信息”画面，点击“确定”后，
对象项目都将被重新设置，并关闭画面。
・ 点击“取消”按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解编 第 10 章 设备运行信息
10-32
10-4-11 轴运行信息
从下拉菜单中点击“窗口(W)”-“轴运行信息”，或从命令按钮中点击“轴运行信息”后，可显示轴运行信
息画面。
(1) 轴运行信息
No.
项目 内容
１ X轴总移动距离 X轴的移动距离累计。
２ Y轴总移动距离 Y轴的移动距离累计。
３ Z轴总移动距离 Z轴(Head1～6、R)移动距离累计。
４ θ 轴总移动距离（旋转） θ 轴(Head1～6、R)移动距离累计。
５ 支撑台轴总移动距离 支撑台轴移动距离累计。
６ AWC 轴总移动距离 基板宽度自动调整轴（IN／OUT）移动距离累计。
７ 补充润滑油后移动距离 补充润滑油后的 X 轴、Y 轴的移动距离累计。
超过设定移动距离，则显示出警告。（下图）
参照 3-4-2 章 XY 轴滚珠丝杠，实施加油。
按下润滑油补充，则 X 轴、Y 轴都变为「0.000km」
