13-25-2-2 MDS 滑梭吸取位置
MDS 的滑梭吸取位置（X,Y,Z），设置为同时吸取。
请在机器设置中选择「设置组」－「MDS 滑梭吸取位置」。
＜设置内容＞
No 项目 内容
①
滑梭 X,Y,Z
通过示教设置滑梭的吸嘴位置。
②
同时吸取判定
滑梭的吸嘴位置表明在所选择的吸嘴处是否能够同时吸取的判
定结果。
＜输入范围＞
项目 下限 上限
滑梭 X 软件极限最小值 软件极限最大值
滑梭 Y 软件极限最小值 软件极限最大值
滑梭 Z -3.00 3.00
①
②
第2部 功能详解编 第13章 选项组件
13-191
(1) 滑梭 X,Y
预先在 MDS 侧的操作中引导滑梭至供给位置。
使用 OCC 对滑梭的各吸嘴位置进行示教。
输入焦距为 X 或者 Y 时，对 XY 值进行示教。
(2) 滑梭 Z
卸下 MDS 的废弃盒，安装示教用工具。
请用 HMS 对工具上部进行测定。在测定后，设定 Z 坐标值。
※本体 X 轴框架在后侧极限值附近时，会有 X 轴碰触到后侧安全罩盖的危险。必须经「简易控
制」选择“待机位置（生产时）”，将轴移开之后再打开后侧安全盖罩。
(3) 同时吸取判定
对在（1）中设置的滑梭吸嘴位置是否可用所选择的吸嘴同时吸取进行判定。
从吸嘴号一览选择希望判定的吸嘴号。
判定结果如下图所示。
＜可以同时吸取时＞ ＜不能同时吸取时＞
或者，在画面下部，显示出如图中 MDS 滑梭吸嘴位置和贴片机吸取位置间的关系。
第2部 功能详解编 第13章 选项组件
13-192
13-25-2-3 MDS 网络设定

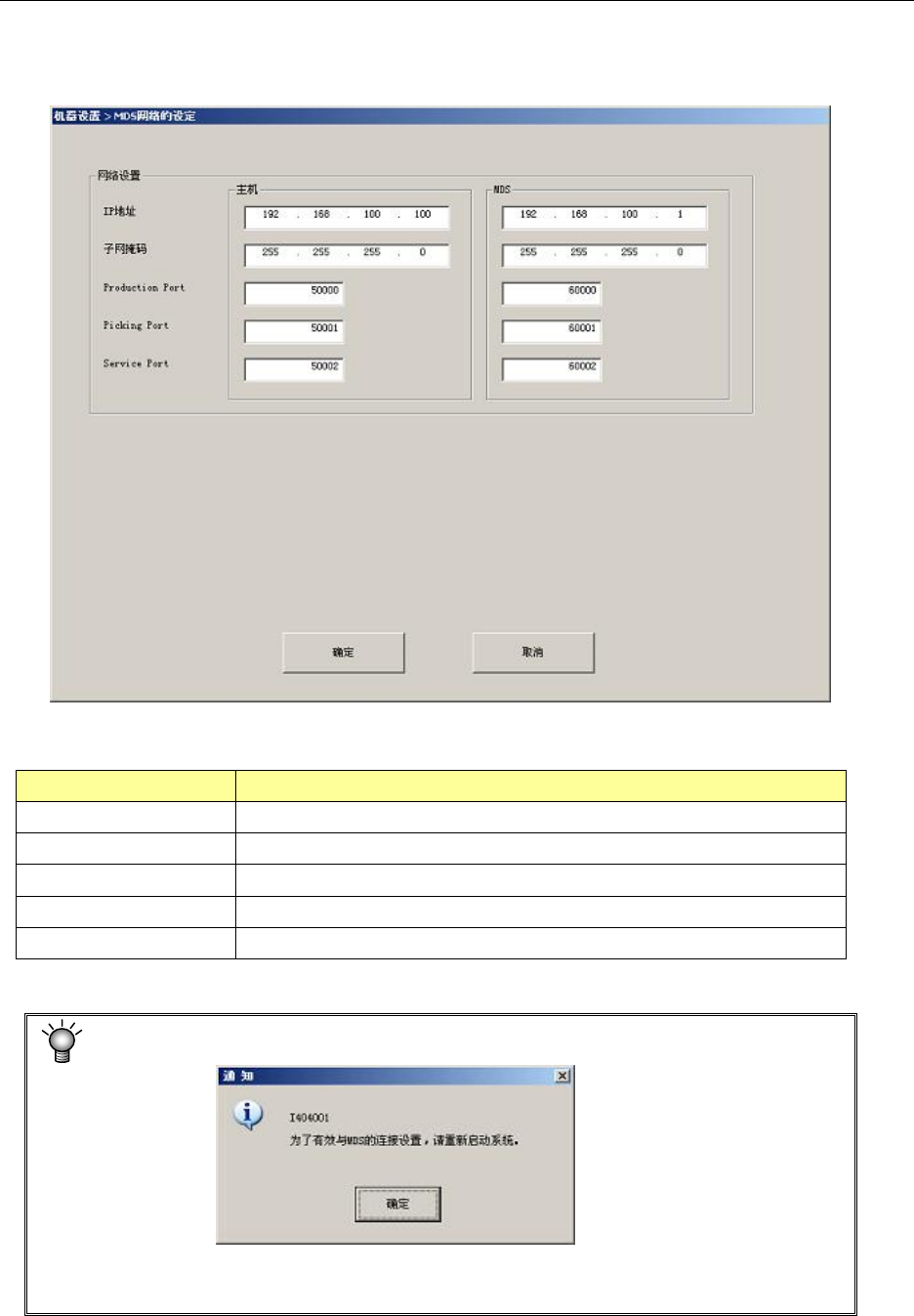

实施与 MDS 进行通信的网络设定。
从机器设置选择「设置组」－「MDS 网络的设定」。
＜设置内容＞
项目 内容
IP 地址
设置 IP 地址。
子网掩码
设置子网掩码。
Production Port ※1
设置 Production 端口用的端口编号
Picking Port ※1
设置 Picking 端口用的端口编号
Service Port ※1
设置 Service 端口用的端口编号
※1 若无运行上的问题，请按照初始值进行设置。
在变更网络设置内容时，在机器设置结束时显示以下信息。
为了使设置生效，请重新启动系统。
