第 2 部 功能详解编 第 9 章 手动控制
9-56
3)归还吸嘴
将吸嘴归还到 ATC。
选择“执行(E)”按钮、或按 “F3”键，来进行控制。
归还 R-Head 的吸嘴时，左下部会显示 VCS 图像画面。
第 2 部 功能详解编 第 9 章 手动控制
9-57

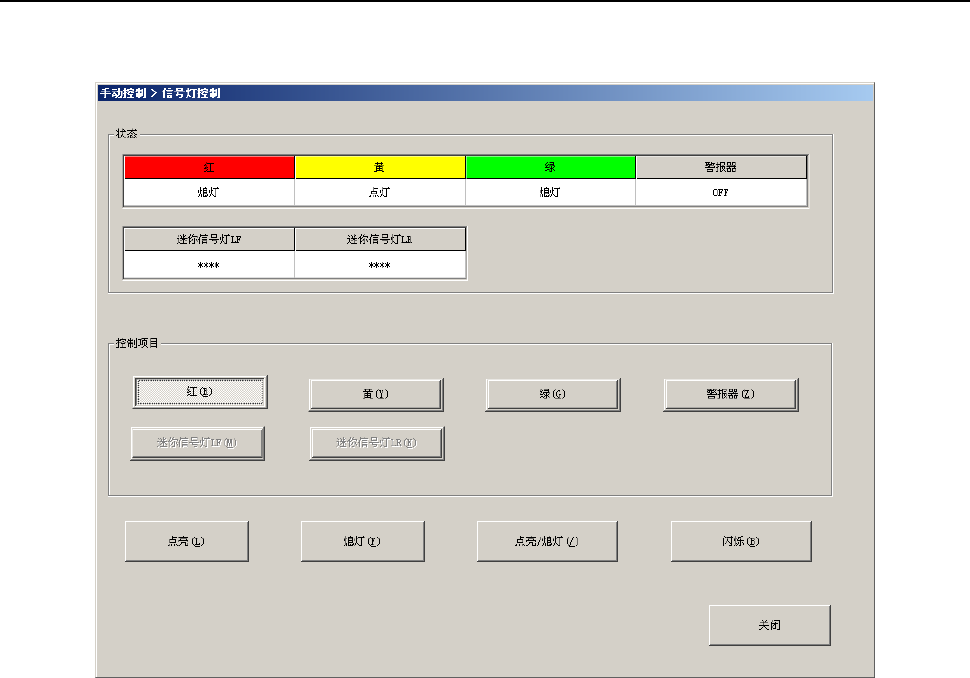

9-9-2 信号灯控制
从下拉菜单中点击“其他(O)”-“信号灯控制(S)”，或从命令按钮中点击“信号灯控制”后，可显示信号灯控
制画面。
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制项目
通过单选按钮选择控制项目。
迷你信号灯，在 MS 参数的选项设置中没有选中时，不能选择。
但不受机器设置的“使用单元”设置的影响。
1)红、黄、绿
控制各色信号灯的亮灯/灭灯/闪烁。
选择[亮灯（O）]按钮、[灭灯（F）]按钮、[亮灯/灭灯（/）]按钮、[闪烁（B）]按钮，或按[Ｆ３]
键、[Ｆ４] 键、[Ｆ５] 键、[Ｆ６] 键或[Alt] + [４]键，进行控制。
2)警报器
控制警报器的开／关。
选择“ON(０)”按钮、“OFF (Ｆ)”按钮、“ON/OFF（/）”按钮或按下“F3”键、“F4”
键、“F5”键来进行控制。
3)迷你信号灯(前/后)
控制各色信号灯的亮灯/灭灯/闪烁。
选择[亮灯（O）]按钮、[灭灯（F）]按钮、[亮灯/灭灯（/）]按钮、
或按[Ｆ３] 键、[Ｆ４] 键、[Ｆ５] 键进行控制。
第 2 部 功能详解编 第 9 章 手动控制
9-58

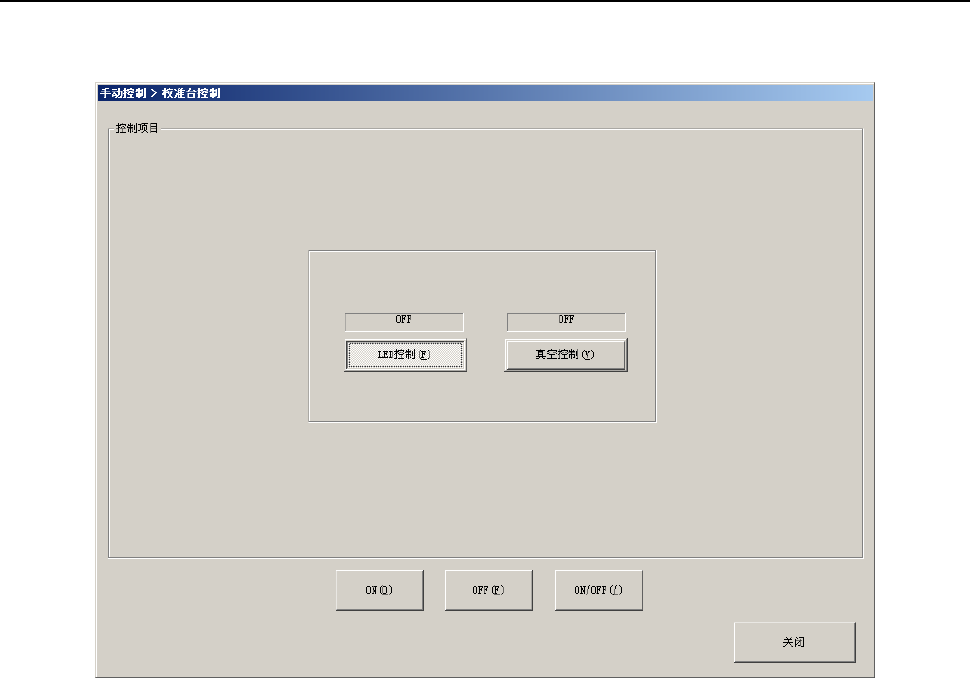

9-9-3 校准台控制
从下拉菜单中点击“其他(O)”-“校准台控制(C)”，或点击命令按钮中的“校准台控制”后，可显示校准台控
制画面。
(1) 控制项目
通过单选按钮选择控制项目。
选择“ON (O)”按钮、“OFF(F)”按钮、“ON/OFF (／)”按钮或按下“F3”键、“F4”键、“F5”键来进行控
制。
1) LED 控制
控制 LED 的 ON/OFF。
2) 真空控制
控制真空的 ON/OFF。
