第2部 功能 详解编 第8章 机器设置 8-54 8-4-13 坏板标记读入器示教 在难以区别坏板标记的颜色和基板的颜色时，可调节传感器的灵敏度。 请选择基板上较平的位置放置坏板标记。 选择坏板标记读入器示教后，会显示如下画面。 设置使用 OCC 识别坏版标记，或使用坏版标记读入器识别坏版标记。 · 坏板标记读入器示教设置画面 (OCC) · 坏板标记读入器示教设置画面 ( 坏板标记读入器 )
第2部 功能详解编 第8章 机器设置
8-53

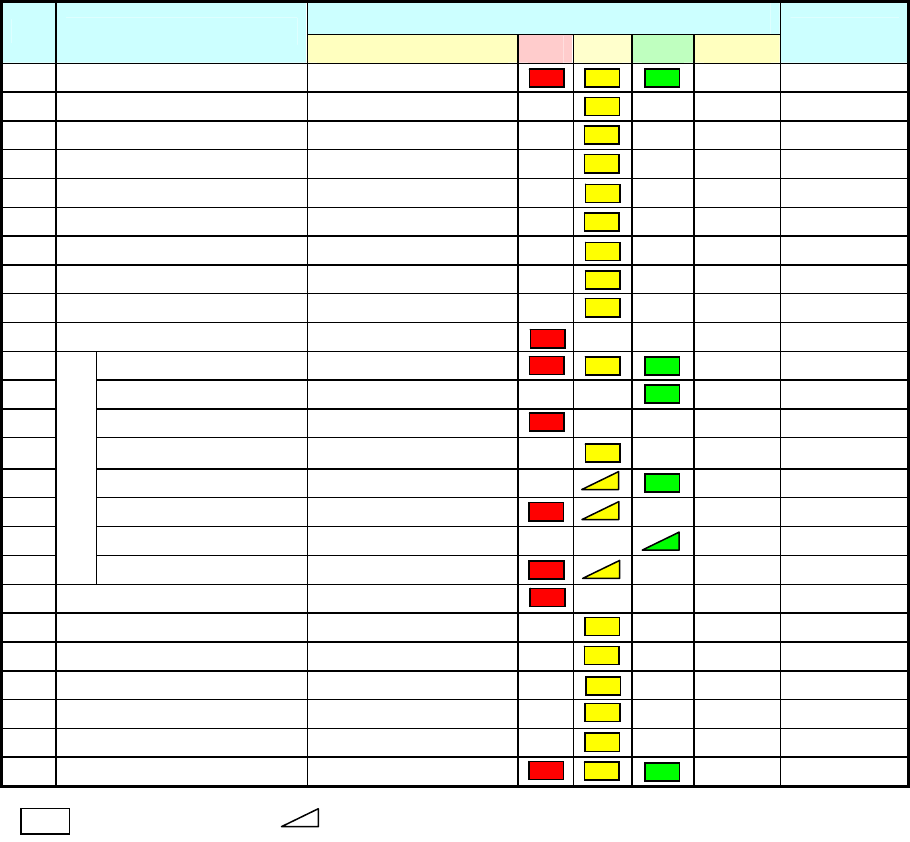

(2) 初始值
信号灯模式
No.
状 态
点亮状况 红 黄 绿 警报器
备注
1
初始状态(打开电源后) 全部点亮
OFF
2
菜单状态 黄灯点亮
― ― OFF
3
编辑程序 黄灯点亮
― ― OFF
4
机器设置 黄灯点亮
― ― OFF
5
手动控制 黄灯点亮
― ― OFF
6
通过 黄灯点亮
― ― OFF
7
文件操作 黄灯点亮
― ― OFF
8
打印 黄灯点亮
― ― OFF
9
预热 黄灯点亮
― ― OFF
10
错误(生产以外) 红灯点亮
― ― OFF
11
等待中／正常退出 全部点亮
OFF
12
执行中 绿灯点亮
―
－
OFF
13
出错停止中 红灯点亮
― ― OFF
14
暂停中 黄灯点亮
― ― OFF
15
无元件（执行中） 绿灯点亮+黄灯闪烁
― OFF
16
无元件（停止中） 红灯点亮+黄灯闪烁
― OFF
17
等待基板传送 绿灯闪烁
― ― OFF
18
生
产
无元件 出错中 红灯点亮+黄灯闪烁
― OFF
19
紧急停止中 红灯点亮
― ― OFF
20
返回原点中 黄灯点亮
― ― OFF
21
自我诊断 黄灯点亮
― ― OFF
22
故障解析 黄灯点亮
― ― OFF
23
自我校准 黄灯点亮
― ― OFF
24
设置变更中 黄灯点亮
― ― OFF
25
其他 全部点亮
OFF
初始状态是指，从接通电源到可进行操作为止的状态。菜单状态指，初始状态以后的初始画面。
(3) 信号灯的警报器
警报器在转移到 “8-4-12 (2) 初始值”的各种状态时会发出警报。
要停止警报声时，可按下前操作面板的任意开关，例如〈START〉开关、〈STOP〉开关。
以停止警报声为目的按下开关，只对停止警报器有用，不起原本的开关按钮的作用。
：指示灯点亮
－：指示灯熄灭
：指示灯闪烁
第2部 功能详解编 第8章 机器设置
8-54
8-4-13 坏板标记读入器示教
在难以区别坏板标记的颜色和基板的颜色时，可调节传感器的灵敏度。
请选择基板上较平的位置放置坏板标记。
选择坏板标记读入器示教后，会显示如下画面。
设置使用OCC识别坏版标记，或使用坏版标记读入器识别坏版标记。
·坏板标记读入器示教设置画面(OCC)
·坏板标记读入器示教设置画面(坏板标记读入器)
第2部 功能详解编 第8章 机器设置
8-55
(1) 设置项目
在检查坏板标记单元中选择 OCC 时
No. 项目 设置内容
1 有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2 无标记位置 没有坏板标记位置(基板表面)
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
在检查坏板标记单元中选择坏板标记读入器时
No. 项目 设置内容
1 传感器 ON 位置 设置传感器 ON 的位置
2 传感器 OFF 位置 设置传感器 OFF 的位置
(2) 设置方法
选择“坏板标记检查单元”。如通过 OCC 识别坏板标记，请选择“OCC”。如通过坏板标记读入器识
别坏板标记，请选择“坏板标记读入器”。
根据所选择的检查单元的不同，画面显示的设置项目内容会有所不同，要对各设置项目进行示教。
在设置使用单元（选项单元）时把使用坏板标记读入器设置为“不使用”时，无法选择“坏板标记读
入器”。
1) 选择 OCC 时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) XY 的位置时，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
d) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按“摄像机”按钮后即
可开始进行示教。
2) 选择坏板标记读入器时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) 输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
d) 输入 XY 位置后，执行自动示教临界值。
