第 1 部 基本编 第 4 章 制作生产程序
4-4-2-3 供料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“供料器分布”后，显示如下的画面。
(1)供料器分布窗口
1) 将鼠标移动到供料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号等。选择了8mm双轨电子供
料器时，也会显示通道（轨道）号。
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
采用 MTC 时，请将鼠标移动到供料器设计窗口右侧的相应图上。
2) IC回收带(选购项)时显示如下画面。
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。
请指定位置，以使供料器与 IC 回收带不重叠。
4-145
第 1 部 基本编 第 4 章 制作生产程序
(2) 在供料器窗口中进行编辑
在供料器分布窗口中，使用鼠标就可编辑供料器配置。
但IC回收带不能编辑。
编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
● 是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
● 否 ： 不保存变更内容并退出。
●取消 ： 返回供料器分布的画面。
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
操作
结果
用鼠标点击供料器。
点击的供料器成为选中状态。
拖拽鼠标圈住供料器。
拖拽鼠标形成四边形，四边形内的供料器为选中状态。
按住 CTRL 键的同时点击供料
器
如果还有其他要选中的供料器，则按住该供料器
+CTRL
键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击供料
器
点最初指定的供料器，按住 SHIFT 键，再点最后要选
中的供料器，之间的供料器全部为选中状态。
4-146
第 1 部 基本编 第 4 章 制作生产程序

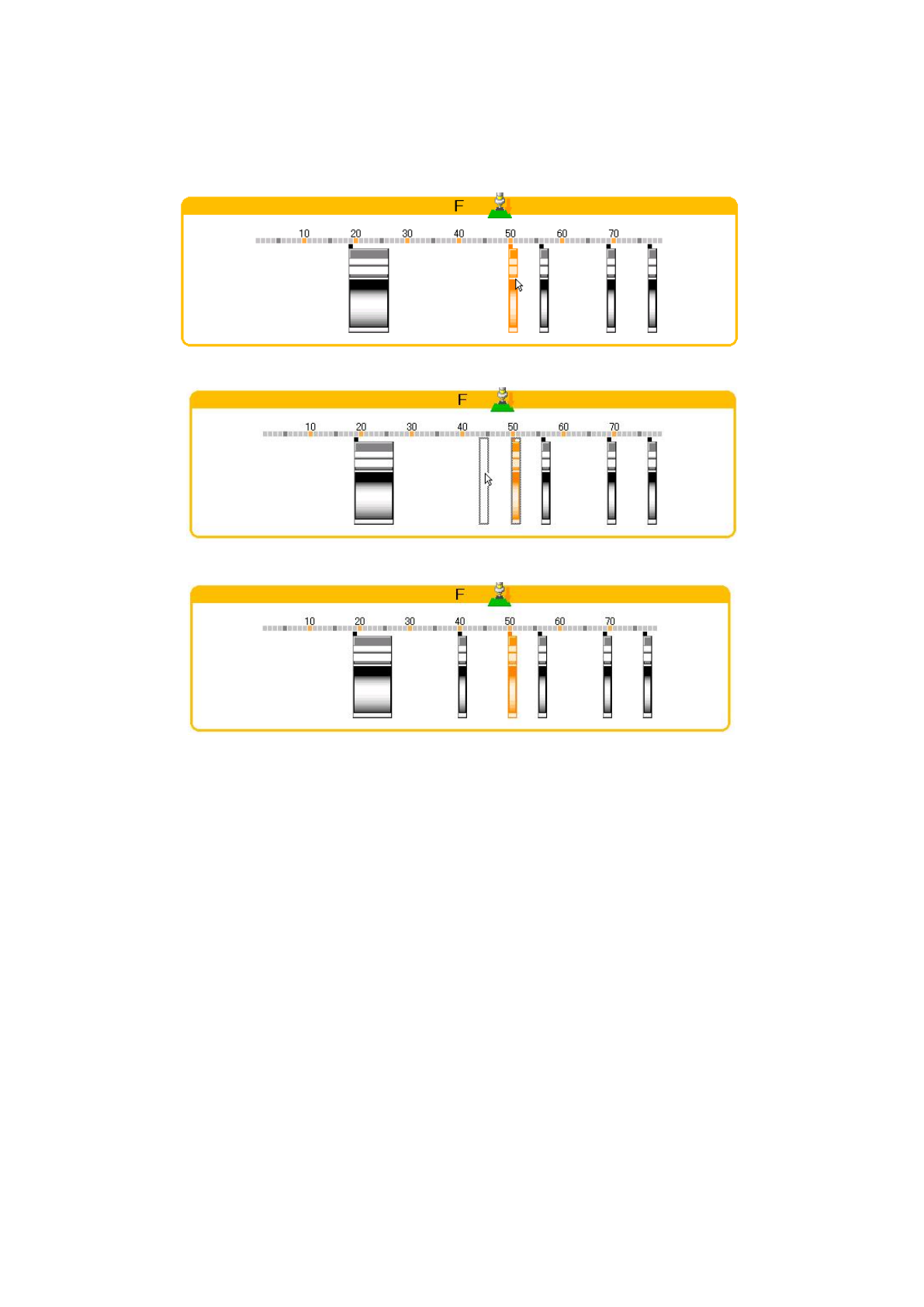

2) 供料器的移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到其最
近的供料器安装位置。
这时，勾选“复制”按钮时，则复制所选择的供料器。
3) 删除供料器
在选择供料器的状态下，按“删除”按钮即可删除供料器。
4) 管状元件的复制
如果在复制目标上没有管状供料器，会新分配一个相同类型的管状供料器。
元件会被分配到通道１。管状供料器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
在相同类型的管状供料器之间，可进行复制。
5) 管状交换器元件的复制
如果在复制目标上没有管状交换器，会新分配一个相同类型的管状交换器。
元件会被分配到通道１。管状交换器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
点击
拖拽
释放
4-147
