第2部 功能详解编 第8章 机器设置
8-44
8-4-10-5 VCS
选择[VCS]选项卡，即显示以下的画面。
(1) 设置项目
设置是否使用 VCS 单元。
No.
项目 设置内容
1
使用单元(VCS) 如果 VCS 单元发生了故障，在本项目中将其指定为不
使用单元，即可不更改生产程序数据而执行吸取贴片。
(2) 设置方法
1) 勾选按钮，指定要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记，则设置为不使用。
(3) VCS 概要
･不勾选时的动作
No.
单元 生产动作
1
VCS 使用(标准、选购项) VCS 识别元件的贴片会被跳过。
2
照明(标准、选购项) VCS 识别元件的贴片会被跳过。
第2部 功能详解编 第8章 机器设置
8-45
8-4-10-6 MTC
设置“MTC/MTS”、“DTS”的使用/不使用。
选择 MTC 的选项卡，即显示以下画面。
(1) 设置项目
设置使用 MTC 功能。
No.
项目 设置内容
1 MTC/MTS
设置使用/不使用 MTC、MTS 单元、及类型。
2
机械台用 DTS 设置 DTS 的使用／不使用以及安装位置。
3
吸取开始位置 设置各使用单元的元件吸取开始位置以及吸取方向。
4
托盘拉出速度为低速 2 使元件数据的 MTC／MTS 速度设置部分可选择低速 2。
(2) 设置方法
1) MTC/MTS/DTS
要使用 MTC/MTS 功能时，在组合框中指定所要使用的单元。要使用 DTS 功能时，按下使
用按钮，输入供料器编号(安装孔编号)。
在选项使用单元中选择后侧 IC 回收带、后台架助焊剂涂敷装置时，不能设置 MTS 单元。
･ MTC 与 MTS 不能同时连接。
･ MTS 与 DTS 不能同时连接。
･ MTS 与电动台架不能同时使用。
追加设置
MTC
穿梭吸嘴（选购项） 勾选复选框，可使用穿梭吸嘴
MTS
多型托盘 勾选复选框，可使用多型托盘功能
第2部 功能详解编 第8章 机器设置
8-46
2) 托盘吸取顺序
点击选择吸取顺序。选择后按钮会变为凹状态。
·托盘的吸取顺序，分下列两类装置分别指定。
Ⅰ
・・
．托盘 ＤＴＳ ＭＴＳ
Ⅱ．ＭＴＣ

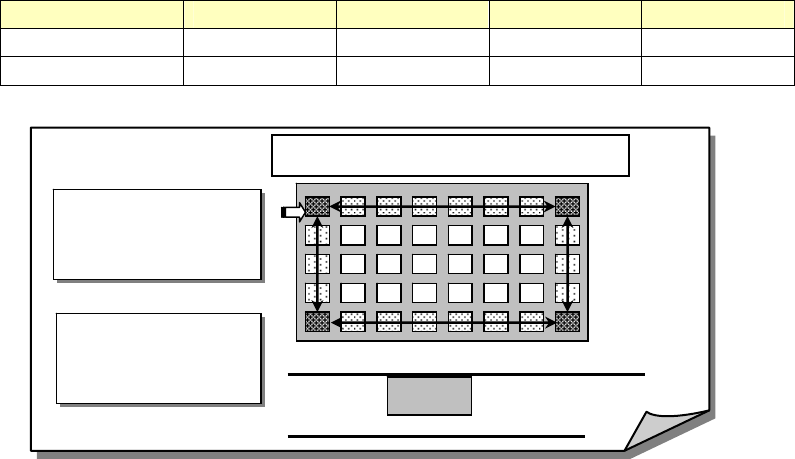

·托盘元件的吸取顺序共有 8 种，可按按钮决定开始位置、吸取方向。
开始位置、吸取方向的关系如下表所示。
方向/开始位置 左后 右后 左前 右前
X 方向 左后→右 右后→左 左前→右 右前→左
Y 方向 左后→前 右后→前 左前→后 右前→后
※ 默认：左后→前
不使用 MTC 等时，也可改变本功能的设置。
3) 托盘拉出速度为低速 2
点击按钮进行选择。
(3) 生产操作
“”
※ 进行「8-4-8 MTC 滑梭吸取位置」、以 及「 8-4-9 MTS 装配位置偏差」的设置时，在设置使用 MTC、
MTS 后，请先退出一次机器设置，保存设置值（参见「8-2-2 退出」）。如果没有保存设置值，「8-4-8
MTC 滑梭吸取位置」、以及「8-4-9 MTS 装配位置偏差」中的设置就不会反映。
