KE-3010_20V_使用说明书.pdf - 第1121页
第2部 功能 详解编 第1 3章 选项 组件 13-90 13-14-10 保存镀锡识别日志 13-14-10-1 设置镀锡识别日志 选择 [ 操作选项 ] － [ 生产 ] － [ 选项 ] 。 按下 [ 使用镀锡识别校正贴片日志 ] 按钮后，可将日志保存在日志领域里。
第2部 功能详解编 第13章 选项组件
13-89
13-14-9 生产
13-14-9-1 生产开始时的错误处理

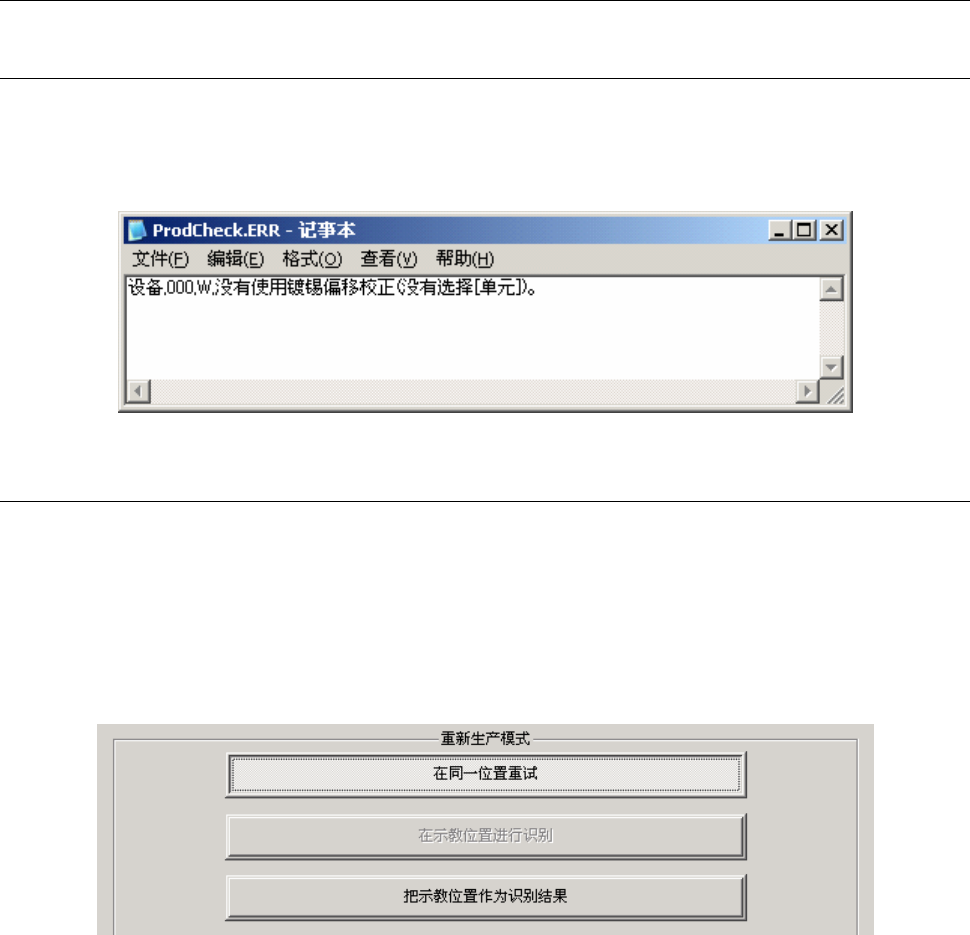

要在没有识别镀锡印刷补偿贴片位置功能的装置上使用镀锡印刷识别进行生产时，在生产开始前的检
查时会出现警告。
若按下开始生产按钮强行开始生产，会显示不能进行镀锡印刷识别的对话框。此时，请选择是忽略镀
锡印刷识别开始生产，还是中止生产。
13-14-9-2 生产中的错误处理
出现识别错误时显示的生产再开始模式，不可选择 [在示教位置进行识别]。要不改变位置重新识别时，
请选择[在同一位置重试]后，再按生产开始按钮。需要示教时，请选择 HOD 的 CAMERA 按钮，完成
1 组镀锡中点示教后按 ENTER 键，再选择[把示教位置作为识别结果]，按生产开始按钮。
在生产途中已释放基板后要再开始生产时，已经贴装了元件的位置上不能识别镀锡。请通过示教，重
新设置镀锡印刷位置。
在继续生产中，若镀锡标记位置上已经贴装了元件，可选择[把示教位置作为识别结果]，并进行生产。
第2部 功能详解编 第13章 选项组件
13-90
13-14-10 保存镀锡识别日志
13-14-10-1 设置镀锡识别日志

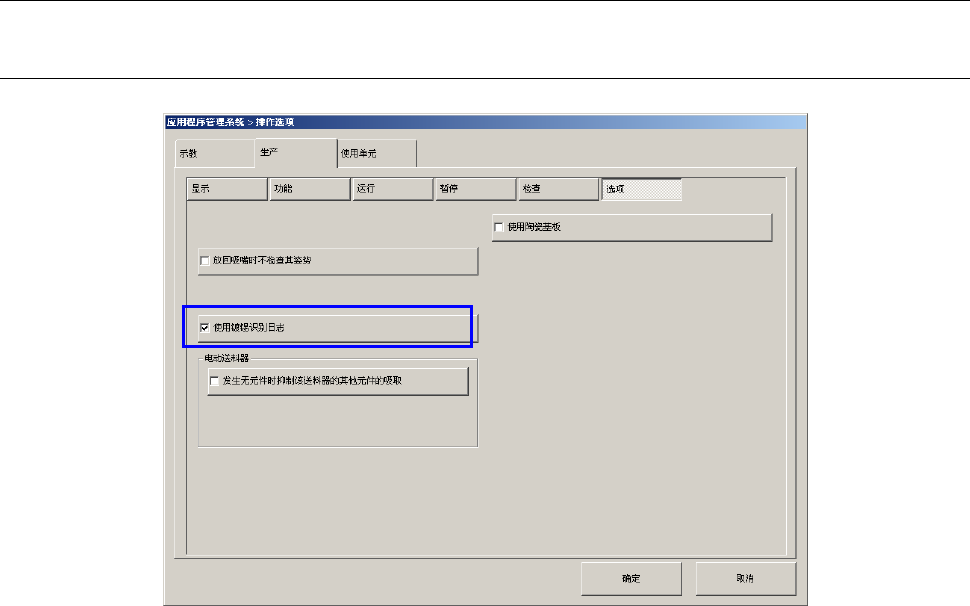

选择[操作选项] － [生产] － [选项]。
按下[使用镀锡识别校正贴片日志]按钮后，可将日志保存在日志领域里。
第2部 功能详解编 第13章 选项组件
13-91
13-14-10-2 镀锡识别日志的操作
在主画面上选择 [维护]菜单 [镀锡识别日志]后，可显示如下[镀锡识别日志文件]画面。
按下[显示镀锡识别日志]按钮，选择[确定]后，可以文本格式保存日志信息。
1) 日志保存格式
生产中保存的镀锡识别日志，以二进制形式保存在共享内存中。保存在文件时转换为 CSV 形式的文本
文件储存。
