第 1 部 基本编 第 4 章 制作生产程序 (4) 动作状态 显示移动时、宽 度回原点时、传 送道路上的动 作状态。 (5) 说明 显示功能的概要 说明。 (6) “ 基板传送 ” 按钮 调出基板传送画 面。 (7) “ 宽度回原点 ” 按钮 基板宽度自动调 整返回原点。 4- 208
第 1 部 基本编 第 4 章 制作生产程序
4-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。
(1)
移动基板幅度
将传送宽度向基板外形尺寸+余宽的位置移动。运行时传送宽度值适用以下项目设定值。
(2)
基板外形尺寸
设定基板外形尺寸。初始值设定为基板数据中的基板外形尺寸(Y)。
(3)
余宽
设置基板与传送轨道之间的余宽。
余宽适用于生产条件。
<步骤>
① 输入
基板外形尺寸
。
②
需要变更
余宽时，请设置余宽。
③ 单击
“移动”
。
(
未进行“
宽度回原点
”时，
应先进行宽度回原点)。
4-207
第 1 部 基本编 第 4 章 制作生产程序
(4)
动作状态
显示移动时、宽度回原点时、传送道路上的动作状态。
(5)
说明
显示功能的概要说明。
(6) “
基板传送
”
按钮
调出基板传送画面。
(7) “
宽度回原点
”
按钮
基板宽度自动调整返回原点。
4-208
第 1 部 基本编 第 4 章 制作生产程序
4-5-4-2 测量
在Head上安装实际元件，用激光或图像执行测量后，把其数据反映到生产程序的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-2-1 测量模式
有“连续测量”和“单独测量”2种测量模式。
可选择菜单切换运行模式。
以下为各模式的功能。
测量子菜单
运行模式
运行内容
单独
单独测量
测量元件画面表格中显示的元件。
连续 连续测量
测量生产程序数据内所有元件/条件一致的元件。
测量中因某种原因测量失败的元件可进行单独测量。

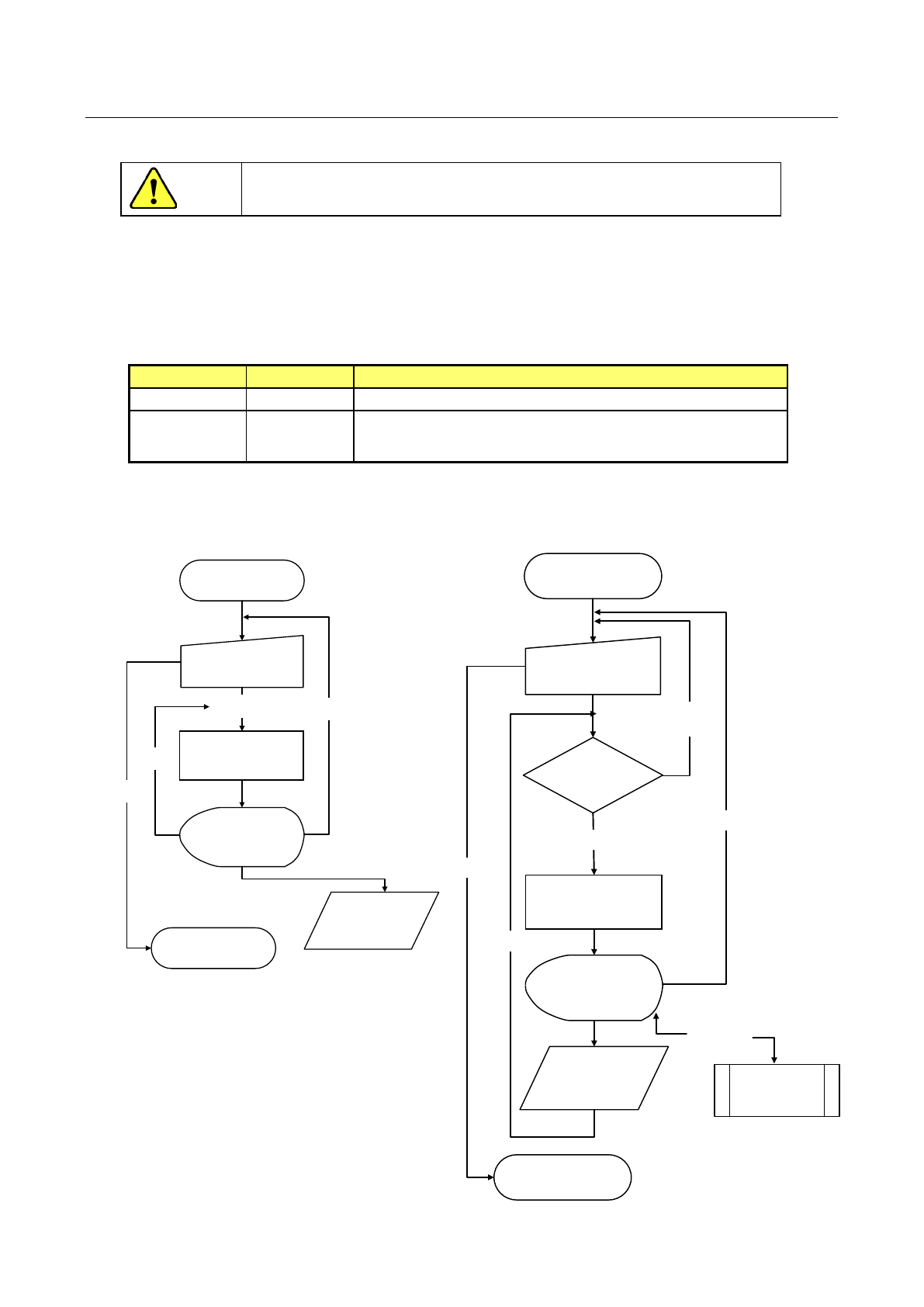

以下为各测量模式的处理运行概要流程图。
连续测量开始
条件设定
（对话框）
结果存入
生产程序
显示结果
（对话框）
测量
有测量对象
元件吗？
详细测量
连续测量结束
单独测量
有对象元件
中止
无对象元件
测量下一个元件
结束
单独测量开始
条件设定
（对话框）
中止
开始测量
测量
显示结果
（对话框）
结果存入
生产程序
单独测量结束
结束
・单独测量流程图
・连续测量流程图
4-209
