第 1 部 基本编 第 4 章 制作生产程序
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台上的元件供给装置，有带状供料器、管状供料器、散件供料器、托盘支架、DTS，
其他元件供应装置有MTC及MTS。
其次，供料器台架中有机械式台架和电动式台架。若是机械式台架可使用机械式供料器，若是电
动式台架则可使用电动式供料器。
为机械式台架时，1个供料器台架上有79处孔用来安装供料器，位于供料器前端的销子所插入的
孔的编号就是该供料器的配置编号。
为电动式台架时，１个供料器台架上有40条轨道，安装了供料器的轨道之编号就是吸取数据的配
置编号。

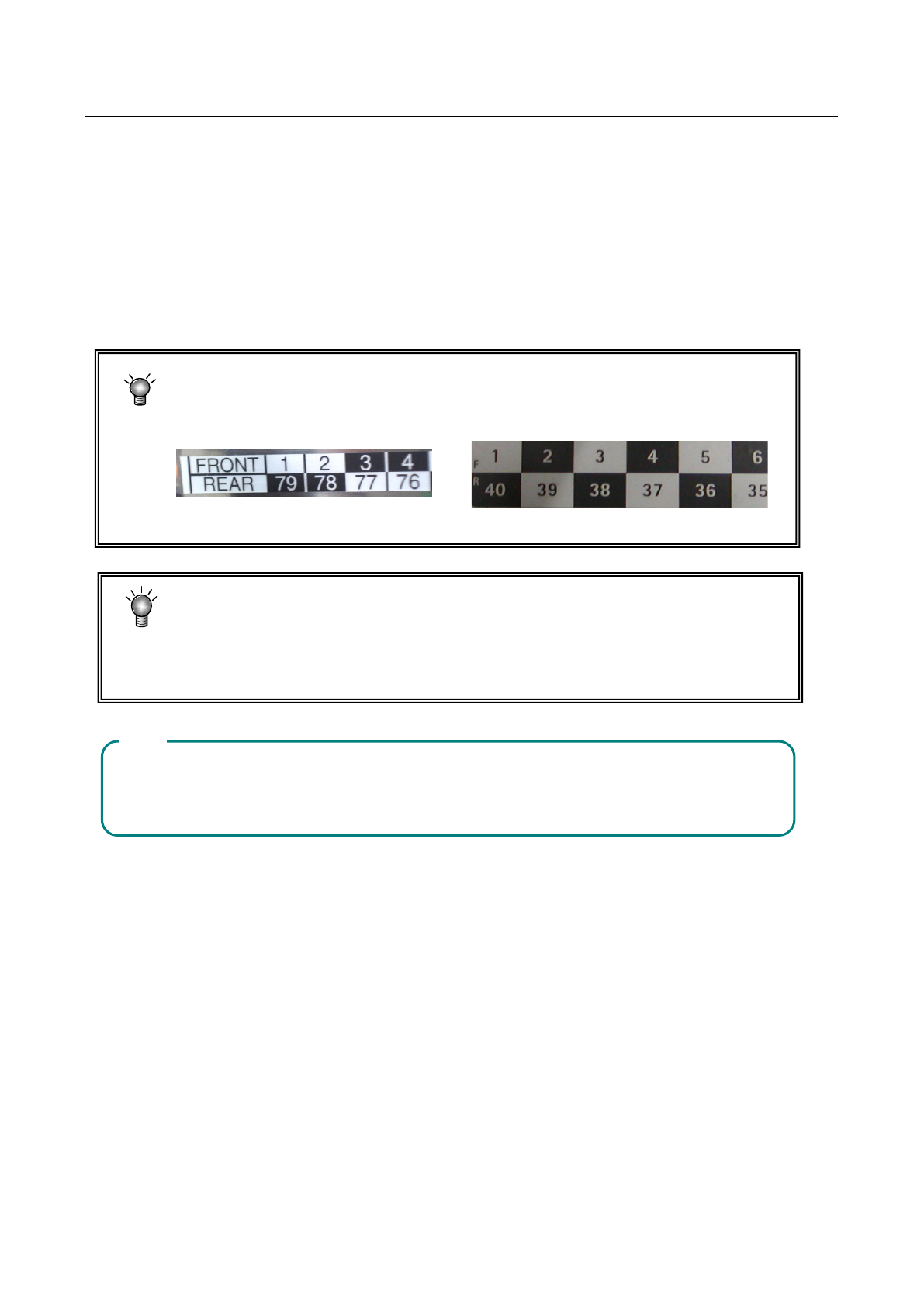

※ 供料器台架上标有上下 2 排编号。
安装在前面时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
<机械台架> <电动台架>
※ 吸取位置根据优化自动配置，在下列情况时，请用手动进行配置。
●固定供料器的配置时。
●进行优化后，变更供料器的配置时。
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取
数据中的吸取坐标。
注意：
4-117
第 1 部 基本编 第 4 章 制作生产程序
4-3-6-1 吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。
如果要在列表画面里使用电动供料器，项目会显示浅蓝色，如下所示。
在列表画面中选择“表格”选项卡，或双击列表画面，即可打开如下显示焦点所在行数据的表格画
面。
元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“吸取坐标”、“状态”、“供料器类型”、“剰余”
8个项目。
4-118
第 1 部 基本编 第 4 章 制作生产程序
因带状供料器的宽度不同，占有的供料器台安装孔的范围不同。
机械式带状供料器、散件供料器的种类
占有的供料器安装孔数
8mm
2
12mm
3
16mm
3
24mm
4
32mm
5
44mm
8
56mm
8
72mm
10
88mm
12
散件供料器
2
因此，使用8mm带状供料器时，1个供料器台最多可配置40个供料器，在使用32mm供料器时最
多可以配置16个。
※88mm带式供料器是特殊订货对应供料器。
电动式供料器的种类
占有的供料器安装孔数
8mm
单通道
(8mm S)
1
8mm
双通道
(8mm D)
1
12mm
1
16mm
2
24mm
2
32mm
3
44mm
3
56mm
4
72mm
5
88mm
6
因此，使用8mm单通道供料器时，1个供料器台最多可配置40个供料器。
在 8mm 双轨电子供料器上，不能使用尺寸为 0402 的元件。
另外，元件数据的间距设置为8mm时，不能设置8mm双轨电子供料器。
注意 :
