第2部 功能 详解编 第6章 通用图像元件 6-22 6-4-2 打开简易输入画面 在元件数据画面中选择了元件的 “ 类型 ” 后，再选择 “ 简易输入 ” ，则显示元件组定义画面。
第2部 功能详解编 第6章 通用图像元件
6-21
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件数据
用简易输入法可输入一般性的元件数据，但复杂的元件定义，需在详细输入画面中进行。
下表为可用简易输入法制作的数据(元件)类型。
数据(元件)的类型
所有的元件组位于元件外形的某一边上
鸥翼式或平板式外引脚
引脚元件
所有的元件组为 1D(1 方向)
角、边的元件
(标记元件不可用简易输法来输入。)
外形元件
所有的元件为点
球元件 无法输入。
*
扩展列数据无法以简易输入法来制作数据。
※注：在元件数据画面中选择追加、编辑按钮，则无法用简易输入法来输入在详细输入画面(元件
组画面、元件画面)中已制作或已编辑的数据。
第2部 功能详解编 第6章 通用图像元件
6-22
6-4-2 打开简易输入画面

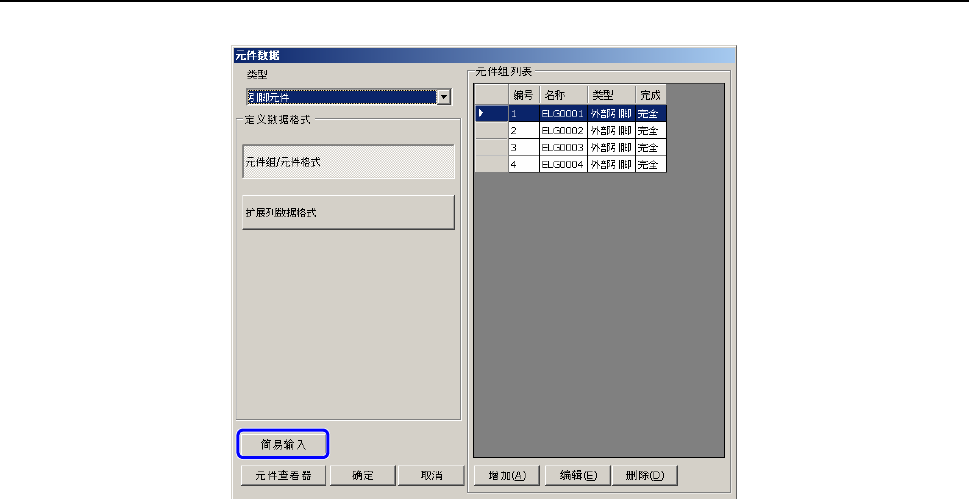

在元件数据画面中选择了元件的“类型”后，再选择“简易输入”，则显示元件组定义画面。
第2部 功能详解编 第6章 通用图像元件
6-23
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件组定义画面

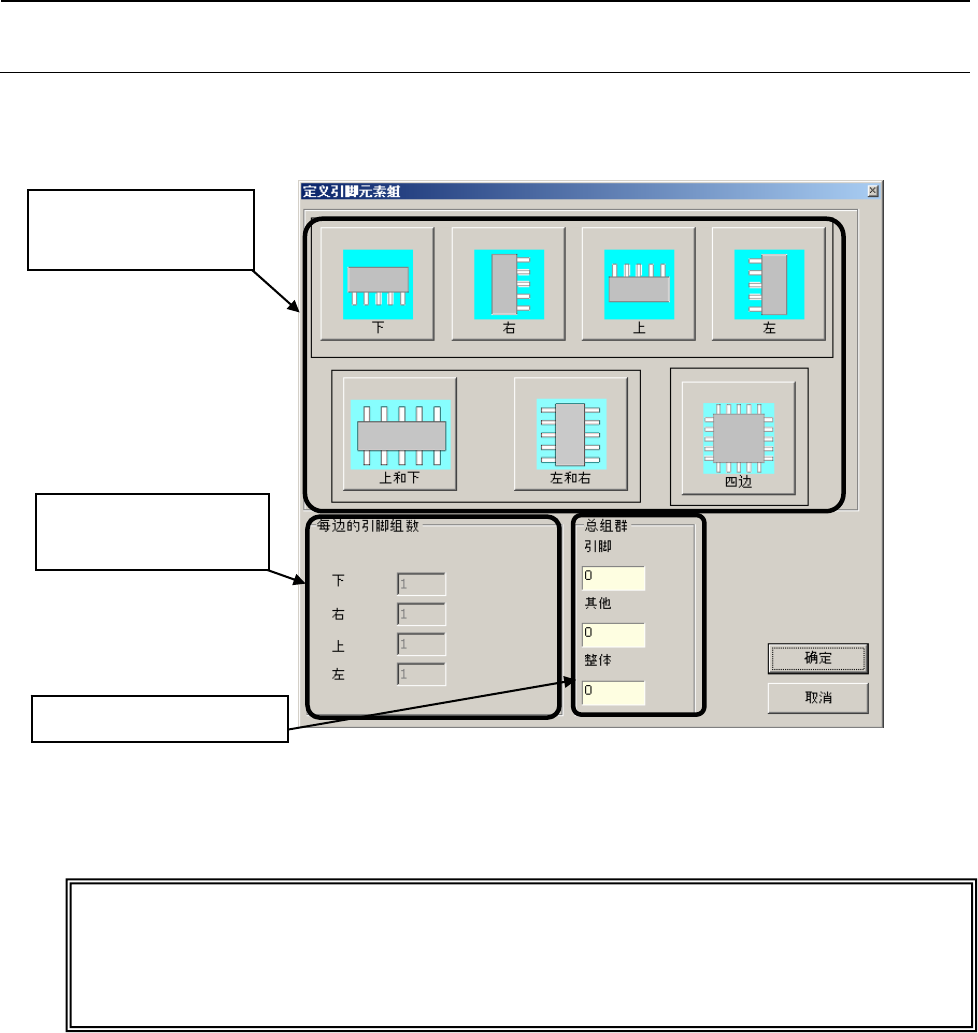

从元件数据画面中选择“引脚元件类”，则显示如下的“引脚元件组定义”画面。
指定与元件形状相同的模板后，在
“各边的引脚组数”中输入元件组的数量。
输入后，选择“确定”。
※ 注：
如果在引脚元件组定义画面中定义了元件组并按下 OK 结束运行，则从下一次开始，即使按了
简易输入按钮，也将被跳过。元件组的追加等，请在引脚元件简易输入对话框中进行。
② 请输入各边的引脚
组数量。
① 请选择模板。
(有 7 种模板可供选择。)
显示元件组数量的总和。
