第 1 部 基本编 第 4 章 制作生产程序
(19)
复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
在展开复制的生产程序中（上图的B），贴片数据中使用基准领域标记时，程序（B）的基板数据
的BOC标记将被当作基准领域标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板基准位置（原点）与展开复制的生产程序的基板基准位置（原
点）之间的差距(偏移 X、Y、θ)。
④ 展开复制。
基准数据
展开源数据
展开后的基板构成
单板基板
单板基板
单板基板
矩阵电路板
单板基板
非矩阵电路板
单板基板
复数基准电路
单板基板
矩阵电路板
单板基板
单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间
距都相等，以及偏移量 θ 为 0°、180°时，可
作为矩阵电路板展开。
*1
非矩阵电路板
单板基板
复数基准电路
单板基板
非矩阵电路板
单板基板
单板基板
矩阵电路板
单板基板
非矩阵电路板
单板基板
复数基准电路
单板基板
*1： 当可在矩阵电路板中展开时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提
示信息。
另外，当电路重合时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提示信息。
4-164
第 1 部 基本编 第 4 章 制作生产程序

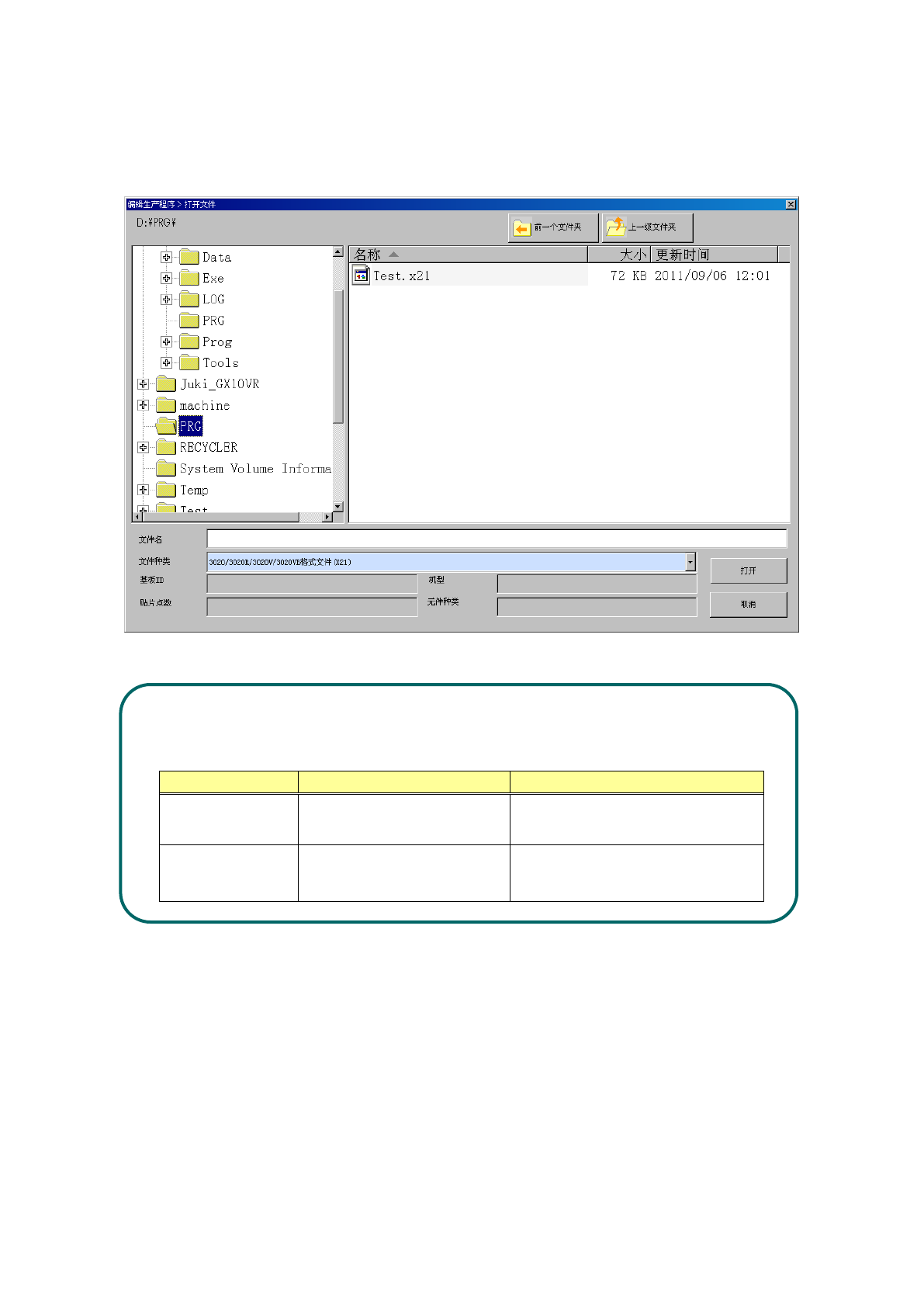

1）在菜单中选择复制生产程序后，将打开“打开文件”画面。
2）请选择要展开的（展开源）生产程序，再按“打开”按钮。
可展开的生产程序文件格式的各种组合如下表所示。
除此以外的文件格式的组合是不能展开的，敬请注意。
机型
基准侧的文件格式
展开源的文件格式
KE-3010
3010 格式文件（x11）
3010
格式文件（
x11
）
与基准侧相同文件版本
KE-3020V/3020V
R
3020V/3020VR
格式文件（x21）
3020/3020R 格式文件（x21）
与基准侧的文件版本相同
4-165
第 1 部 基本编 第 4 章 制作生产程序
读入文件后，将打开如下画面，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输入
偏移量。
偏移量的定义如下图所示。
