第 1 部 基本編 第 2 章 生产
2-199
(2)生产方式
选择实施再次测量，还是使校正值有效或无效并重新开始生产。
项目 内容
超过判定值的校正
按有效处理
在重新开始后的生产中，对超过编辑程序中输入的校正值进行校正。
超过判定值的校正
按无效处理
在重新开始后的生产中，不对超过编辑程序中输入的校正值进行校正。
重新测量基板高度 重新测量基板面高度。
(3)各种动作
进行 Head 移动到等待位置等设置。
项目 内容
移到 Head 等待位置 使 Head 移动到等待位置。
安全盖解除锁定 解除保护安全盖锁定。
在贴片基板面高度错误画面里，按下＜START＞开关时，会按生产重新开始模式中指定的动作进行操
作。
在贴片基板面高度错误画面里，按下＜STOP＞开关，则显示中断画面。
第 1 部 基本編 第 2 章 生产
2-200
2-15-10-4 贴片后元件高度检查
操作选项的［贴片后进行元件高度检查］为有效时，在贴片后，会通过 HMS 测定贴片元件的倾斜。
发生测量错误时，即显示下图并进入暂停状态。
(1)基本信息
显示发生错误的贴片点信息。
项目 内容
元件名称 显示发生错误的贴片点元件名称。
贴片 ID 显示发生错误的贴片点贴片 ID。
电路号 显示发生错误的贴片点电路号。
步骤号 显示发生错误的贴片点步骤号。
判定值 显示发生错误的贴片点判定值。
测量值 显示发生错误的贴片点测量值。
(2)生产方式
选择实施再次测量，还是使校正值有效或无效并重新开始生产。
项目 内容
开始生产 进行下一个吸取或贴片动作。
重新检查元件高度 重新进行贴片后元件高度测定。
(3) 各种动作
进行 Head 移动到等待位置等设置。
项目 内容
移到 Head 等待位置 使 Head 移动到等待位置。
安全盖解除锁定 解除保护安全盖锁定。
在贴片基板面高度错误画面里，按下＜START＞开关时，会按生产重新开始模式中指定的动作进行
操作。
在贴片基板面高度错误画面里，按下＜STOP＞开关，则显示中断画面。
第 1 部 基本編 第 2 章 生产
2-201
2-15-11 生产开始时的检查

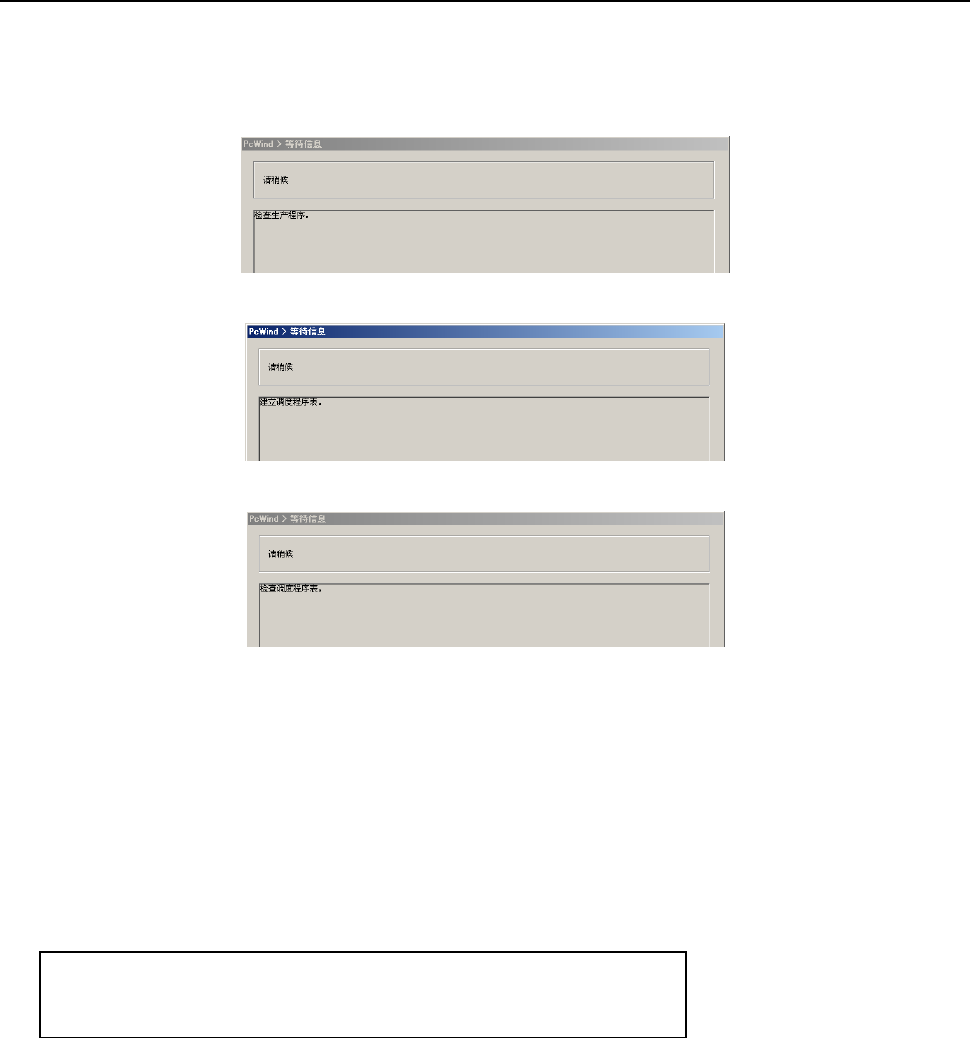

为了开始生产，按控制面板的＜START＞开关后，由于要判断可否开始生产，会进行生产程序检查、
建立主调度程序、检查主调度程序。
・
检查生产程序
・
建立调度程序表
・
检查调度程序表
生产程序检查的结果、发生警告时，会列表显示警告的内容。（最多 100 条）
「生产程序未完成」错误或警告的合计条数达到 100 条时，会立刻中断检查并列表显示内容。
检测到错误或警告达到 100 条时，不能开始生产。
如果没有错误，而且警告不足 100 条时，通过再次按＜START＞开关，即可开始生产。
错误或警告的列表显示的形式如下。
数据名, 错误提示信息
（例）元件,指定的吸嘴 (500) 尚未安装
