第 1 部 基本编 第 4 章 制作生产程序 3) 如果在吸取高跟 踪的条件设置中 设置了 “ 读取计测值 ”, 则会询问 , 是否把 HMS 获得的测 量值反映到吸 取数据的 Z 坐标中。 需反映时请按 “ 是 ” 。 4) 如果在吸取高度 跟踪的条件设置 中已设置了 “ 用摄像机确认位置 ”, 则会在画面中显 示吸取位置。 当显示以下询 问时， 请目视进行确 认。 如果位置正 确， 请按下 “ 是 ” ， 如果要用示教来 修正吸取位…
第 1 部 基本编 第 4 章 制作生产程序
(7)
在摄像机跟踪中使用
HMS
测量高度
在摄像机跟踪中，按下[HMS]按钮，可测量吸取位置的高度。
这时，画面也会从摄像机跟踪画面更新为高度跟踪画面。
在高度跟踪画面中，HMS 始终在测量吸取位置的高度。
如果测量值正确，请按 Z 设定按钮使之反映到设定值里。
如果要返回摄像机跟踪，请按[摄像机]按钮。
(8)
在高度跟踪中使用摄像机确认吸取位置
在高度跟踪中，按下[CAMERA]按钮，可显示当前正在测量高度的位置的图像。
画面也会从高度跟踪更新为摄像机跟踪。
可通过触摸屏的画面操作变更摄像机的位置，但不能设定变更后的 XY 坐标。
如果要返回高度跟踪，请按[HMS]按钮。
(9)
跟踪吸取高度各点时的动作
1) 如果在跟踪吸取高度的条件设置中已设置了“
计测值有差分时停止
”,

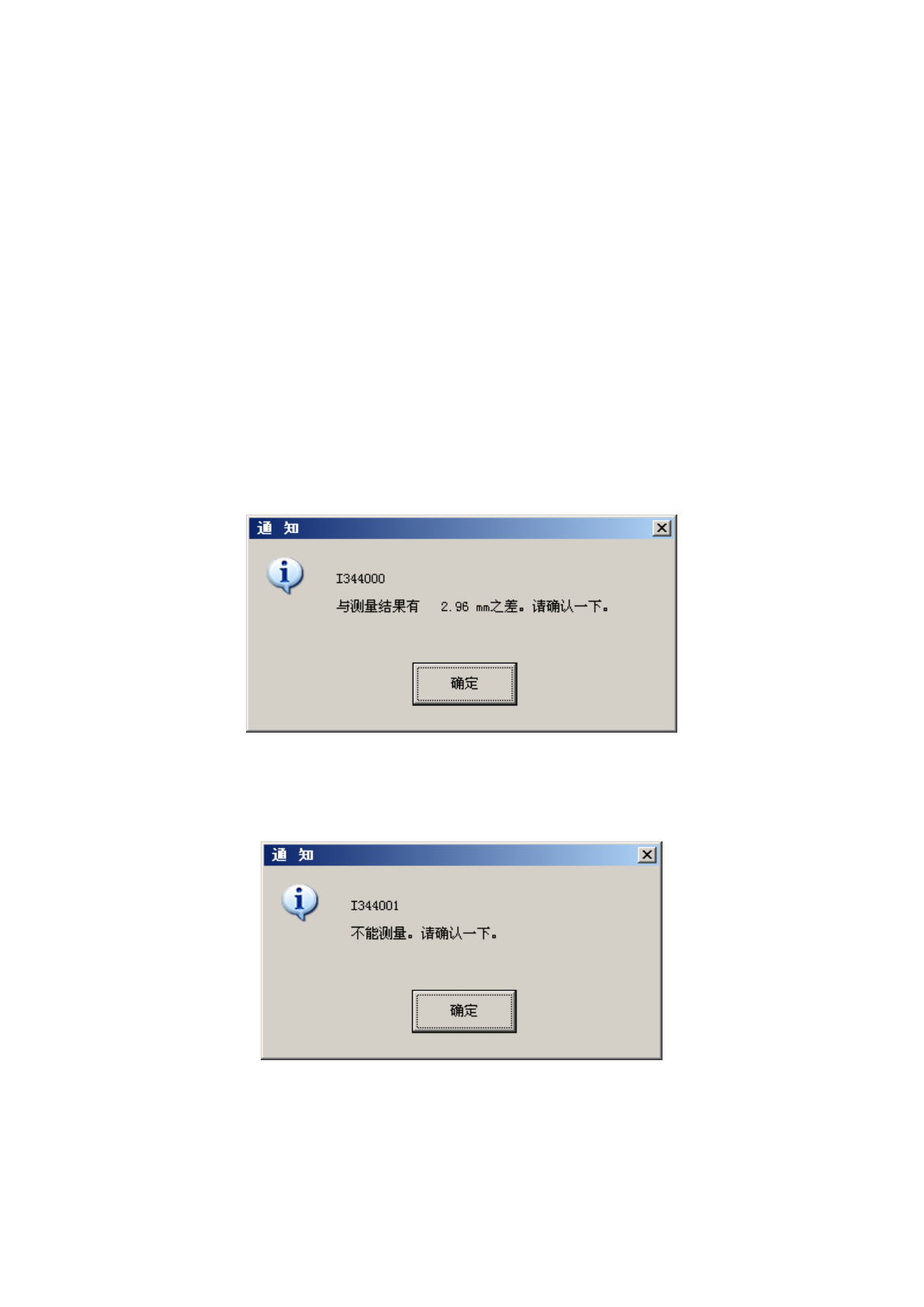

当与测量值间有差异时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的高度值。
2) 如果在跟踪吸取高度的条件设置中已设置了“
不能计测时停止
”,
当无法使用HMS测量时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的吸取位置。
4-270
第 1 部 基本编 第 4 章 制作生产程序
3) 如果在吸取高跟踪的条件设置中设置了“
读取计测值
”,
则会询问,是否把HMS获得的测量值反映到吸取数据的Z坐标中。
需反映时请按“是”。
4) 如果在吸取高度跟踪的条件设置中已设置了“
用摄像机确认位置
”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按下“是”，
如果要用示教来修正吸取位置，请按下“否”，并进行示教操作。
4-271
第 1 部 基本编 第 4 章 制作生产程序
(10)
跟踪时的
SOT
方向检查
(
选购项
)/元件方向检查
在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。
在 SOT 方向检查中或元件方向检查中，显示如下画面。
SOT 方向检查后或元件方向检查，检查结果显示“确定”或“NG”。
关于检查的设置请参见第 4 章 4-3-5-2-6 检查 (2) SOT 方向(选购项)/元件方向。
4-272
