第2部 功能 详解编 第8章 机器设置 8-32 (2) 设置方法 1 ) 标记位置校正 进行 MTS 送 料器台架第 1 标记和第 2 标记位置的示教。 选择要设置偏差的标记项目， 按下 HOD 装置键 （ “HMS” 或 “CAMERA” ）显 示 MTS 送料器台架 标记，开始进行示教。 检查和进行调整，使示教位置在送料器台架标记的中心上。 示教结束后，会自动输入相对于送料器台架标记位置设计值的 X 、 Y 偏差值。 2) 高度校…
第2部 功能详解编 第8章 机器设置
8-31
TR
7
D
N
Front<--->Rea
r
2
TR7DN
TR7DN
Front<--->Rea
r
2
1
3
第2部 功能详解编 第8章 机器设置
8-32
(2) 设置方法

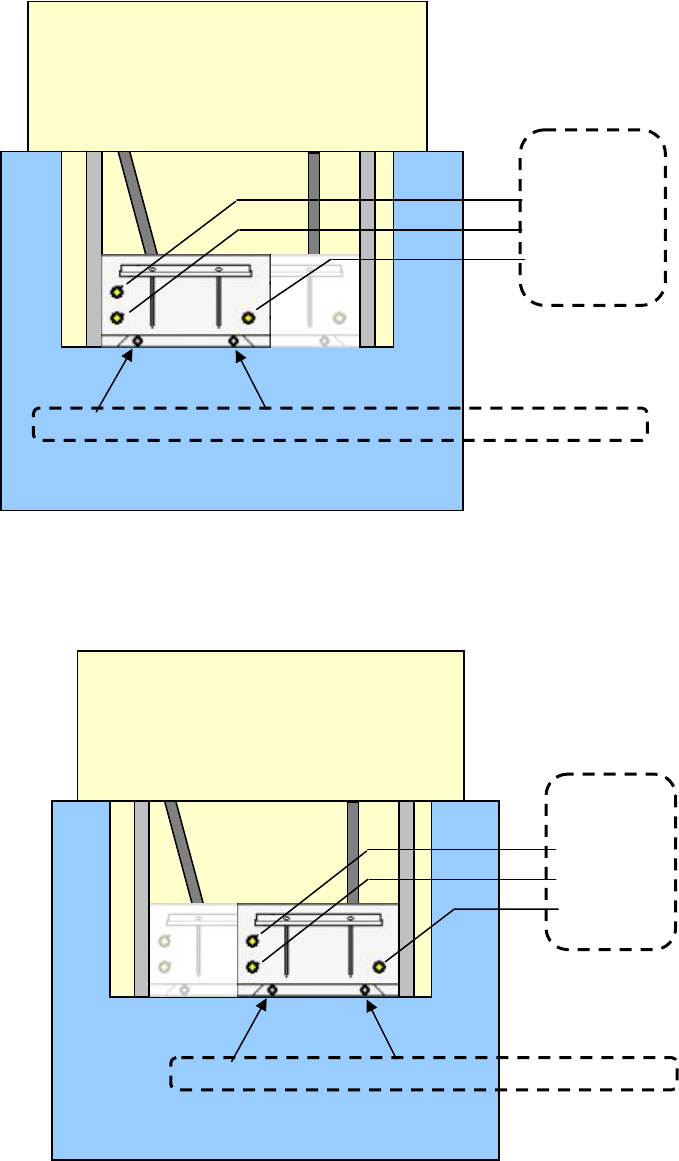

1) 标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目，按下 HOD 装置键（“HMS”或“CAMERA”）显示 MTS 送料器台架
标记，开始进行示教。
检查和进行调整，使示教位置在送料器台架标记的中心上。
示教结束后，会自动输入相对于送料器台架标记位置设计值的 X、Y 偏差值。
2) 高度校正
①
选择托盘垫面上的“测量位置”项目，按下装置键（“”）显示送料器台架标记，
开始示教。
请按照选择的装置的操作方法，确认并调整测量的位置。
示教结束后，会自动输入测量到的X、Y位置的坐标。
※为了求得托盘垫面高度的平均值，各个测量位置之间的
X
、
Y
要留下一定间隔，避开托盘垫
的突出部（放在托盘架、托盘垫上的托盘等）或被打穿的部分（托盘架的安装孔等）。
②
“”
“”“”
按下“是”后，可测量位置 1～3 的高度，取得高度校正值（距离 MTS 高度 9mm
的偏差值）。
注）可用
HMS
取得的范围为－
10mm
～
10mm
。超出这个范围外的测量值将显示错误，不能
自动取得。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第2部 功能详解编 第8章 机器设置
8-33
8-4-10 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示如下带各种选项卡的使用单元设置画面。
可以选择各选项卡，设置“标准使用单元”、“选项使用单元”、“使用单元（标准功能）”
“使用单元（特殊功能）”、“VCS”、“MTC”、“Fluxer”。
