第 1 部 基本编 第 4 章 制作生产程序
(3) 关于执行检查时的各项动作
1) 检查后归还元件
检查后的元件有两种处理：将元件归还原位置、或废弃。其处理方式，取决于包装方式，详
见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。如果元件废弃方法设定为 [IC
回收带] [保护元件] 时，则按该设置处理。
将１mm 以下的元件设置为归还原来位置时，可能发生元件站立、元件倒翻，其处理方法请
从对话框的询问中选择。
包装方式
条件１
条件
2
归还
废弃
带式
32mm 纸粘着供料器
－ ○
32mm
纸粘着供料器
以外
外形尺寸短边
1mm
以下
询问
*1
外形尺寸短边
1mm
以上
○ ○
*2
散装
外形尺寸短边
1mm
以下
询问
*1
外形尺寸短边
1mm
以上
○ ○
*2
托架
○ ○
*2
MTC
○ ○
*2
MTS
○ ○
*2
管状
－ ○
*1 显示信息，选择是将元件归还、还是废弃。
*2 废弃方法设定为“IC 回收带”“保护元件”时，将按设定进行处理。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。也可根
据需要，变更供给装置。
3) 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此种情况下，不能输入吸取坐标，也不能操作
供料器。
此外，采用手动吸取时，因元件尺寸的短边超过33.5mm的元件不能废弃，测量后必须把元
件移动到元件保护位置上。
4-5-4-3-4 负荷检查（选项）
检查贴片动作时的负荷。详情请参见「第 13 章 13-13 负荷检查」。
4-5-4-3-5 验证单独检查（选项）
将指定的元件安装到 Head 上，与程序（元件数据）中设置的电阻值、容量、极性的信息比较、检查。
请详见「2-12-4 验证检查（选项）」。
4-5-4-3-6 验证连续检查（选项）
将与指定的条件一致的元件安装到 Head 上与程序（元件数据）中设置的电阻值、容量、极性的信息
比较、检查。请详见「2-12-4 验证检查（选项）」。
4-245
第 1 部 基本编 第 4 章 制作生产程序
4-5-4-4 BOC 标记
此功能用于确认生产程序的编辑内容。
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）识别 BOC 标记

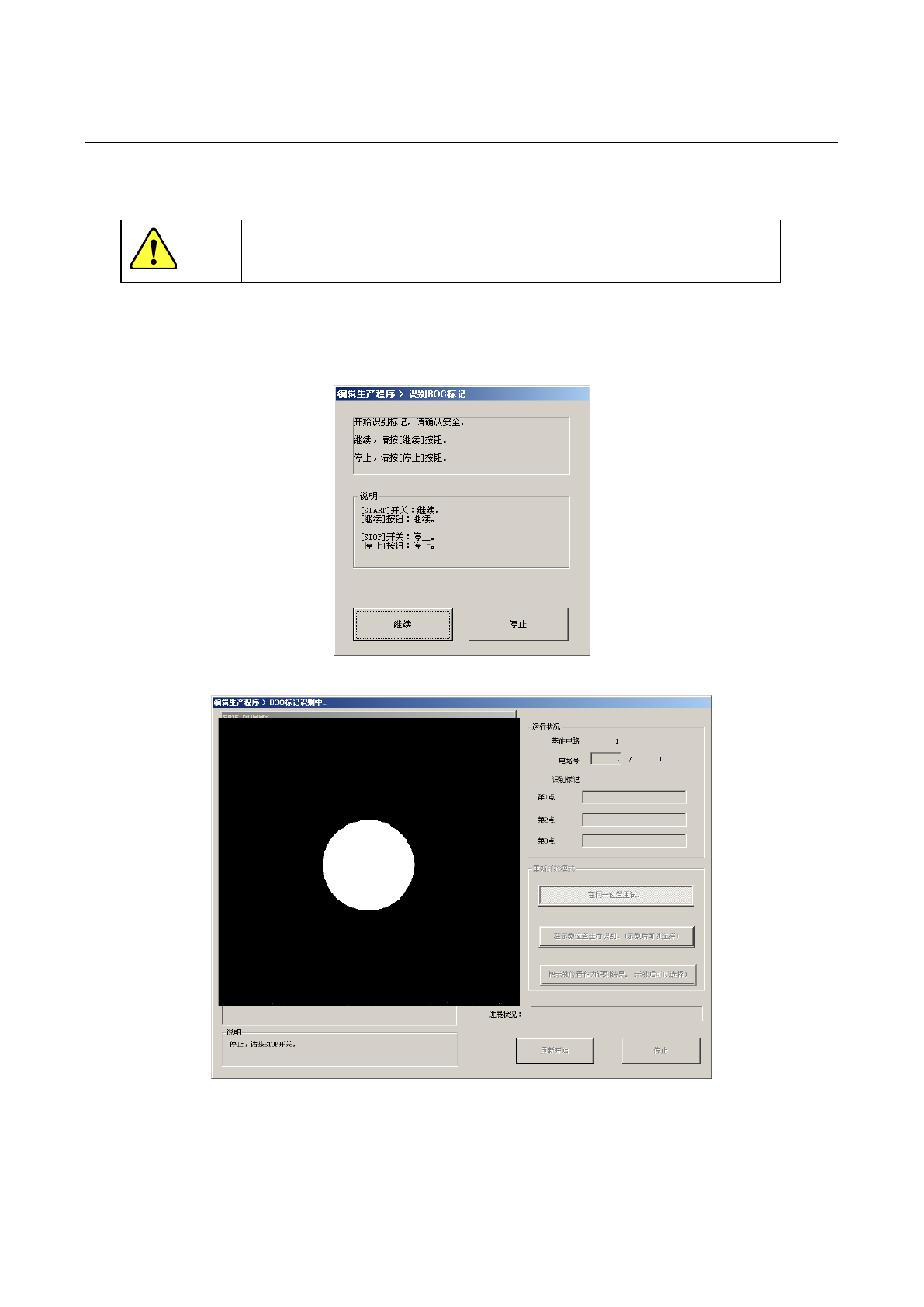

从菜单栏中选择“机器操作”/“BOC标记”，则会显示确认画面。
确认安全后，请按下<START>开关或“继续”按钮。
在执行过程中显示如下画面。
在左上部显示 OCC 拍摄的图像。
在进行 BOC 标记校准过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，返回到开始画面。
1)
运行状况
4-246
第 1 部 基本编 第 4 章 制作生产程序
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
2)
进展状况
以进度条显示总体个数中完成识别的比例。
3)
说明、重新开始模式

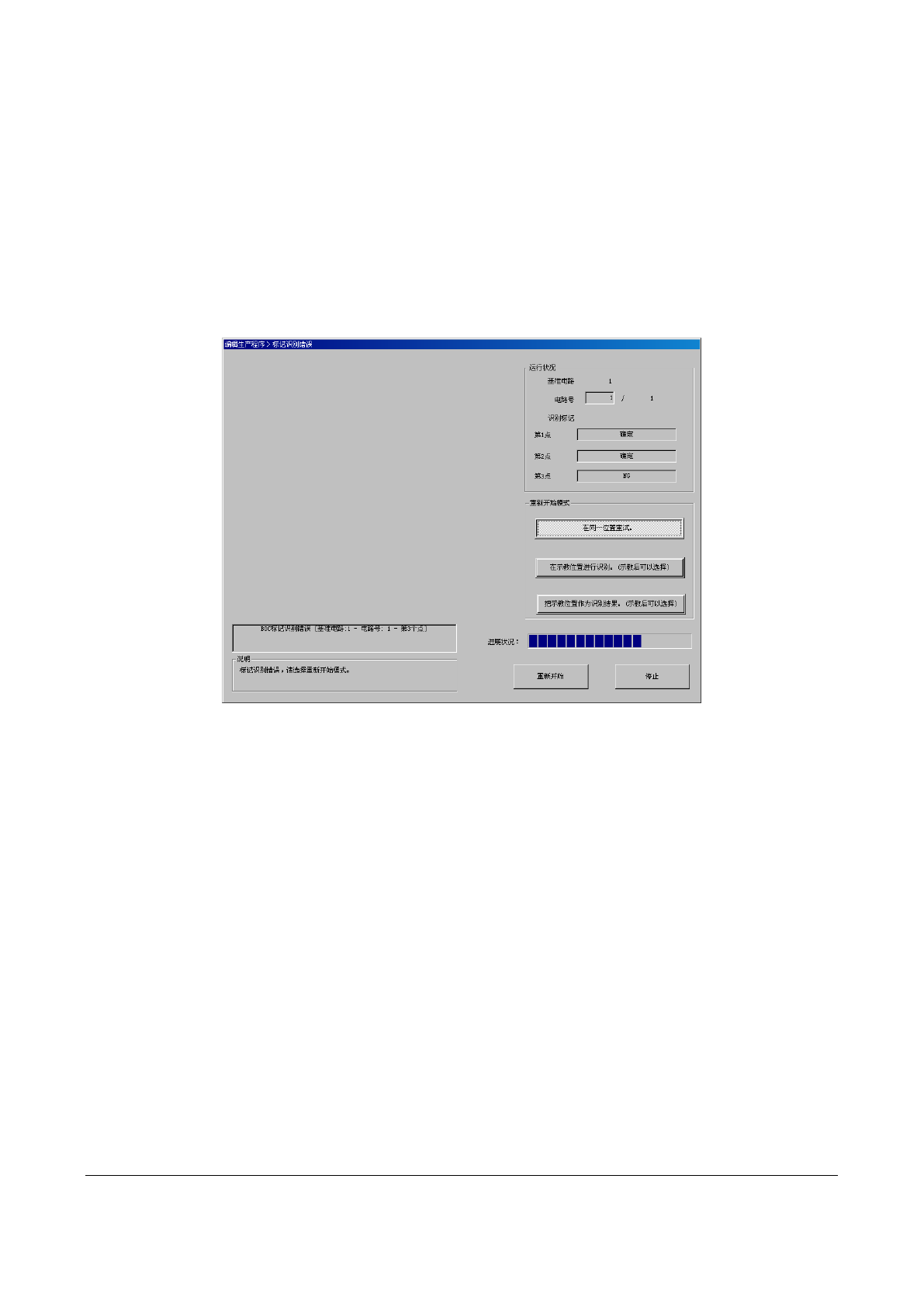

在执行中 BOC 标记识别失败时，会在画面的“说明”栏中显示提示信息，可以选择“重新开始模式”项目。
需要重新开始识别时，请选择重新开始模式。
要示教坐标，请按功能栏的“示教”按钮。
示教坐标前不能选择“在示教位置进行识别”、“把示教位置作为识别结果”这 2 项。
a) 在同一位置重试。
不改变当前的 OCC 位置，再次进行标记识别。
b) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
c) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇ 选择后，需要再进行识别时，请按“重新开始”按钮。
按下[停止]按钮，即退出BOC标记识别画面，返回到编辑程序画面。
4-5-4-5 基准领域标记
此功能用于确认生产程序的编辑内容。
