第 2 部 功能详解编 第 9 章 手动控制
9-36

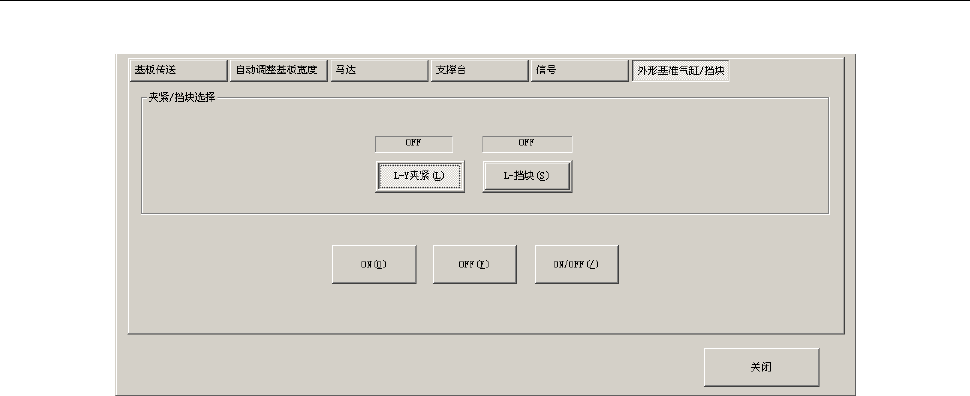

9-5-1-6 控制对象：外形基准气缸/挡块
按下“外形基准气缸/挡块”按钮，会显示如下画面。
(1) 夹紧/挡块选择
用单选按钮，选择夹紧或挡块。
(2) “ON”、“OFF”、“ON/OFF”按钮
控制选择项目的 ON/OFF。
也可使用[Ｆ３]键、[Ｆ４] 键、[Ｆ５] 键。
第 2 部 功能详解编 第 9 章 手动控制
9-37
9-6 基板条形码
从下拉菜单中选择[传送系(C)]－[基板条形码阅读器控制(B)]，或命令按钮的[基板条形码阅读器控制]，
会显示基板条形码阅读器控制画面。对象为一次元条形码（一维条形码）、背面多条形码阅读器。
该功能是，对带条形码的基板通过安装在传送路上的条形码阅读器下面时，或带条形码的基板通过安
装在传送路下面的背面多条形码阅读器上面时，可否准确地阅读进行确认。
(1) 状态
显示状态。
[基板条形码数据]
显示条形码阅读器阅读的数据。
[传送马达]
显示传送马达的 ON/OFF 状态。
(2) 控制项目
选择控制对象。
[条形码阅读器]
把动作对象装置选择为条形码。
[传送马达]
把动作对象装置选择为基板传送马达。
(3) [ON]/[OFF]/[ON/OFF]按钮
对控制项目中选择的装置，进行启动（ON）/停止（OFF）/启动（ON）、停止（OFF）。
第 2 部 功能详解编 第 9 章 手动控制
9-38
9-7 图像

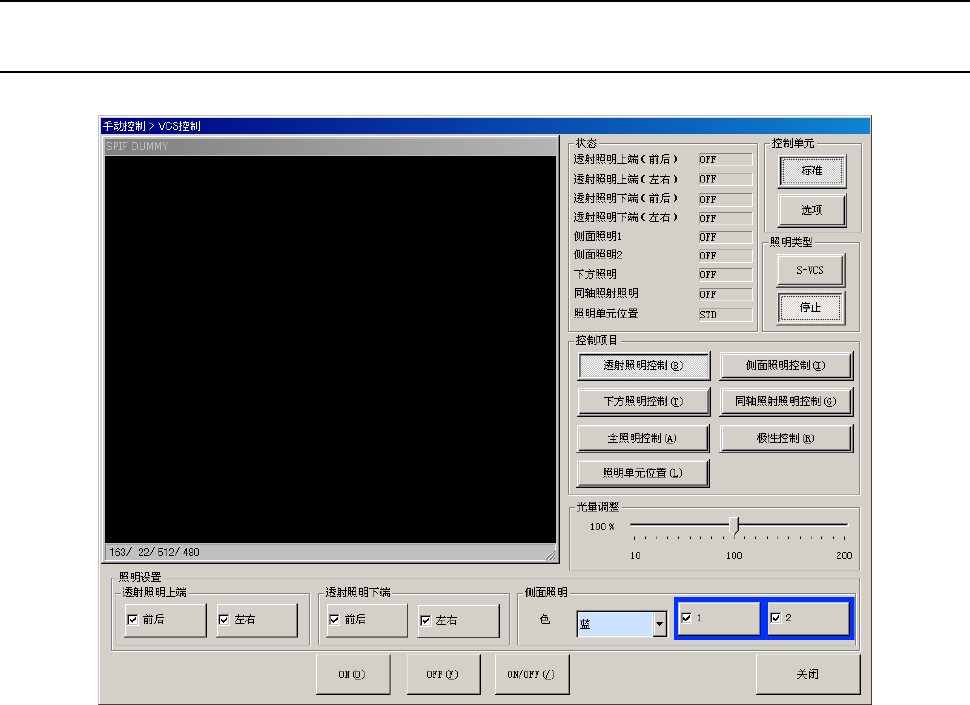

9-7-1 VCS 控制
选择下拉菜单的[图像系(C)]－[VCS 控制(V)]、或命令按钮的[VCS 控制]后，即显示 VCS 控制画面。
(1) 状态
控制结束时显示各单元的状态。
(2) 控制单元
用单选按钮选择控制对象单元。
在ＭＳ参数的[初始设置(I)]－[选项单元(U)]－VCS 选项卡设置中，选项 VCS 没有设置（没有安
装）的单元，不能选择。但不受机器设置的“使用单元”设置的影响。（未选中（不使用）单元也
可选择）。
(3) 照明类型（仅 KE-3020V/3020VR）
通过单选按钮选择照明类型。
照明类型选择了[S-VCS]时，控制项目不能选择为[透过照明控制]。
