8-5-5 单元２
可进行MTS托盘控制。
(1) 托盘段数
指定控制托盘的层数。
(2) 速度
指定托盘拉出时的速度。
(3) 扩展
拉出托盘。
第 2 部 功能详解编 第 9 章 手动控制
9-1
第 9 章 手动控制
9-1 概要
手动控制，是指为了确认各部位的运行、或检查传感器ON/OFF（开、关）的项目。
使用的主要功能有基板的准备(请参见“2-7-1 基板的设置”)、Head的移动、激光的确认等。另外，
还可检查LED是否发生故障(边使其点亮、灭灯，边进行检查)。
主菜单 子菜单 内容
1 Head 控制
以各 Head 为基准的 XY 轴移动控制、坐标显示。
各 Head 的 Z、θ 轴移动控制、坐标显示
各 Head 的真空控制、吹气控制、压力值显示
2 Head 设备控制
以各 Head 装置(OCC、坏板标记传感器、HMS)为基准的 XY
轴移动控制、坐标显示
各 Head 装置的控制、传感器状态显示
3 激光／传感器控制
各 Head 的真空控制、真空开／关显示
各 Head 的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像表示
边缘检查、边缘检查表示
1
Head
4
吸取/贴片监视器控制
各 Head 的吸取/贴片监视摄像机摄像、显示结果
1 传送控制
基板传送、自动调整基板宽度、传送马达控制、
支撑台控制、信号的状态显示、
外形基准气缸/挡块
2
传送
2
基板条形码阅读器控制
条形码控制、自动识别搬送控制
3
图像 1 VCS 控制
照明控制、状态显示、照明设备气缸控制
1 送料针控制 送料针控制、供料器位置指示器控制
2 电动供给控制 手动确认电动带状送料器、杆状供料器、TR1EB 动作。
3
MTC 控制
滑梭控制、托盘控制、吸附控制、状态显示、
搬送宽度调整动作控制、搬送宽度显示
4
MTS 控制
托盘控制、状态显示
4
供给
装置
5
DTS 控制
托盘控制、状态显示
1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、警报器控制、状态显示
3 校准台控制 LED 控制、真空控制、状态显示
4 真空泵控制 真空泵控制
5 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
6 驱动器状况 X、Y、Z、θ 轴驱动器的状态显示
7 伺服状态 伺服状态显示
8 元件验证 探针控制、元件测量、状态显示
9 SOT 方向检查台控制 真空控制、状态显示
5
其他
10 助焊剂涂敷机单元控制
助焊剂涂敷装置开关控制、旋转型焊锡转印装置的旋转控制、
状态显示
第 2 部 功能详解编 第 9 章 手动控制
9-2
9-2 手动控制的启动与退出
9-2-1 启动手动控制

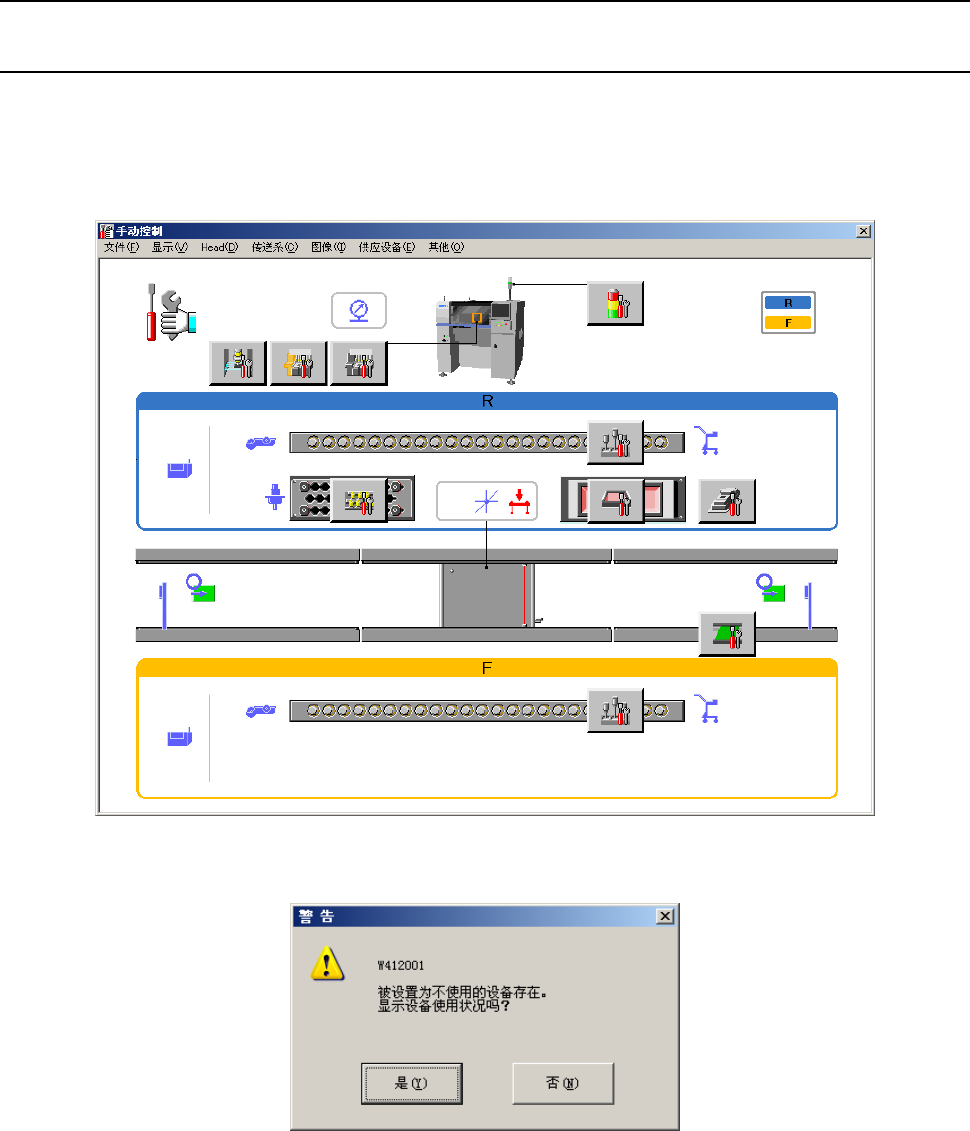

在菜单栏上点击“设置”→“手动控制”，或从画面下方的功能栏点击“手动控制”，画面上会显示下图所
示的手动控制初始画面。
初始画面内显示各单元的构成图。点击画面上设置的按钮，可启动与各按钮相对应的设置画面。
“机器设置”中有被设置为不使用的设备时，会出现如下信息。
点击“是”，或在初始画面的下拉菜单中依次点击“显示”-“显示设备使用状况”后，画面会切换为以下
画面。
