第 1 部 基本编 第 4 章 制作生产程序
(2) 使用 Head 的各吸嘴进行示教的方法
在选择装置时，选择了 Head 装置、或选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移
动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
(3) 使用坏板标记进行示教的方法
在选择装置时选择坏板标读入器记后，坏板标记读入器会移动到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
4-180
第 1 部 基本编 第 4 章 制作生产程序
4-5-2-2-2 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至吸嘴前端与测定物体接触，获取高度。
先选择示教用的Head或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于Head和HMS。
若选择其他装置，会发出报错声，此时需要重新选择装置。

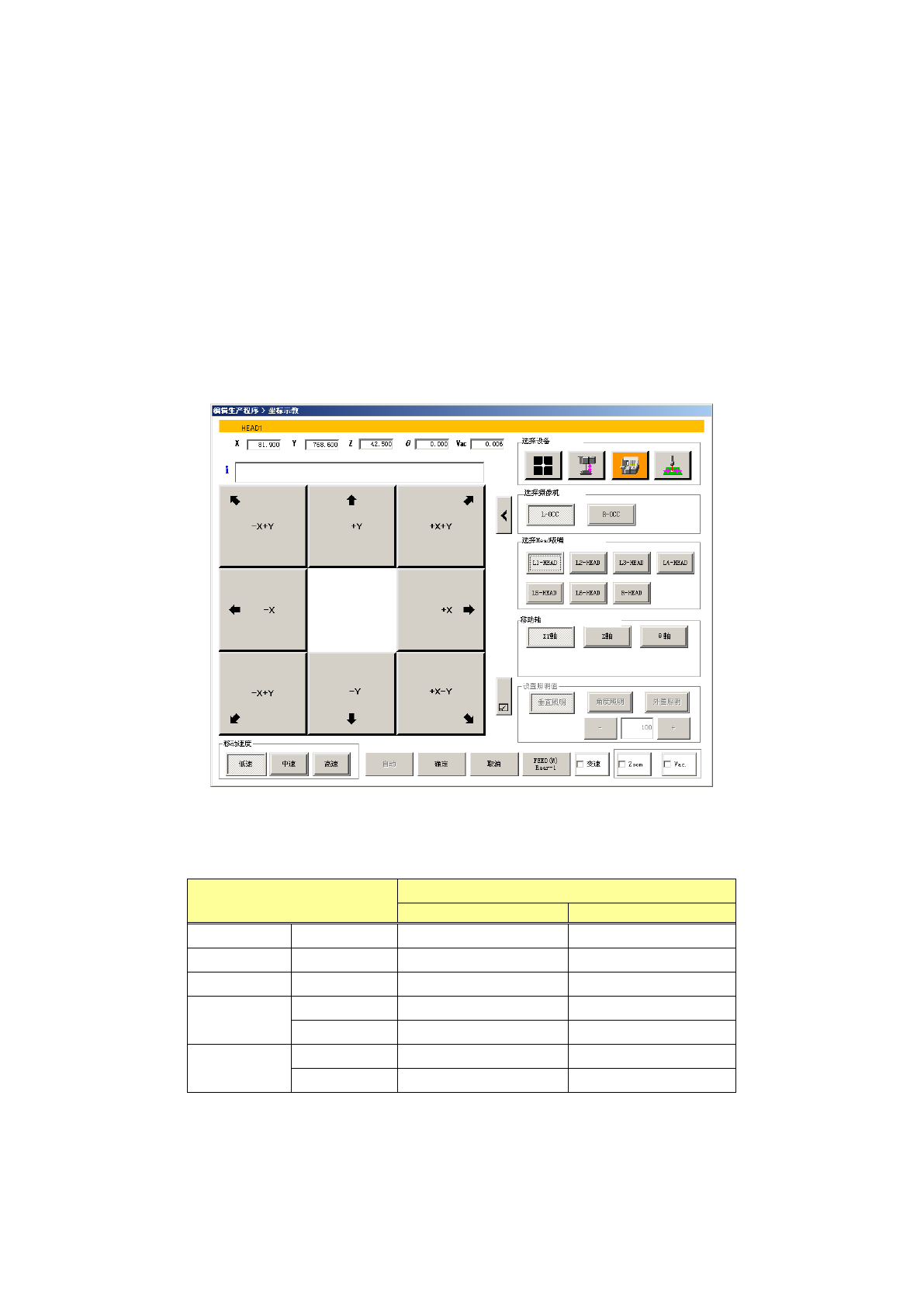

(1) 使用 Head 的各吸嘴进行示教的方法
在选择装置时选择 Head 装置、或在选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移动
到当前显示的坐标上。
1)XY 轴移动
选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
执行 8mm 双轨电子送料器的示教时，HMS 的示教点变为：吸取坐标位置+自动加上的偏
移量（见下表）的位置。
元件尺寸
8mm
双轨电子供料器
X (mm)
Y (mm)
0603
前
/
后
+1.0
0
1005
前
/
后
+1.5
0
1608
前
/
后
+1.5
0
2012
前
0
+2.0
后
0
-2.0
3216/3225
前
0
0
后
0
0
4-181
第 1 部 基本编 第 4 章 制作生产程序

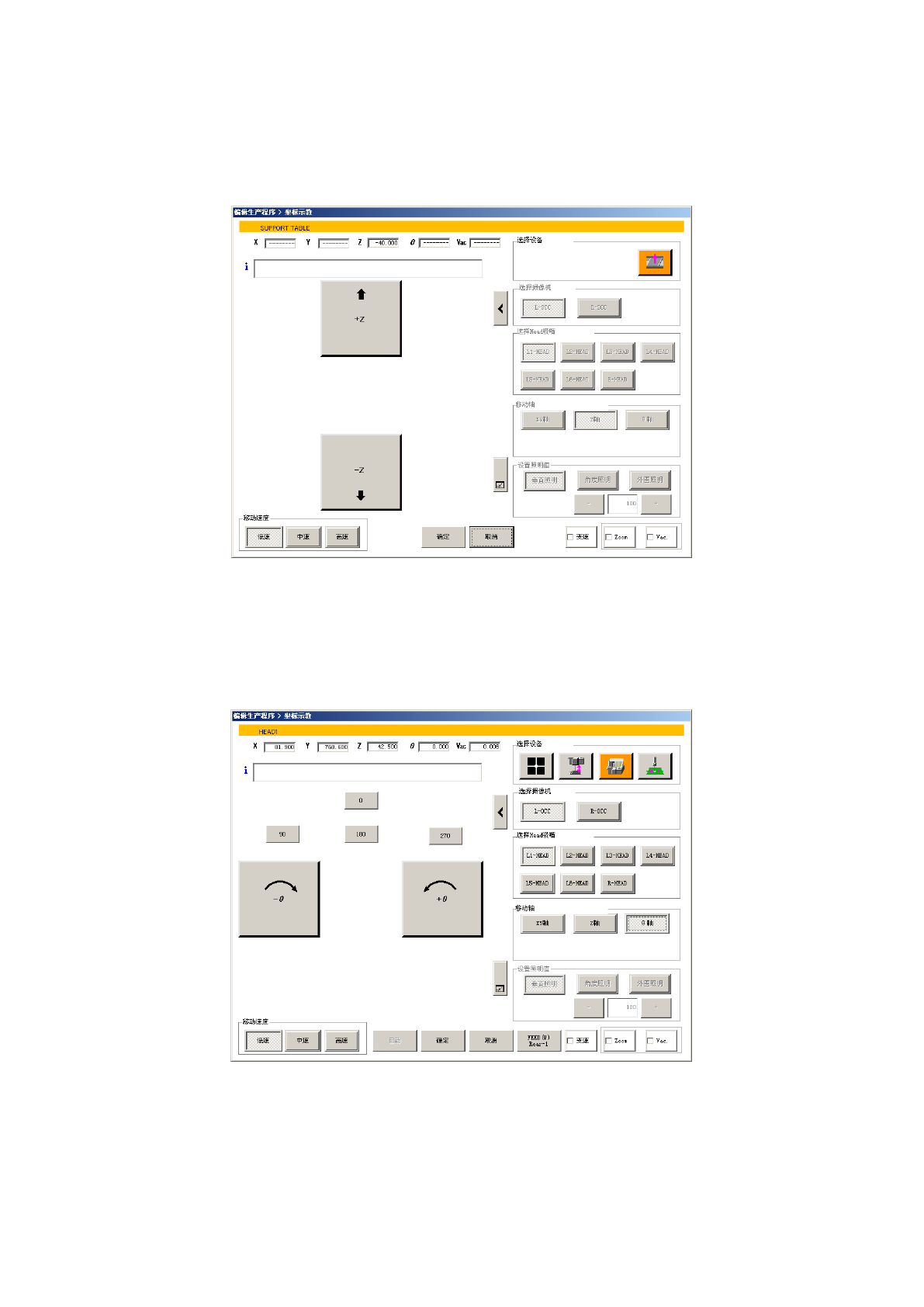

2)Z 轴移动
选择移动轴的[Z 轴]按钮，用上下方向按钮上下移动吸嘴 Head。
请确认在下方没有干扰吸嘴的东西，在确认安全的基础上进行移动。
在 Z 文本框里会显示当前的 Z 坐标。
3)θ 轴移动
选择移动轴的[θ 轴] 按钮，用左右旋转方向按钮旋转吸嘴 Head。
旋转方向为从贴片机上方看到的方向。
在 θ 文本框里会显示出当前的 θ 坐标。
4-182
