第 1 部 基本編 第 2 章 生产
2-154
(4) 检查值
显示进行检查的元件高度以及激光高度。
●测量
测量激光高度。（有关激光高度内容，请参见下一项目）
(5) 激光高度检查结果
检查后，激光高度检查结果框里会显示检查结果。
1)状态
OK ：定心成功
数字：定心失败（数字为激光状态的号码）
2)短边、长边
显示定心成功时的元件尺寸。
3)角度
显示定心时的元件角度。
2-12-6-5 激光高度连续检查动作中的中断

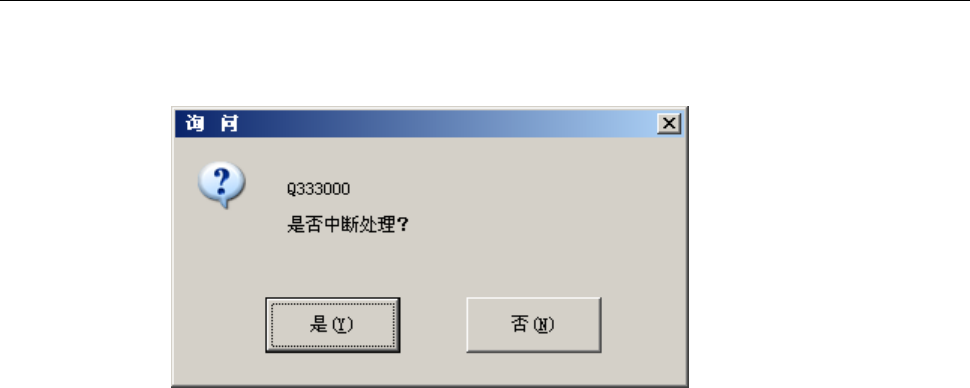

要强制中止时，按下停止开关后，即显示中断询问提示信息。
要结束检查时，请选择“是”。
第 1 部 基本編 第 2 章 生产
2-155
2-12-6-6 测量激光高度

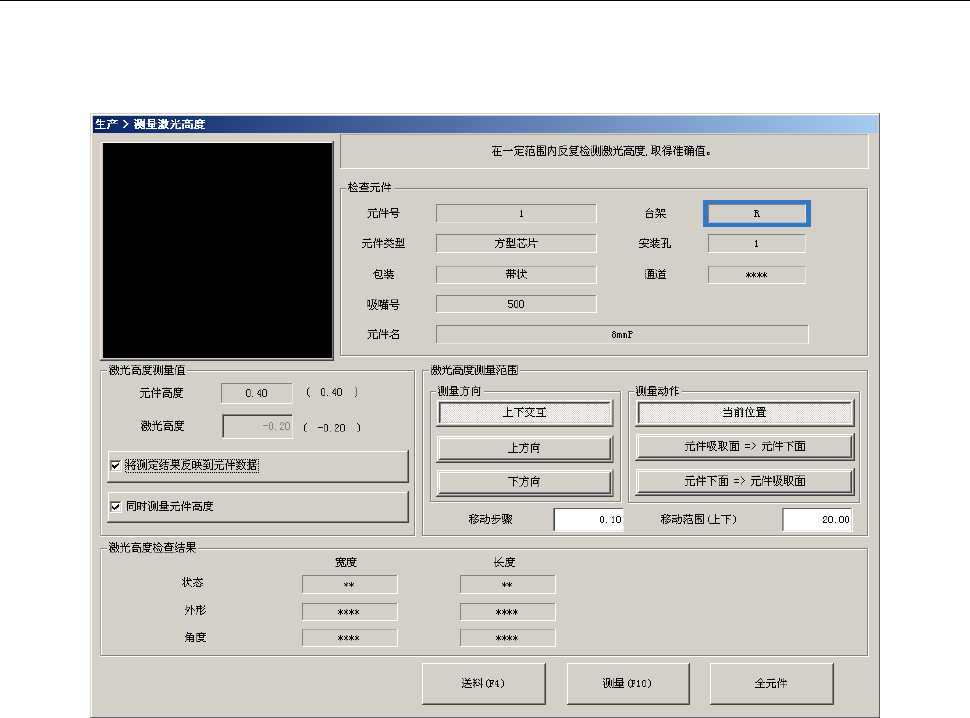

按下[测量]按钮后，显示如下画面。
激光高度测量，根据下列条件在该测量方向上反复进行相应的测量动作，
将能够执行定心的激光高度，作为最佳激光高度。
（1）检查（中的）元件
显示元件内容
（2）激光高度测量值
显示进行激光高度检测的必要内容。（）内显示测量前的值。
1) 元件高度
显示元件的高度。
2) 激光高度
可以任意变更激光高度。
这里设置的值，作为“激光高度判定范围”开始时的“当前的激光高度位置”使用。
3) 把测量结果反映在元件数据上。
在勾选框里选择是否把测量结果立即反映在元件数据上。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时自动计算激光高度。
在这种情况下，自动计算的激光高度，作为“激光高度判定范围”开始时的“当前的激光高
度位置”使用。激光高度不能任意指定。
第 1 部 基本編 第 2 章 生产
2-156
（3）激光高度测量范围
指定测量的范围。（反复范围与元件、激光高度的位置关系，请参见后述的项目）
1)测量动作
a）当前位置
从测量激光高度值中设置的“激光高度”值开始，按设置的范围反复进行测量。
激光定心成功后，测量即告结束。
b）元件吸取面＝＞元件下面
c）元件下面＝＞元件吸取面
在激光高度判定值所显示的值之外，另行对元件的高度范围进行测量。
开始点可从元件吸取面，或元件下面开始。
2)测量方向
a）上下交互
b）上方向
c）下方向

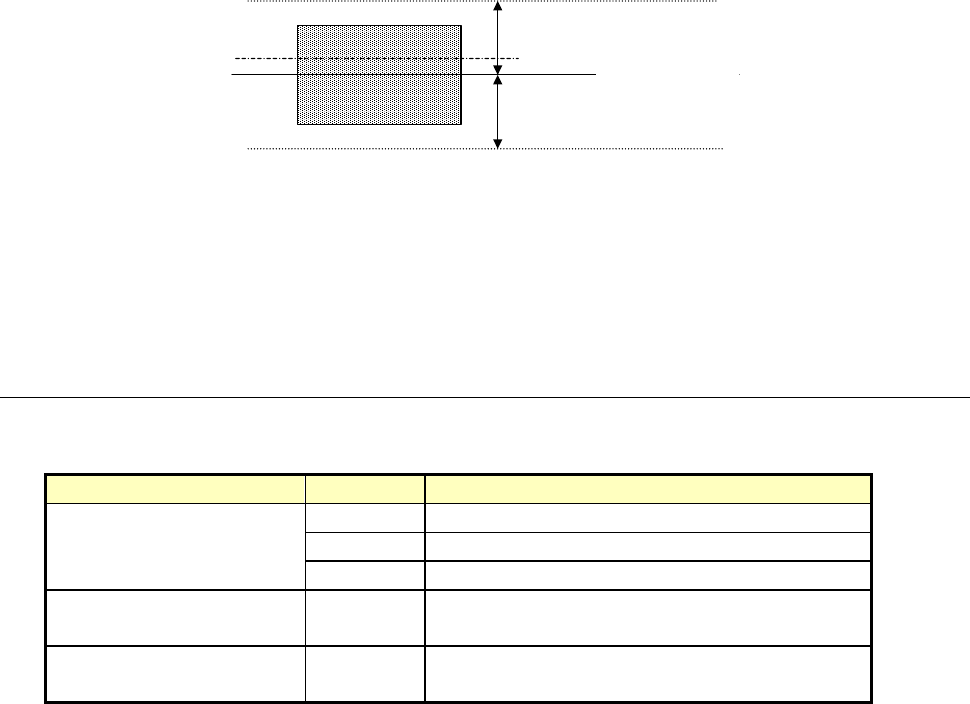

3)移动步骤、移动范围
设置测量时的移动步骤和移动范围。
移动范围
移动步骤
当前激光高度
移动范围
元件侧面
（4）激光高度检查结果
显示激光定心执行后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。
2-12-6-7 激光高度测量的重复范围
根据画面上选择不同的测量动作、测量方向，检查的重复范围会有变化。
测量动作（开始点） 测量方向 内容
上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅向上方向进行连续检查。
当前位置
下方向 从当前位置开始仅向下方向进行连续检查。
元件吸取面->元件下面 － 以元件高度为基础，从元件吸取面到元件下面
进行连续检查。
元件下面->元件吸取面 － 以元件高度为基础，从元件下面到元件吸取面
进行连续检查。
