第 2 部 功能详解编 第 9 章 手动控制
9-16
9-4-3-1 控制项目：真空控制
控制所选Head的真空开/关。
选中控制项目的“真空”时，选择“ON(O)”按钮、“OFF(F)”按钮、“ON/OFF(／)”按钮，或按“F3”键、“F4”
键、“F5”键进行控制。
结束控制后，显示最新的压力状态。
9-4-3-2 控制项目：Z 轴调整
控制所选Head的Z轴坐标。
吸嘴吸取元件时使用。
选中控制项目的“Z 轴调整”时，选择“上(U)”按钮、“下(D)”按钮、“上/下(／)”按钮，或按下“F3”键、“F4”
键、“F5”键进行控制。
移动结束后，显示最新的坐标状态。
9-4-3-3 控制项目：Z 轴微调
控制所选Head的Z轴坐标。
将吸取的元件移动到激光测量高度时使用。
选中控制项目的“Z 轴微调”时，选择“上(U)”按钮、“下(D)”按钮、“LA 面(R)”按钮，或按下“F3”键、“F4”
键、“F5”键进行控制。
移动结束后，显示最新的坐标状态。
第 2 部 功能详解编 第 9 章 手动控制
9-17
9-4-3-4 控制项目：计测(ONCE)
对所选的Head进行激光测量(ONCE)。
ONCE具有获得当前映在传感器上的阴影信息的功能。计测结果显示在“状态”上。
在选中控制项目的“计测(ONCE)”状态下，选择“执行(E)”按钮、或按“F3”键进行控制。
若是选择“LA面(L)”按钮，会移动到该Head的前端（元件已被吸取时则在元件下面）的高度。
测量结束后，会显示最新的测量结果。
（1）窗口类型
按下画面右下单选按钮，可以选择计测时的窗口类型。
当在控制项目中选择了“（计测 ONCE）”以外的项目时，不能设置此选项。
a)同时元件计测：
设置的窗口尺寸范围，必须可同时用多个 Head 计测元件。
（该 Head 的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独元件计测。
b)单独元件计测：
设置的计测的窗口尺寸范围，必须适合可用激光计测的最大尺寸的元件。
指定“单独元件计测”时，也使用其他 Head 的计测区域（窗口）。
因此，其他 Head 下降到激光的高度时，可能造成测量失败。
测量前，务必检查确认其他 Head 没有降到激光测量的高度。
※KE-3020VR 时，且选择 R-Head 时会变为无效状态。
第 2 部 功能详解编 第 9 章 手动控制
9-18
9-4-3-5 控制项目：计测(SWEEP)
对所选择的Head进行激光计测(SWEEP)。
SWEEP具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、求出尺寸的功能。
激光单元根据“元件形状”组合框中指定的元件形状，对取得的数据进行分析，计算所测量的结果。
计测结果显示在“状态显示”中。
选中控制项目的 “计测(SWEEP)”时，选择“执行(E)”按钮、或按下“F3”键进行控制。
若是选择“LA 面(L
)”按钮，会移动到该 Head 前端（元件已被吸取时则在元件下面）的高度。
测量结束后，会显示最新的测量结果。

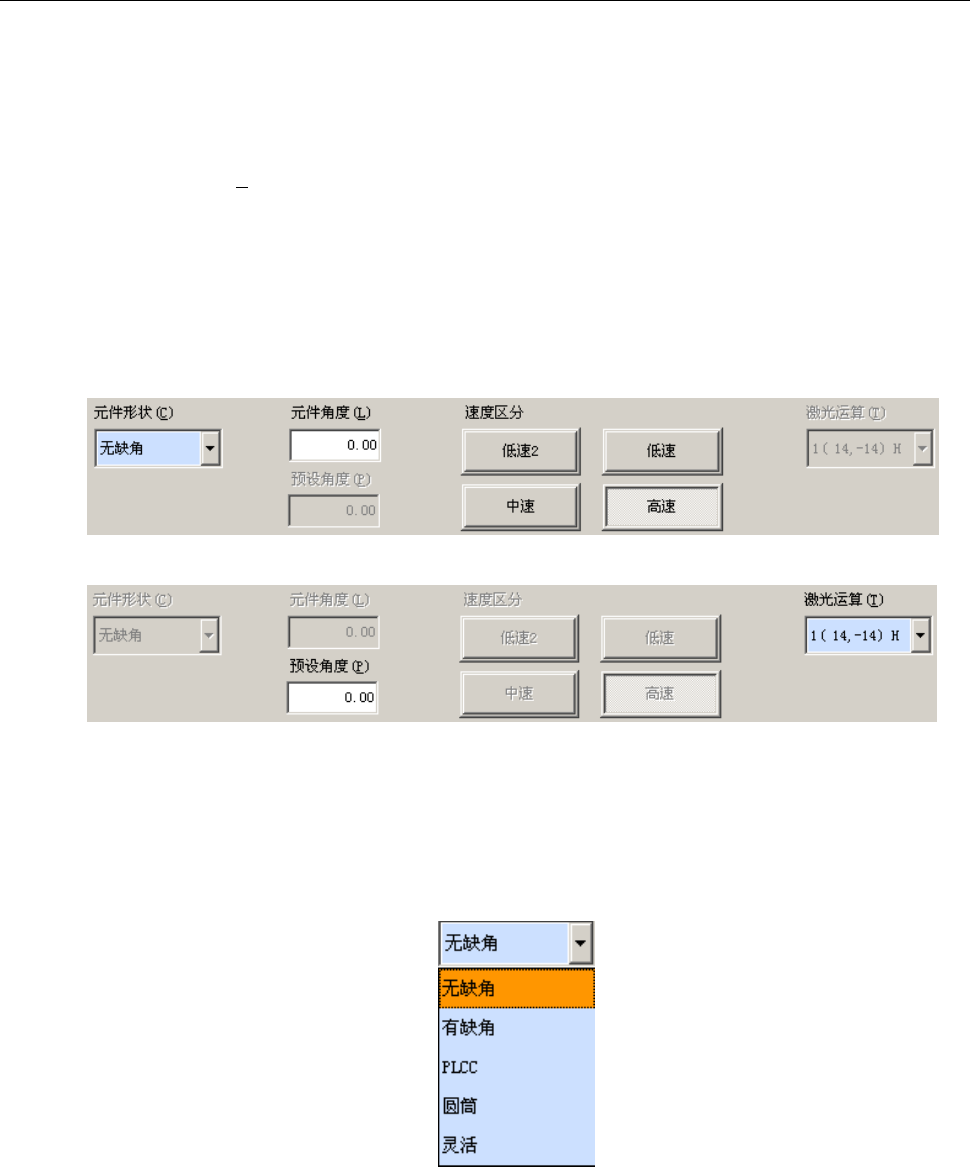

※在 KE-3020VR 上指定 L1-L6、R-Head 时，控制项目中的元件形状、元件角度、预设角度、速度
区分、激光运算的选择项目会有变化。
・ 选择 L1～L6 Head 时的控制项目
・ 选择 R-Head 时的控制项目
（1）元件形状
进行计测（SWEEP）时，请从元件形状组合框中选择。
当在控制项目中选择了“（计测 SWEEP）”以外的项目时，不能设置此选项。
单击组合框，或将光标对准组合框的状态下，按[Alt ]+ [↓]键即可显示下图。
